18

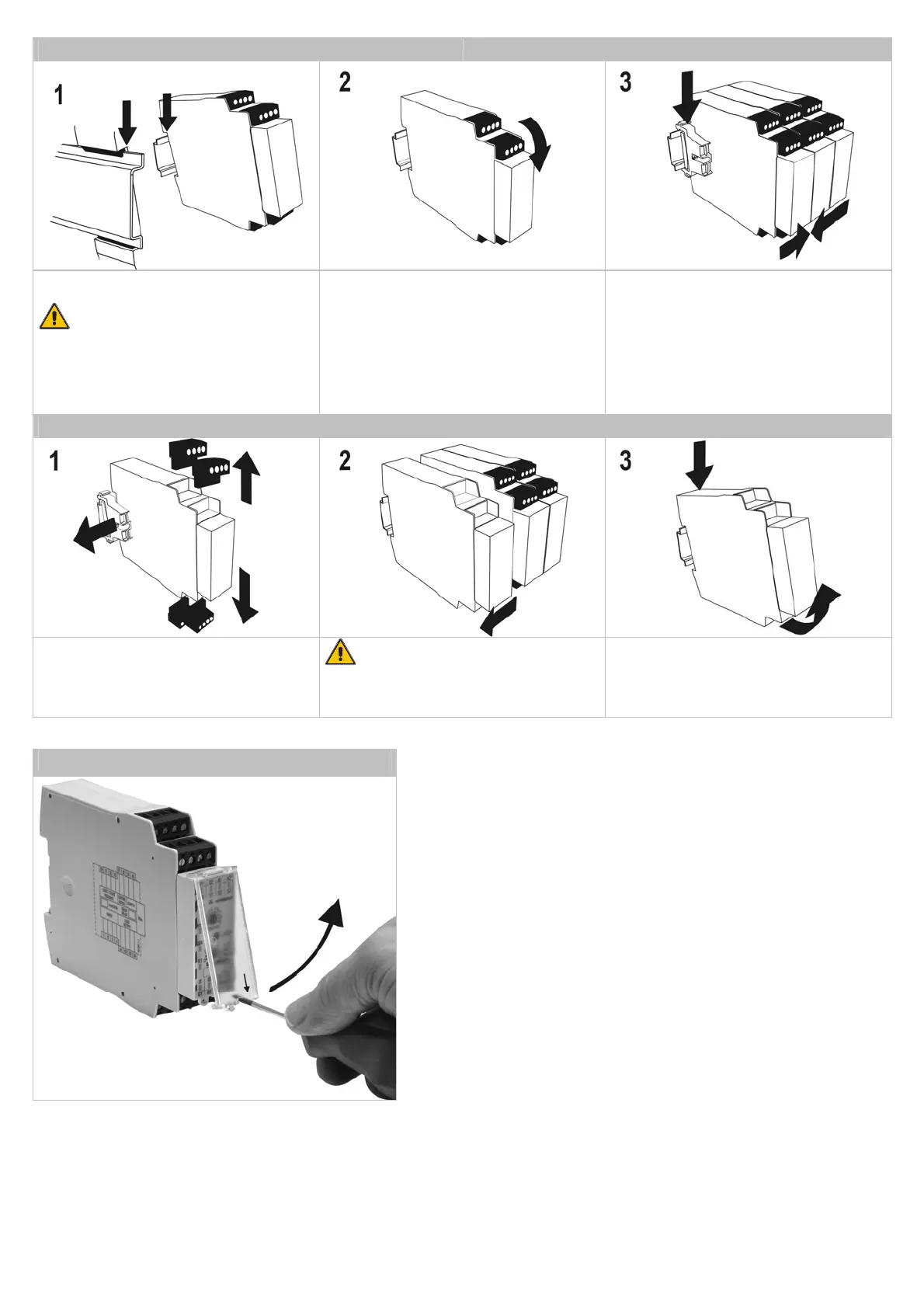

Montage
Accrocher l’appareil sur le profilé support
Attention
Vérifier ce faisant que le ressort de mise à la
terre est bien positionné. Le ressort de mise à la
terre du module doit reposer de façon sûre et
conductrice d’électricité sur le profilé support.
Encranter en pressant légèrement dans le sens
de la flèche sur le profilé support.
Quand il y a plusieurs modules – les réunir indi-
viduellement dans le sens de la flèche jusqu’à
ce que le connecteur latéral s’encrante et mon-
ter les agrafes terminales à gauche et à droite.
Démontage
Enlever les bornes à bloc enfichable avec
câblage et agrafe terminale.
Attention
Quand il y a plusieurs modules – les dissocier
dans le sens de la flèche jusqu’à ce que le
connecteur latéral soit désencranté.
Appuyer à l'arrière.
Dans cette position, enlever le module du profilé
support dans le sens de la flèche.
Démontage du recouvrement
Sous réserve de modifications
