ELECTRICAL GROUP (CONTINUED) ELECTRICAL GROUP (CONTINUED)
FUSES & CIRCUIT BREAKERS
KEYPART NUMBER U/MDESCRIPTION
008234-01-000 EAFUSE - 12V, 10 AMP
062037-01-000 EAHOUSING-AUTO FUSE, NATURAL
062037-03-000 EAHOUSING-AUTO FUSE, BLACK
062037-04-000 EAHOUSING-AUTO FUSE, BLUE
062037-06-000 EAHOUSING-AUTO FUSE, BROWN
062037-07-000 EAHOUSING-AUTO FUSE, RED
062901-02-000 EAFUSE - 5 AMPS, AUTOMOTIVE
062901-05-000 EAFUSE - 15 AMPS, AUTOMOTIVE
062901-06-000 EAFUSE - 20 AMPS, AUTOMOTIVE - JAPAN
083209-01-000 EACIRCUIT BREAKER - 15 AMP, 120V - BW G-15
083209-02-000 EACIRCUIT BREAKER - 15/15AMP, 120V - BW H-15/15
083209-03-000 EACIRCUIT BREAKER - 15/20AMP, 120V - BW 0-15/20
083209-04-000 EACIRCUIT BREAKER - 30A, 120V - BW L-30
083209-05-000 EACIRCUIT BREAKER - 20A, 120V - BW J-20
083209-06-000 EACIRCUIT BREAKER - 30/15 AMP, 120V - BW D-30/15
083209-07-000 EACIRCUIT BREAKER - 20/20A, 120V - BW K-20/20
083209-08-000 EACIRCUIT BREAKER - BLANK, BW - EUROPEAN ELECTRIC PREP OPTION
093654-01-000 EACIRCUIT BREAKER - 6A, 12V - USD 17406-4E12A2A

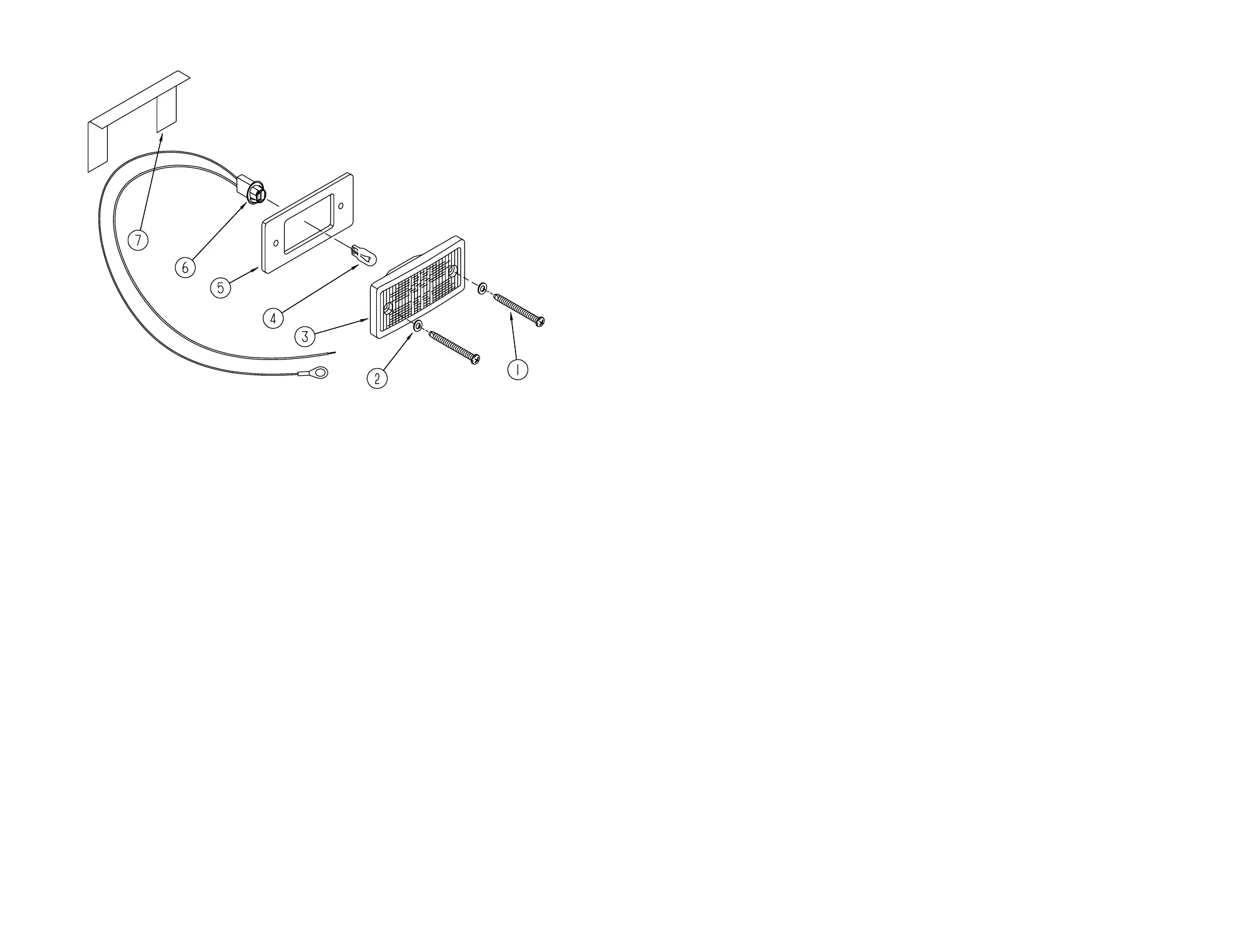

EXTERIOR CLEARANCE LIGHTS
KEYPART NUMBER U/MDESCRIPTION
1 000G39-08-24B EASCREW, SELF DRIVING, 8-18 X 1 1/2" - PPH - ZINC
2 102540-01-000 EASEAL-SCREW, ROUND - RUBBER
3 102520-01-000 EALIGHT-CLEARANCE, W/O SOCKET CONNECTIONS - AMBER
4 036196-01-000 EABULB - #1194 - CLEARANCE LIGHT
5 102541-01-000 EAGASKET-CLEARANCE LIGHT
6 067789-02-000 EASOCKET ASM-CAB MARKER
7 102582-01-000 EABRACKET-LIGHT, CLEARANCE - L-SHAPED METAL - 2.2" X 4.7"
RECEPTACLES
KEYPART NUMBER U/MDESCRIPTION
024924-02-000 EARECEPTACLE-POWER CORD, W/PARTIAL PLATE
058707-01-000 EARECEPTACLE-ELECTRIC, SINGLE - BROWN
058708-01-000 EARECEPTACLE-ELECTRIC, DOUBLE - BROWN
058708-02-000 EARECEPTACLE-ELECTRIC, DOUBLE - IVORY
084076-02-000 EARECEPTACLE-GFI, 15A - 125V - BROWN
112590-01-000 EARECEPTACLE - 16A, 240V - 2 POLE W/GROUND
EUROPEAN ELECTRIC PREP OPTION
091927-01-000 EACOVER-RECEPTACLE, DOUBLE - IVORY
102568-01-E90 EASPACER-RECEPTACLE, SIDEWALL
112822-01-01A EARECEPTACLE-DUPLEX, IVORY - WIRECON WDRU15IV
112824-01-02A EACOVER-EXTERIOR DUPLEX RECEPTACLE, OFF WHITE - P&S 3780-SC-CW
093655-01-000 EACIRCUIT BREAKER - 25A, 12V - USD 17425-4E03A2A
093655-03-000 EACIRCUIT BREAKER - 40A, 12V - USD 17440-4E03A2A
097611-01-000 EACIRCUIT BREAKER - 10A, 12V - VB3-A10-F57
112591-01-000 EACIRCUIT BREAKER - 16A, 240V - EUROPEAN ELECTRIC PREP OPTION
112592-01-000 EACIRCUIT BREAKER - 25A, 240V - GFI - EUROPEAN ELECTRIC PREP OPTION
106655-02-000 EATERMINAL-FUSE BLOCK,10-12AWG - PACKARD 12020400
106656-01-000 EAFUSE BLOCK - 4 CAVITY AUTOFUSE - PACKARD 12004943
108669-01-000 EAHOUSING-AUTO FUSE HOLDER, PACKARD 12010105
SWITCHES, SWITCH PLATES & SPACERS
KEYPART NUMBER U/MDESCRIPTION
054250-01-000 EACOVER-ANGLED, W/O HOLE - 3.6" X 4.5" - PLASTIC - BEIGE
ELECTRICAL PLATE SUPPORT W/O HOLES
054250-04-000 EACOVER-ANGLED, W/O HOLE - 3.6" X 4.5" - PLASTIC - OFF WHITE
ELECTRICAL PLATE SUPPORT
073626-04-000 EACOVER-ELECTRIC, 10.4" X 7.8" - BEIGE PLASTIC
075723-01-000 EASPACER-SWITCH, W/O HOLE - .2" X.9"X 2" - METAL - OFF WHITE
FROM: 00-00-00 THRU: 10-23-94
075723-02-000 EASPACER-SWITCH, W/HOLE - .2" X .9" X 2" - METAL - OFF WHITE
FOR ELECTRIC STEP DOOR JAMB SWITCH
FROM: 00-00-00 THRU: 10-23-94
P01713-01-000 EASWITCH ASSEMBLY-PUSH BUTTON, IN DOOR JAMB - METAL - CHROME
077942-01-000 EASWITCH-DUMMY, BLACK
079364-01-000 EASWITCH-ON/OFF ROCKER, 2 PRONGS - BROWN
079364-03-000 EASWITCH-ON/OFF ROCKER, 3 PRONGS - BROWN
079364-04-000 EASWITCH-ON/OFF ROCKER, BLACK
095188-01-01A EASPACER-SWITCH, 2.3" X 3.4" - PLASTIC - DARK BROWN
095188-02-01A EASPACER-SWITCH, 2.3" X 4.1" - PLASTIC - DARK BROWN
098351-01-01A EAPLATE-SWITCH, 1 GANG - POLISHED BRASS - JENSEN
098351-02-01A EAPLATE-SWITCH, 2 GANG - POLISHED BRASS - JENSEN
098351-05-01A EAPLATE-SWITCH, 3 GANG - POLISH BRASS - JENSEN
098351-06-01A EAPLATE-SWITCH, 2 GANG W/LABEL - JENSEN - POLISHED BRASS
108355-01-000 EAHOUSING-SWITCH - CARLING VCH
COPYRIGHT © 2004 WINNEBAGO INDUSTRIES INC.
