32
B) MONTAGE DE PRISE RONDE À 7 DIRECTIONS
Cette installation est basée sur l’alimentation de la caméra par une prise ronde à 7 directions.
Lorsque la caméra est installée tel qu’indiqué, l’image de la caméra ne s’ache que lorsque le
véhicule est en marche arrière.
Mise en garde : cet appareil est conçu pour fonctionner avec un système électrique de 12 V/24 V
CC À PÔLE NÉGATIF RELIÉ À LA MASSE. Le branchement à d’autres types de systèmes électriques
entraînera des dommages à votre véhicule. Veuillez communiquer avec le fabricant si vous avez des
doutes au sujet du type de système installé dans votre véhicule.
1. Localisez la prise de remorque à 7 directions.

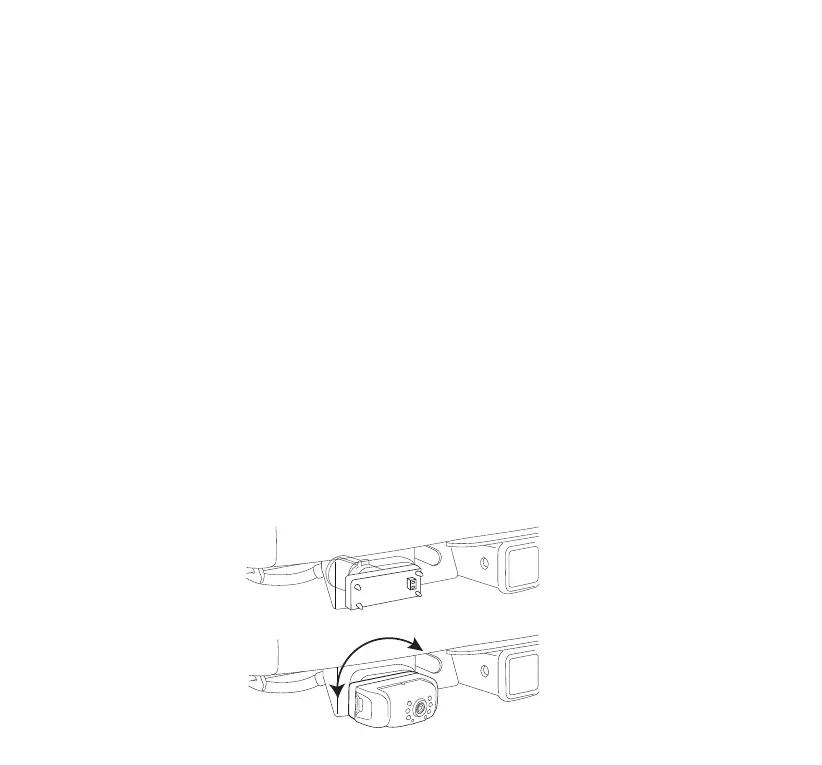

2. Faites correspondre l’orientation et branchez l’adaptateur de façon grossière. (Fig. 1)
3. Éteignez la caméra à l’aide du bouton marche/arrêt situé sur le dessus de la caméra avant de la
monter sur l’adaptateur. La caméra se met en marche lorsque le véhicule est mis en marche arrière.
4. Installez la caméra sans l sur l’adaptateur. Si la caméra de montage n’est pas horizontale en
raison de l’orientation de la prise, tournez dans le sens horaire ou dans le sens anti-horaire pour
obtenir l’angle souhaité. (Fig. 2)
5. Le moniteur se met alors automatiquement en marche lorsqu’il est connecté à une source
d’alimentation. Si vous ne voyez pas d’image lorsque le véhicule est en marche arrière, consultez
la section « Réglages et utilisation » pour obtenir plus de renseignements.
6. En tant que dernière vérication, prenez note de la position de la vue à partir de la caméra
lorsque vous placez le véhicule à la position marche arrière. Ajustez l’angle de la caméra au
besoin an de d’obtenir la meilleure vue arrière.
Fig.1
Fig.2
