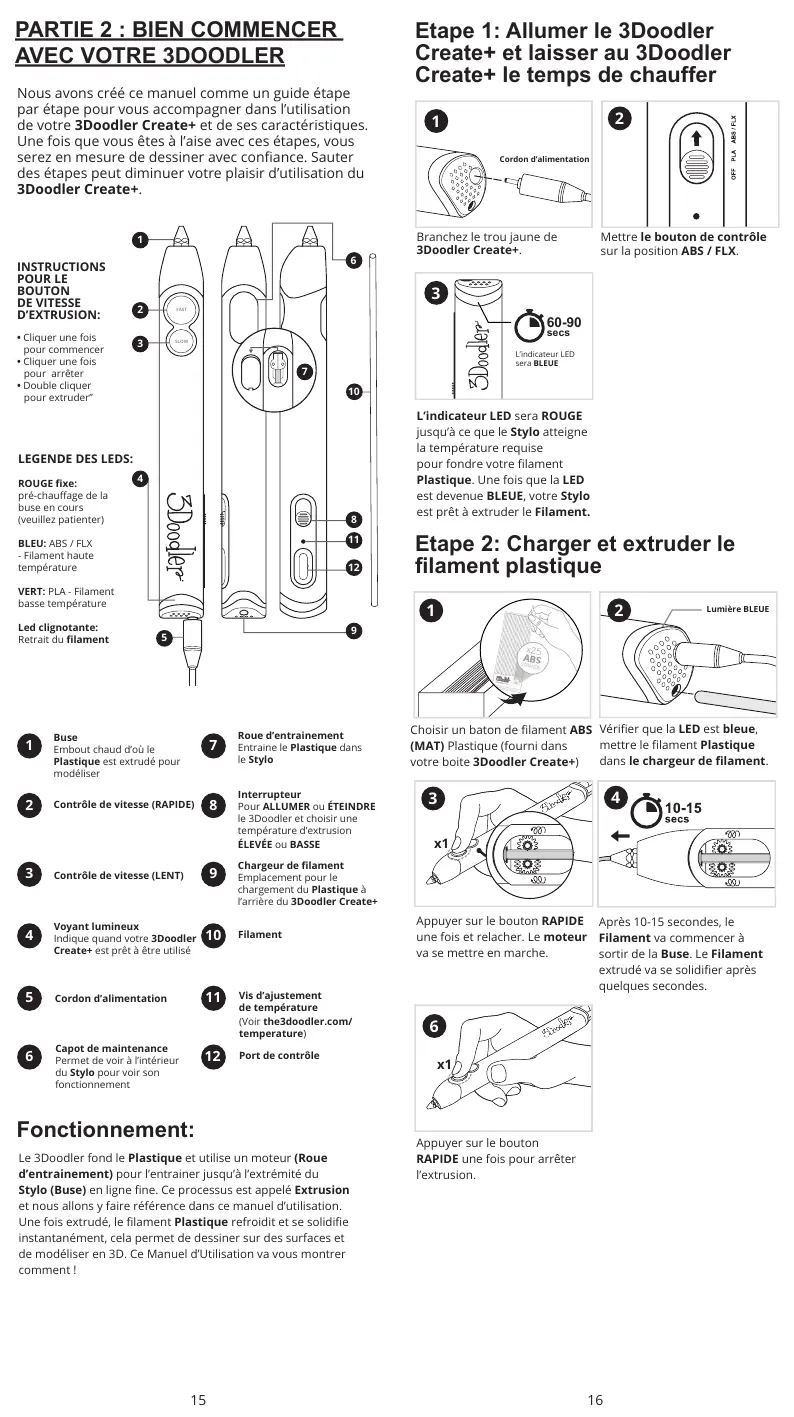

PARTIE 2 : BIEN COMMENCER
AVEC VOTRE 3DOODLER
Fonctionnement:
Le 3Doodler fond le Plastique et utilise un moteur (Roue
d’entrainement) pour l’entrainer jusqu’à l’extrémité du
Stylo (Buse) en ligne ne. Ce processus est appelé Extrusion
et nous allons y faire référence dans ce manuel d’utilisation.
Une fois extrudé, le lament Plastique refroidit et se solidie
instantanément, cela permet de dessiner sur des surfaces et
de modéliser en 3D. Ce Manuel d’Utilisation va vous montrer
comment !
Nous avons créé ce manuel comme un guide étape
par étape pour vous accompagner dans l’utilisation
de votre 3Doodler Create+ et de ses caractéristiques.
Une fois que vous êtes à l’aise avec ces étapes, vous
serez en mesure de dessiner avec conance. Sauter
des étapes peut diminuer votre plaisir d’utilisation du
3Doodler Create+.
LEGENDE DES LEDS:
ROUGE xe:
pré-chauage de la
buse en cours
(veuillez patienter)
BLEU: ABS / FLX
- Filament haute
température
VERT: PLA - Filament
basse température
Led clignotante:
Retrait du lament
• Cliquer une fois
pour commencer
• Cliquer une fois
pour arrêter
• Double cliquer
pour extruder”
SLOW
FAST
Filament
Chargeur de lament
Emplacement pour le
chargement du Plastique à
l’arrière du 3Doodler Create+
Vis d’ajustement
de température
Interrupteur
Pour ALLUMER ou ÉTEINDRE
le 3Doodler et choisir une
température d’extrusion
ÉLEVÉE ou BASSE
Port de contrôle
Roue d’entrainement
Entraine le Plastique dans
le Stylo
Buse
Embout chaud d’où le
Plastique est extrudé pour
modéliser
Contrôle de vitesse (RAPIDE)
Contrôle de vitesse (LENT)
Voyant lumineux
Indique quand votre 3Doodler
Create+ est prêt à être utilisé
Cordon d’alimentation
Capot de maintenance
Permet de voir à l’intérieur
du Stylo pour voir son
fonctionnement
INSTRUCTIONS
POUR LE
BOUTON
DE VITESSE
D’EXTRUSION:
1
2
3
4
6
10
8
11
12
9
1 7
2 8
3 9
4 10
5 11
6 12
5
Mettre le bouton de contrôle
sur la position ABS / FLX.
L’indicateur LED sera ROUGE
jusqu’à ce que le Stylo atteigne
la température requise
pour fondre votre lament
Plastique. Une fois que la LED
est devenue BLEUE, votre Stylo
est prêt à extruder le Filament.
Etape 1: Allumer le 3Doodler
Create+ et laisser au 3Doodler
Create+ le temps de chauffer
Branchez le trou jaune de
3Doodler Create+.
Cordon d’alimentation
L’indicateur LED
sera BLEUE
60-90
secs
Etape 2: Charger et extruder le
lament plastique
Vérier que la LED est bleue,
mettre le lament Plastique
dans le chargeur de lament.
Lumière BLEUE
Choisir un baton de lament ABS
(MAT) Plastique (fourni dans
votre boite 3Doodler Create+)
Appuyer sur le bouton RAPIDE
une fois et relacher. Le moteur
va se mettre en marche.
Après 10-15 secondes, le
Filament va commencer à
sortir de la Buse. Le Filament
extrudé va se solidier après
quelques secondes.
Appuyer sur le bouton
RAPIDE une fois pour arrêter
l’extrusion.
x1
1
3
6
2
(Voir the3doodler.com/
temperature)
7
x1
3
4
2
1
