l Serienbohrungen

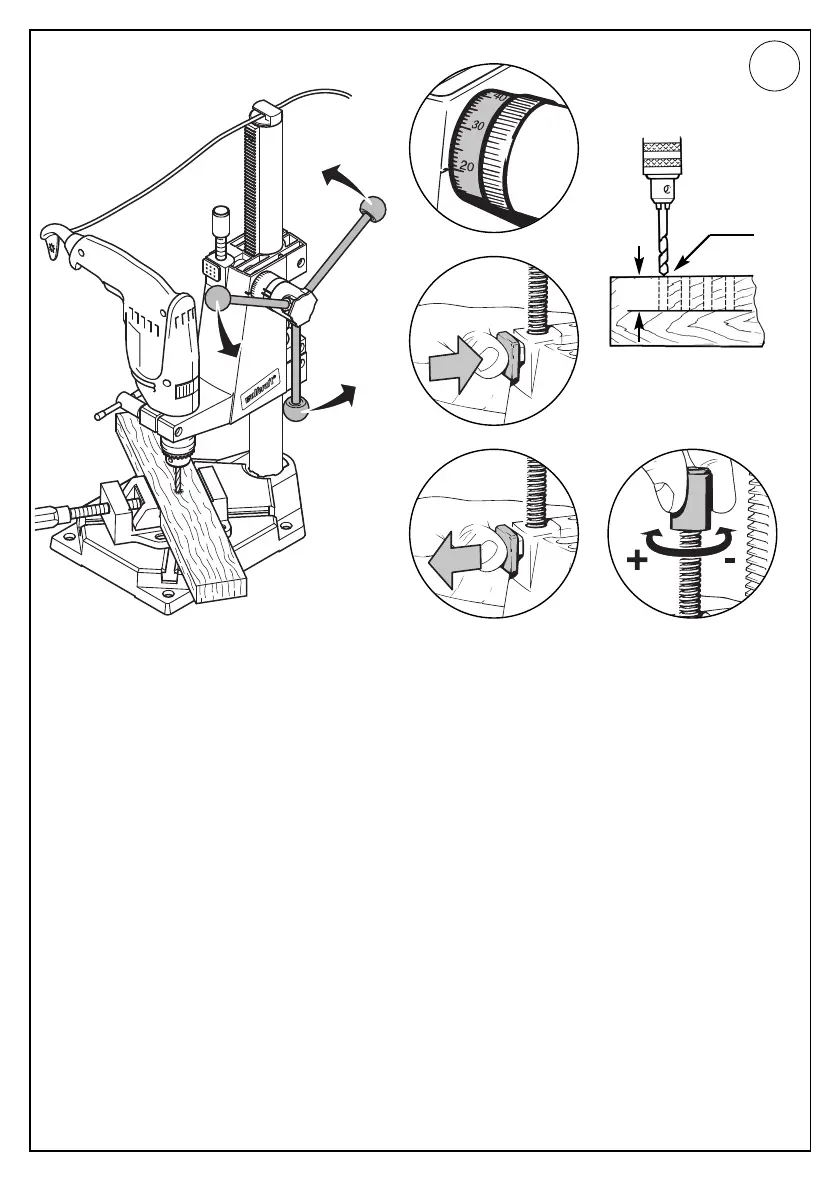

Einstellen des Tiefenstop: 1. Arbeitskopf auf gewünschte Bohrtiefe fahren und festhalten.
2. Bohrtiefe ablesen. 3. siehe Abb. 3.1 + 3.2. 4. Feinkorrektur.
t Serial drilling
Adjustment of the depth stop: 1. bring machining head to the desired drill depth and hold there.
2. read off drilling depth. 3. Fig. 3.1 and 3.2. 4. fine correction.
p Perçages en série
Réglage de l'arrêt vertical: 1. amener la tête de travail à la profondeur souhaitée de forage, et tenir fixe.
2. relever la profondeur de perçage. 3. figures. 3.1 et 3.2. 4. correction de précision.
n Taladros en serie
Regulación del tope de profundidad: 1. Llevar el cabezal operativo a la profundidad de taladro deseada y fijarlo.
2. Leer el valar de la profundidad de taladrado. 3. figuras 3.1 y 3.2. 4. corrector de precisión.
L Serieboringen
Instellen van de dieptestop: 1. arbeidskop op de gewenste diepte brengen en vasthouden. 2. boordiepte aflezen.
3. Afb. .3.1 en 3.2 4. fijne correctie.
y Forature di serie
Regolazione dell'arresto verticale: 1. portare la testa di lavoro alla profondità desiderata di foratura, e tener fermo.
2. leggere la profondita della perforazione. 3. fig. .3.1 e 3.2. 4. correzione fine.
M Fazer furos em série
Regulação do encosto limitador de profundidade: 1. Mover a cabeça de trabalho para a profundidade desejada
e mantê-la assim. 2. Fazer a leitura da profundidade do furo. 3. Vide Fig. 3.1 + 3.2. 4. Correcção de precisão.
m Serieboringer
Indstilling af dybdestop: 1. Kør maskinhovedet ned på ønsket boredybde og hold det fast. 2. Aflæs boredybden.
3. Fig. 3.1 og 3.2. 4. Finkorrektion.
S Seriehål
Inställning av djuspstopp: 1. Ställ in arbetshuvudet på önskat djup. 2. Avläs borrdjupet. 3. Bild 3.1 och 3.2.
4. Finjustering.
q Sarjaporaukset
Syvyysrajoittimen asennus: 1. Aseta porakoneen istukka haluttuun poraussyvyyteen ja pidä kiinni.
2. Luetaan poraussyvyys. 3. Kuva 3.1 ja 3.2. 4. Hiennosäätö.
