WoodMaxx WM Series - Page 45

www.WoodMaxx.com
44
PARTS & DIAGRAMSPARTS & DIAGRAMS
14
25
49
13
24
35
12
20
39
46
18
16 21 33
11
9
2
19
1
45
30
27
4
29
47
5
15 26
36
28
30
31
16
21
3
35
34
36
35
34
43
41
42
41
17
36
35
34
40
35
34
10
22
35
34
34
35
23
26
32
33
48
44 30
21
21
55
33
56
56
21 57
33 57
33
21
44
30
21
59
58
53
54
52 38
37
28
7 6
50 51
8
序号 存货编码 代号 名称 数量 材料 单重 总重
备注
1 11000201751
WM7600-023
底座总成焊合件
1 0
2
11000200796
WM7600-030
阀安装板
1
5.04 5.04
3 11000201721
BH7-021
旋转节焊合件
1
28.8 28.8
4 11000201718
BH7-018
座椅支撑板焊合件
1
3.8 3.8
5 11000201717
BH7-017
座椅底板焊合件
1
3.6 3.6
6 11000201716
BH7-016
油箱焊合件
1
10.9 10.9
7 11010900060
RFA-25*10L
回油过滤器
1 0
采购
8 11010900062
YWZ-80T
油标
1 0
采购
9 11011000016
BH7-145
转向油缸
2
4.93 9.86
10
11010900006C3
28ZF.00.1
八通阀
1
材质 <未指定>
193.28 193.28
11 11010900005
26F/SD.00C3
两位六通阀
1 0
12 11000200792
WM7600-025
控制柜前盖板焊合件
1
2.39 2.39
13 11000000211
WM7600-148
控制柜上盖板(意阀)
1
Q235/t3
2.22 2.22
14 11000100218
BH7-122
控制柜保险杆
1
无缝管
22X3
2.0
2
15 11019900014 11019900014
座椅
1 5 5
16 11011700000
BH7-118
换向油缸销
4 45# 28
0.3 1.2
17 11000201731
BH7-033
悬挂销轴焊合件
2
1.36 2.72
18 11000201730
BH7-032
旋转节固定销
1
0.39 0.39
19 11011800063
BH7-121
缓冲块
2
橡胶
0.5
1
20 15040100005
MT-001
说明书桶
1
塑料
0.233 0.233
21 14040000007
GB/T 95-2002
平垫圈 20×3
16
钢
0.016 0.256
22 14010000088
GB/T 5782-2000
六角头螺栓M8×70
3
材质 <未指定>
0
23 14010100025
GB/T 5782-2000
六角头螺栓M8*55
2
5.6级
0
24 14010100027
GB/T 5782-2000
六角头螺栓M8×65
2
材质 <未指定>
0
25 14010100023
GB/T 5783-2000
六角头螺栓M8*45
4
8.8级
0.024 0.096
26 14050100002
GB/T 889.1-2000
防松螺母M8
6
钢
0.005
0.03
27 11011800032
40*M10x25
七角旋钮
1
塑料
0.021 0.021
28 14040100003
GB/T 96.2-2002
大垫圈 10×2.5
5
钢
0.012
0.06
29 11000100212
BH7-114
座椅底板连接销
1 45#
20
0.2 0.2
30 14040000004
GB/T 95-2002
平垫圈12×2.5
17
钢
0.006 0.102
31 14000100150
GB/T 91-2000
开口销3.2x20
1
Q235/t1
0
32 11000100222
BH7-142
隔套
2
Q235/t5
0.1 0.2
33
GB/T 91-2000
C3 4*32
16
Q215
0
34 14040000002
GB/T 95-2002
平垫圈8×1.6
21
钢
0.002 0.042
35 14020000006
GB/T 93-1987
弹垫8
22
65Mn
0.001 0.022
36 14010100017
GB/T 5783-2000
六角头螺栓M8*20
14
8.8级
0.014 0.196
37 14020000007
GB/T 93-1987
弹垫10
4
65Mn
0.002 0.008
10×2. 6
38 14010100041
GB/T 5783-2000
六角头螺栓M10*35
4
8.8级
0.033 0.132
39
GB/T 5782-2000
六角头螺栓M8*80
2
材质 <未指定>
0
40 14010100020
GB/T 5783-2000
六角头螺栓M8*30
1
5.6级
0.018 0.018
41 14040000001
GB/T 95-2002
平垫圈 6×1.6
6
钢
0.001 0.006
42 14050100001
GB/T 889.1-2000
防松螺母M6
3
钢
0.003 0.009
43 14010100003
GB/T 5783-2000
六角头螺栓M6*20
3
8.8级
0.007 0.021
44
GB/T 889.1-2000
六角锁紧螺母M12
12
钢
0.013 0.156
M12
45 14010100072
GB/T 5783-2000
六角头螺栓M12*45
4
8.8级
0.056 0.224
46 11011700015
Φ4
R销-彩锌
1
弹簧钢
0.02 0.02
47 14040100002
GB/T 96.2-2002
大垫圈 8×2
4
钢
0.006 0.024
48 14000200001
GB1152.89
油嘴M8*1
2
Q215
0.004 0.008
49 11010900037
HC-TR55/6(UΦF)
整体多路阀(海德）
1 0
50 2
组合垫圈16
1
Q235/t5
0
51
JBT1000-1977
外六角螺塞M16-1.5
1
材质 <未指定>
0
M16×2 2
52 11010900059
QUQ2b-10*3
空气过滤器
1 0
53 11000201720
BH7-020
撑杆焊合件
2
5.2
10.4
54 11000201719
BH7-019
底板焊合件
2
7.6
15.2
55 11011000017
BH7-146
支腿油缸
2
4.49 8.98
56 11000100216
BH7-119
支腿油缸销轴
4
40Cr
32
0.4 1.6
57 11000100214
BH7-116
支腿油缸固定销轴
2
40Cr
22
0.2 0.4
58 11000100213
BH7-115
撑杆固定销轴
2
40Cr
22
0.3 0.6
59 11011800009
BH7-132
橡胶垫
4
橡胶
3.6
14.4

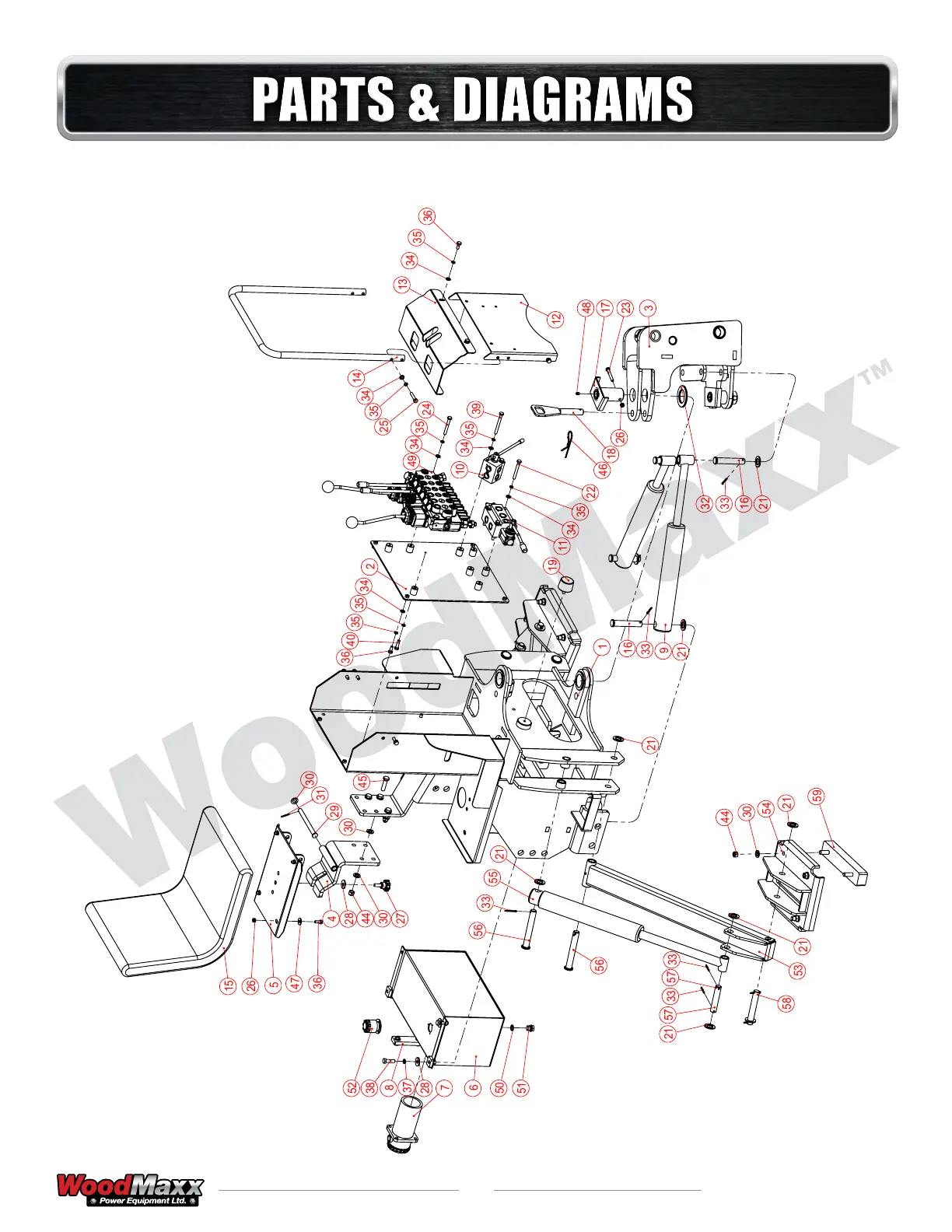

WM-6600/7600/8600 – Sub Frame/Stabilizer Assembly – Diagram 2
