7. Diagrammes de connexion et composants de la face arrière
APT IP Codec
Figure 0-6 : Composants de la face arrière
Connexion réseau
et alimentation DC
Entrée DC :
Appliquer de 36 à 72 VDC
max à +ve (1) et -ve (3)

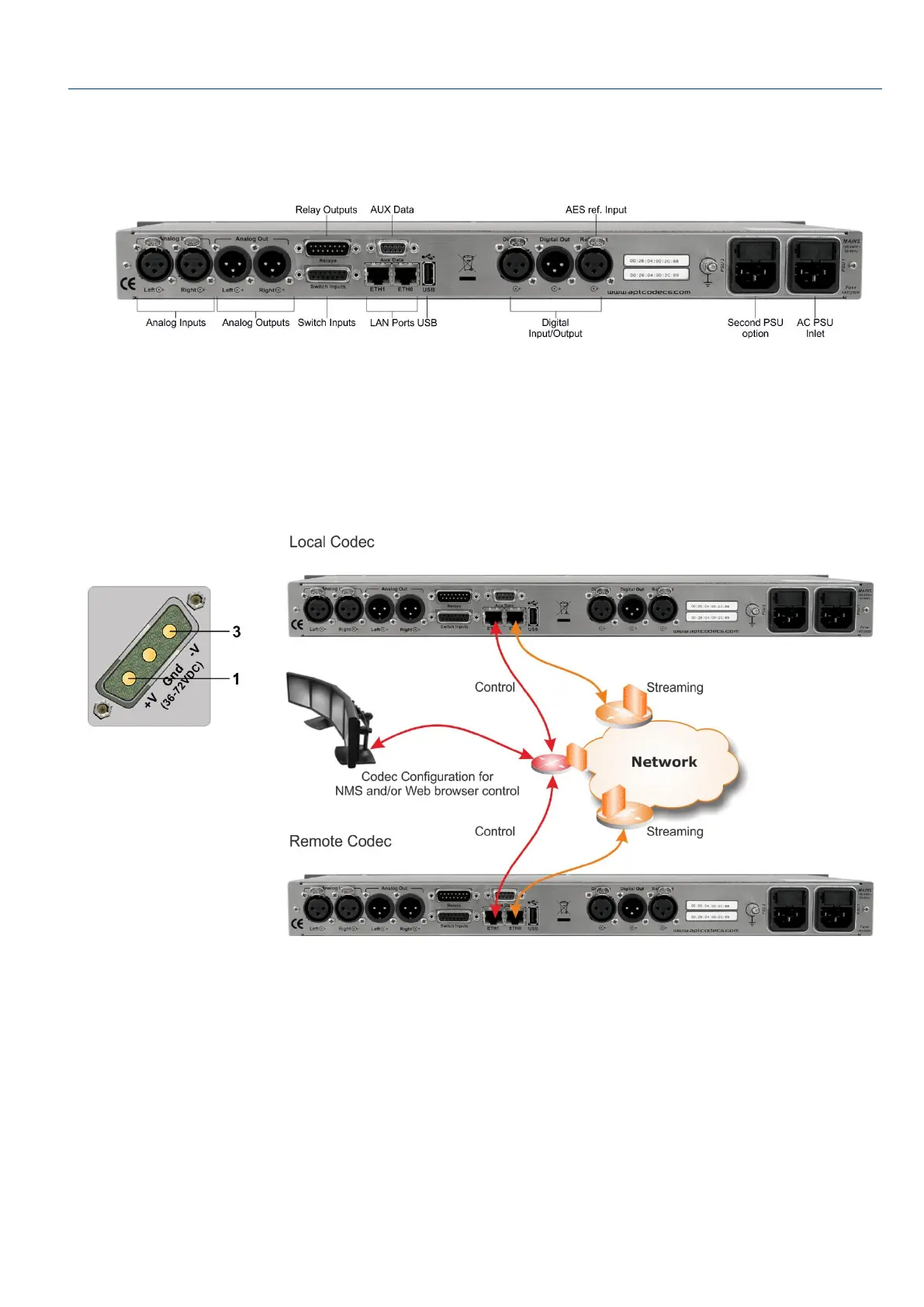

Figure 0-7 : Principe d’installation en réseau
