Würth H 26-ACM User Manual

13
Dati tecnici
Elementi della macchina
1 Protezione antipolvere
2 Bussola di bloccaggio
3 Anello di arresto per il portautensile
4 Tasto per guida di profondità
5 Asta di profondità
6 Selettore dei modi operativi
7 Pulsante di sblocco per il selettore dei modi
operativi
8 Commutatore per la reversibilità
9 Interruttore di avvio/arresto
10 Impugnatura supplementare
Gli accessori illustrati o descritti nelle istruzioni per l’uso non
sono sempre compresi nella fornitura!
Uso conforme alle norme
La macchina è idonea per forature battenti nel cal-
cestruzzo, in mattoni ed in roccia naturale e così
pure per lavori di scalpellatura. Inoltre è adatta per
forature non battenti nel legno, nel metallo, nella
ceramica e su materiali sintetici.
Per danni provocati da uso non conforme alle
norme, risponde esclusivamente l’Utente.
Messa in funzione
Osservare la tensione di rete: La tensione della rete
deve corrispondere a quella riportata sulla targhetta
della macchina.
Regolare l’impugnatura supplementare
(vedere figura A)
Lavorare solo con l’impugnatura supple-
mentare montata!
Svitare la manopola dell’impugnatura supplemen-
tare 10.
Portare l’impugnatura supplementare nella posi-
zione desiderata.
Riavvitare la manopola dell’impugnatura supple-
mentare.
Regolare l’asta di profondità
(vedere figura B)
Premere il tasto 4 per la asta di profondità 5.
Regolare l’asta di profondità per la profondità di
foratura desiderata.
Rilasciare il tasto per la asta di profondità.

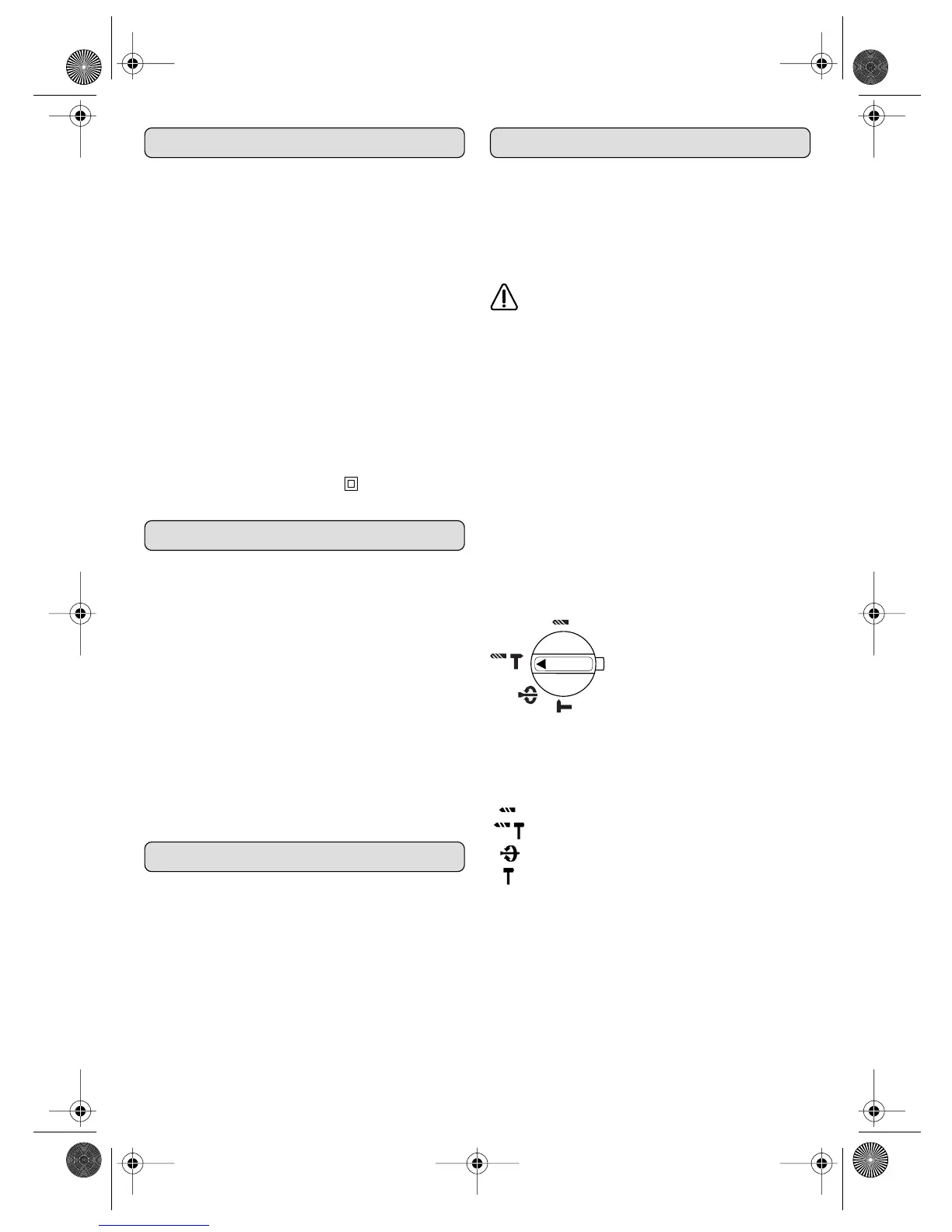

Impostare il modo operativo
Azionare il selettore del modo
operativo 6 solo se l’elettrou-
tensile è fermo!
Premere il pulsante di sblocco 7.
Posizionare il selettore del modo operativo sul modo
operativo desiderato e lasciare il pulsante di
sblocco.
Perforazione (senza percussione)
Perforazione con percussione
Regolazione dell’utensile
Scalpellatura (con arresto mandrino)
Martello perforatore H 26-ACM
Codice di ordinazione 0702 229 X
Potenza assorbita nominale 710 W
Numero di giri a vuoto 0 –1 100 g/min
Numero di percussioni a vuoto 0 –4 200 c.pi/min
Energia singola percussione 0 – 3,1 J
Regolazione scalpello 51
Attacco utensile SDS-plus
Diametro collare di serraggio 54 mm
Diametro massimo forabile:
- Legno mass. 30 mm
- Acciaio mass. 13 mm
- Calcestruzzo mass. 26 mm
- Muratura mass. 65 mm
Peso (senza accessori) ca. 3,1 kg
Classe protezione / II
H 26 ACM.book Seite 13 Freitag, 25. November 2005 8:37 08
