Würth H 26-ACM User Manual

21
Características técnicas
Elementos de la máquina
1 Caperuza antipolvo
2 Casquillo de enclavamiento
3 Anillo de retención para soporte de
herramienta
4 Botón de tope de profundidad
5 Tope de profundidad
6 Selector de modos de funcionamiento
7 Botón de desenclavamiento para el selector
de modos de funcionamiento
8 Selector de sentido de giro
9 Interruptor de conexión/desconexión
10 Empuñadura adicional
Los accesorios descritos e ilustrados no corresponden en parte
al material que se adjunta de serie.
Utilización reglamentaria
El aparato ha sido proyectado para taladrar con
percusión hormigón, ladrillo, piedra, y para efec-
tuar trabajos de cincelado. Además es adecuado
también para taladrar sin percutir en madera,
metal, cerámica y materiales sintéticos.
El usuario es el responsable exclusivo de los daños
que puedan derivarse de una utilización antirregla-
mentaria.
Puesta en funcionamento
Cerciorarse de que la tensión de la red sea
correcta: La tensión de la fuente de energía debe
coincidir con las indicaciones en la placa de carac-
terísticas del aparato.
Ajuste de la empuñadura adicional
(ver figura A)
Trabaje sólo con la empuñadura adicional
montada.
Aflojar el mango de la empuñadura adicional 10.
Colocar la empuñadura adicional en la posición
deseada.
Asegurar el mango de la empuñadura adicional.
Ajuste del tope de profundidad
(ver figura B)
Presionar el botón 4 del tope de profundidad 5.
Ajustar el tope de profundidad para la profundidad
de taladro deseada.
Soltar el botón del tope de profundidad.

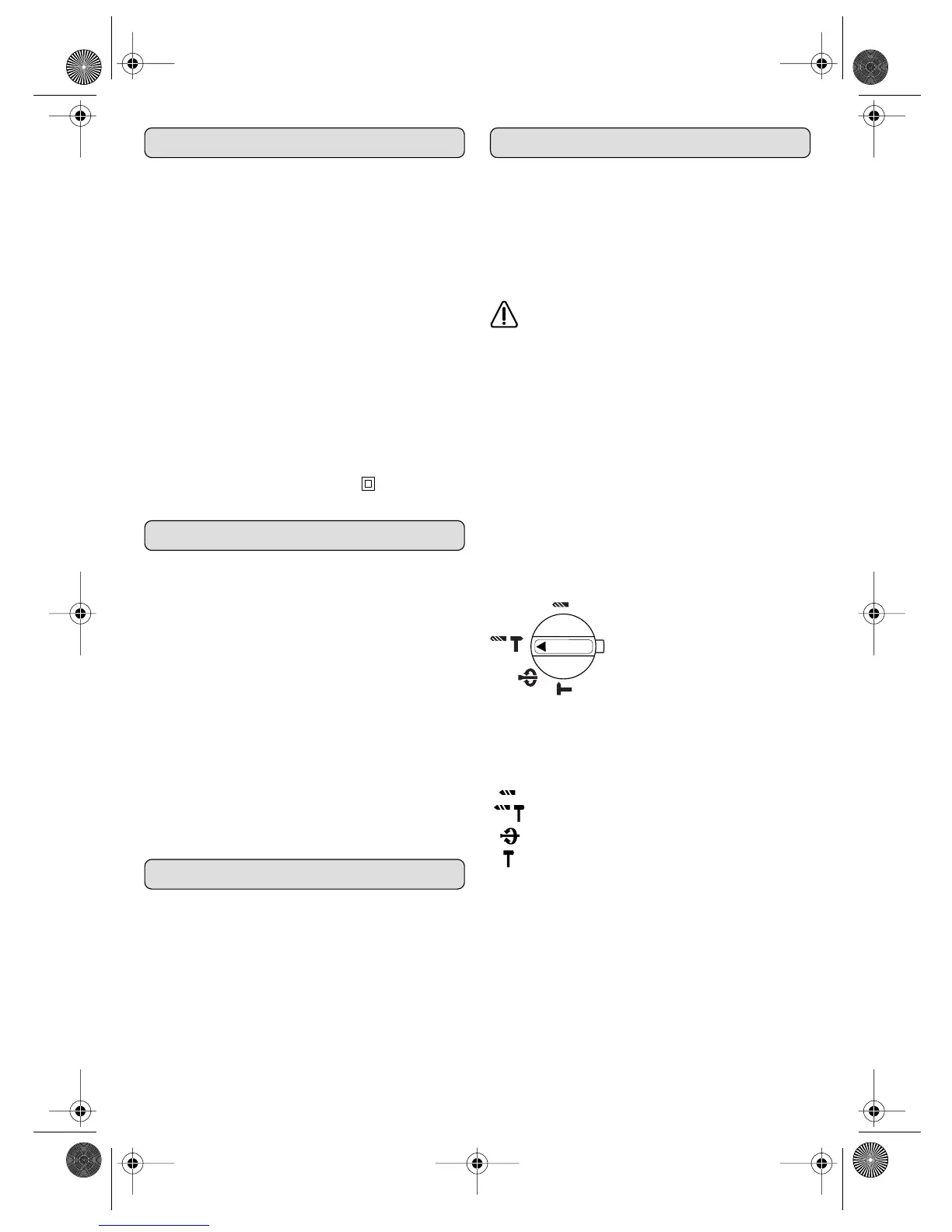

Ajuste del modo de funcionamiento
Accionar el selector de modos
de funcionamiento 6 sólo
cuando el aparato esté
parado.
Pulsar el botón de desenclavamiento 7.
Situar el selector de modos de funcionamiento en el
modo de funcionamiento deseado y soltar el botón
desenclavamiento.
Perforación (sin percusión)
Perforación con martillo
Ajuste de la herramienta
Cincelado (con retención de broca)
Martillo perforador H 26-ACM
Número de pedido 0702 229 X
Potencia absorbida 710 W
Revoluciones en vacío 0 – 1 100 min
-1
Nº de percusiones en vacío 0 – 4 200 min
-1
Energía por percusión 0 – 3,1 J
Posiciones de cincel 51
Portaútiles SDS-plus
Diámetro de cuello de sujeción 54 mm
Prestaciones de taladrado:
- Madera máx. 30 mm
- Acero máx. 13 mm
- Hormigón máx. 26 mm
- Muro de ladrillo máx. 65 mm
Peso (sin accesorios) aprox. 3,1 kg
Clase de protección / II
H 26 ACM.book Seite 21 Freitag, 25. November 2005 8:37 08
