Dados técnicos do aparelho
Elementos do aparelho
1 Capa de protecção contra pó
2 Luva de travamento
3 Anel de retenção para fixação da ferramenta
4 Tecla para o limitador de profundidade
5 Encosto de profundidade
6 Selector de modos de funcionamento
7 Botão de desbloqueio para selector de modos
de funcionamento
8 Indicação do sentido de rotação
9 Interruptor de ligar/desligar
10 Punho adicional
Os acessórios ilustrados e descritos nas instruções de serviço
nem sempre são abrangidos pelo conjunto de fornecimento!
Utilização de acordo com as
disposições
O aparelho é determinado para perfurar com per-
cussão em betão, tijolos e pedras, assim como para
trabalhos de cinzelamento. Este aparelho também é
apropriado para furar sem percussão em madeira,
metal, cerâmica e plástico.
O utilizador é responsavel por danos provocados
por uma utilização indevida, que portanto não é
acordo com as disposições.
Colocação em funcionamento
Tenha em atenção a tensão de rede: A tensão da
fonte de corrente deve coincidir com as indicações
no logotipo do aparelho.
Adaptar punho auxiliar (veja figura A)
Trabalhe somente com um punho auxiliar
montado.
Desapertar o suporte do punho auxiliar 10.
Colocar o punho auxiliar na posição pretendida.
Apertar o suporte do punho auxiliar.
Ajustar o encosto de profundidade
(veja figura B)
Premir a tecla 4 para o limitador de profundi-
dade 5.
Ajustar o encosto de profundidade para a profundi-
dade de perfuração pretendida.
Soltar a tecla para o limitador de profundidade.

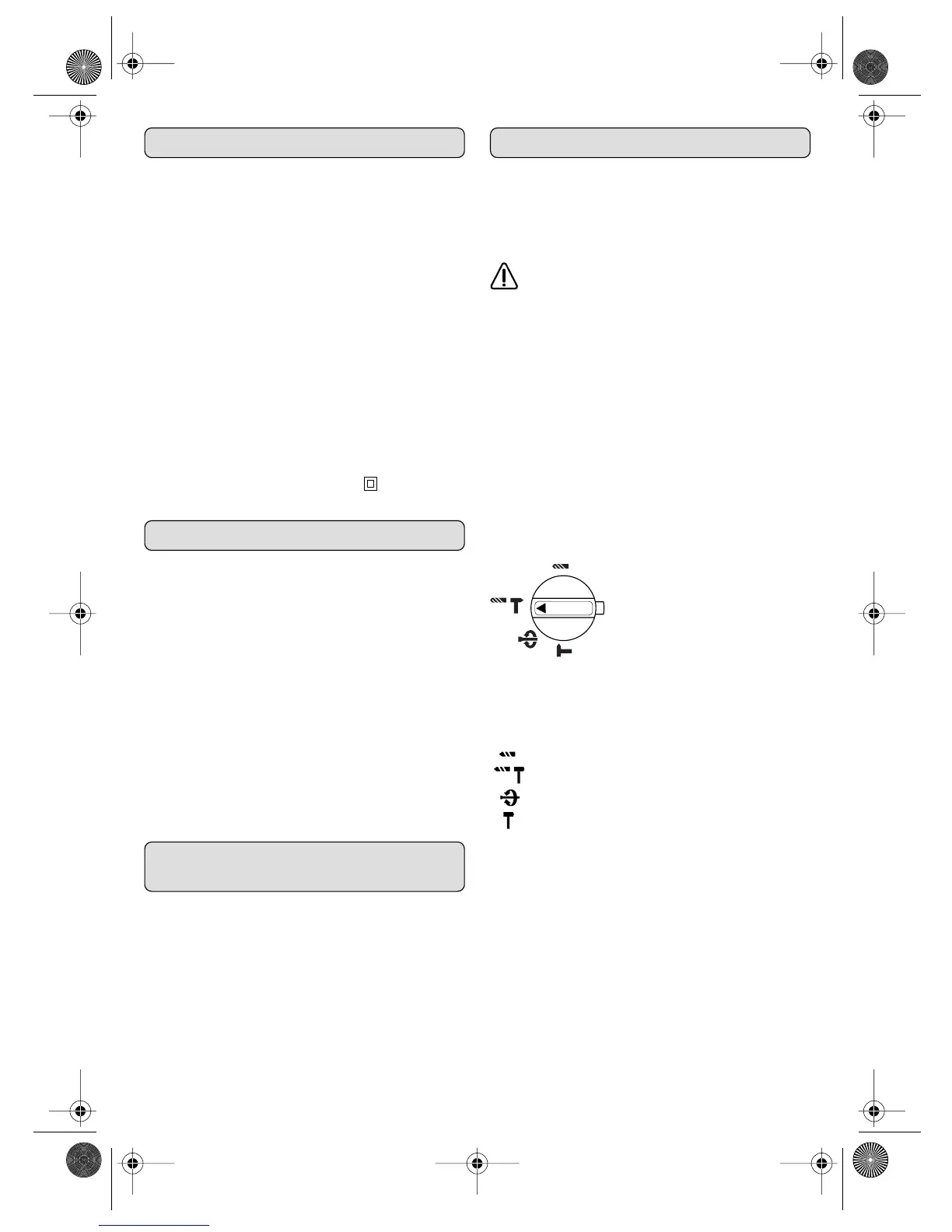

Configurar o modo de funcionamento
Accionar o selector de modos
de funcionamento 6 apenas
quando o aparelho está imo-
bilizado!
Premir botão de desbloqueio 7.
Posicionar o selector de modos de funcionamento
no modo de funcionamento pretendido e largar o
botão de desbloqueio.
Furar (sem impacto)
Furar a martelo
Ajuste da ferramenta
Burilar (com dispositivo de fixação do fuso)
Martelo de perfuração H 26-ACM
Nº de encomenda 0702 229 X
Potência nominal absorvida 710 W
N° de rotações em ponto morto 0 – 1 100 min
-1
Número de percussões em vazio 0 – 4 200/min
Energia de cada golpe 0 – 3,1 J
Regulação do cinzel 51
Encabadouro SDS-plus
Diâmetro do mancal de aperto 54 mm
Capacidade de perfuração:
- Madeira máx. 30 mm
- Aço máx. 13 mm
- Betão máx. 26 mm
- Muramentos máx. 65 mm
Peso (sem accessório) aprox. 3,1 kg
Classe de protecção / II
