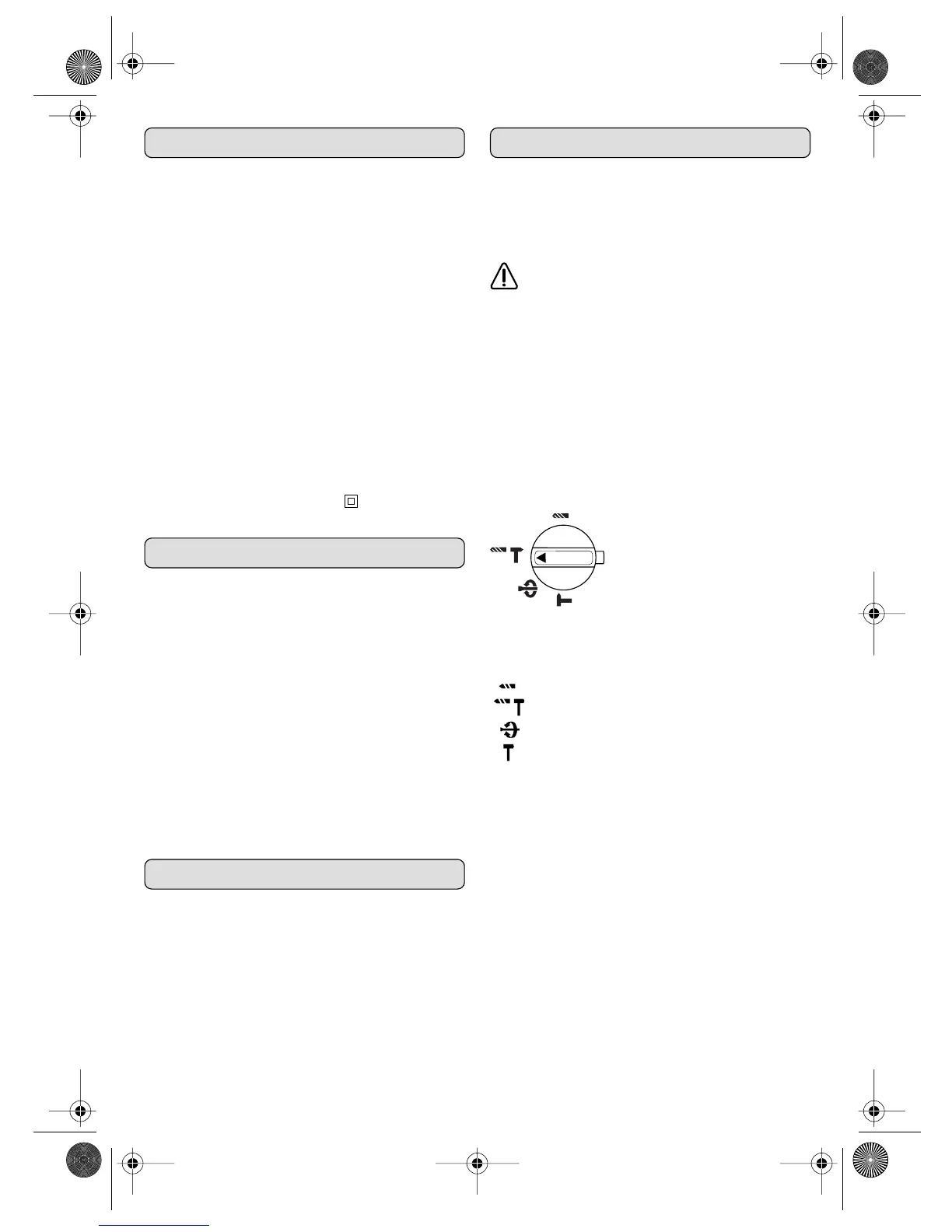

29
Technische gegevens
Bestanddelen van de machine
1 Stofbeschermkap
2 Vergrendelingshuls
3 Borgring voor werktuighouder
4 Knop voor diepteaanslag
5 Diepteaanslag
6 Moduskeuzeschakelaar
7 Ontgrendelingsknop voor
moduskeuzeschakelaar
8 Draairichtingomschakelaar
9 Aan/uit-schakelaar
10 Extra handgreep
In de gebruiksaanwijzing afgebeeld en beschreven
toebehoren wordt niet altijd standaard meegeleverd.
Gebruik volgens bestemming
De machine is bestemd om te hamerboren in beton,
baksteen en steen en voor hakwerkzaamheden. De
machine is eveneens geschikt voor het boren zonder
slag in hout, metaal, keramiek en kunststof.
De gebruiker is aansprakelijk voor defecten bij
gebruik dat niet volgens de bestemming is.
Ingebruikneming
Let op de netspanning: De spanning van de stroom-
bron moet overeenkomen met de gegevens op het
typeplaatje.
Hulpgreep aanpassen (zie afbeelding A)
Werk altijd met gemonteerde hulpgreep!
Draai het greepstuk van de hulpgreep 10 los.
Plaats de hulpgreep in de gewenste positie.
Draai het greepstuk van de hulpgreep vast.
Diepteaanslag instellen (zie afbeelding B)
Druk op de knop 4 voor de diepteaanslag 5.
Stel de diepteaanslag in op de gewenste boordiepte.
Laat de knop voor de diepteaanslag los.
Modus instellen
Gebruik de moduskeuzescha-
kelaar 6 alleen als de
machine stilstaat!
Druk op de ontgrendelingsknop 7.
Draai de moduskeuzeschakelaar op de gewenste
modus en laat de ontgrendelingsknop los.
Boren (zonder slag)
Hamerboren
Werktuigverstelling
Beitelen (met spilblokkering)
Boorhamer H 26-ACM
Bestelnummer 0702 229 X
Opgenomen vermogen 710 W
Onbelast toerental 0 – 1 100 min
-1
Onbelast aantal slagen 0 – 4 200/min
Slagkracht 0 – 3,1 J
Beitelverstelling 51
Gereedschapopname SDS-plus
Spanhalsdiameter 54 mm
Boorvermogen:
- Hout max. 30 mm
- Staal max. 13 mm
- Beton max. 26 mm
- Metselwerk max. 65 mm
Gewicht (zonder toebehoren)
ca. 3,1 kg
Veiligheidsklasse / II
H 26 ACM.book Seite 29 Freitag, 25. November 2005 8:37 08
