Tekniske data
Maskinelementer
1 Støvbeskyttelseskappe
2 Låsekappe
3 Låsering til værktøjsholder
4 Taste til dybdeanslag
5 Dybdeanslag
6 Driftsart-kontakt
7 Skifteknap til driftsartkontakt
8 Retningsomskifter
9 Start-stop-kontakt
10 Ekstrahåndtag
Tilbehør, som er illustreret og beskrevet i brugsvejledningen,
er ikke altid indeholdt i leveringen!
Beregnet anvendelsesområde
Maskinen er beregnet til hammerboring i beton,
teglsten og sten samt til mejselarbejde. Det er ligele-
des egnet til boring uden slag i træ, metal, keramik
og kunststof.
Brugeren bærer ansvaret for skader, som måtte
opstå som følge af ikke foreskrevet anvendelse.
Ibrugtagning
Kontrollér netspændingen: Strømkildens spænding
skal svare til angivelserne på maskinens typeskilt.
Ekstrahåndtag tilpasses (se billede A)
Der bør kun arbejdes med fastmonteret eks-
trahåndtag.
Ekstrahåndtagets greb 10 løsnes.
Ekstrahåndtaget sættes i den ønskede position.
Ekstrahåndtagets greb fastspændes.
Dybdeanslaget indstilles (se billede B)
Tryk på tasten 4 til dybdeanslag 5.
Dybdeanslag indstilles til den ønskede boredybde.
Taste til dybdeanslag slippes.

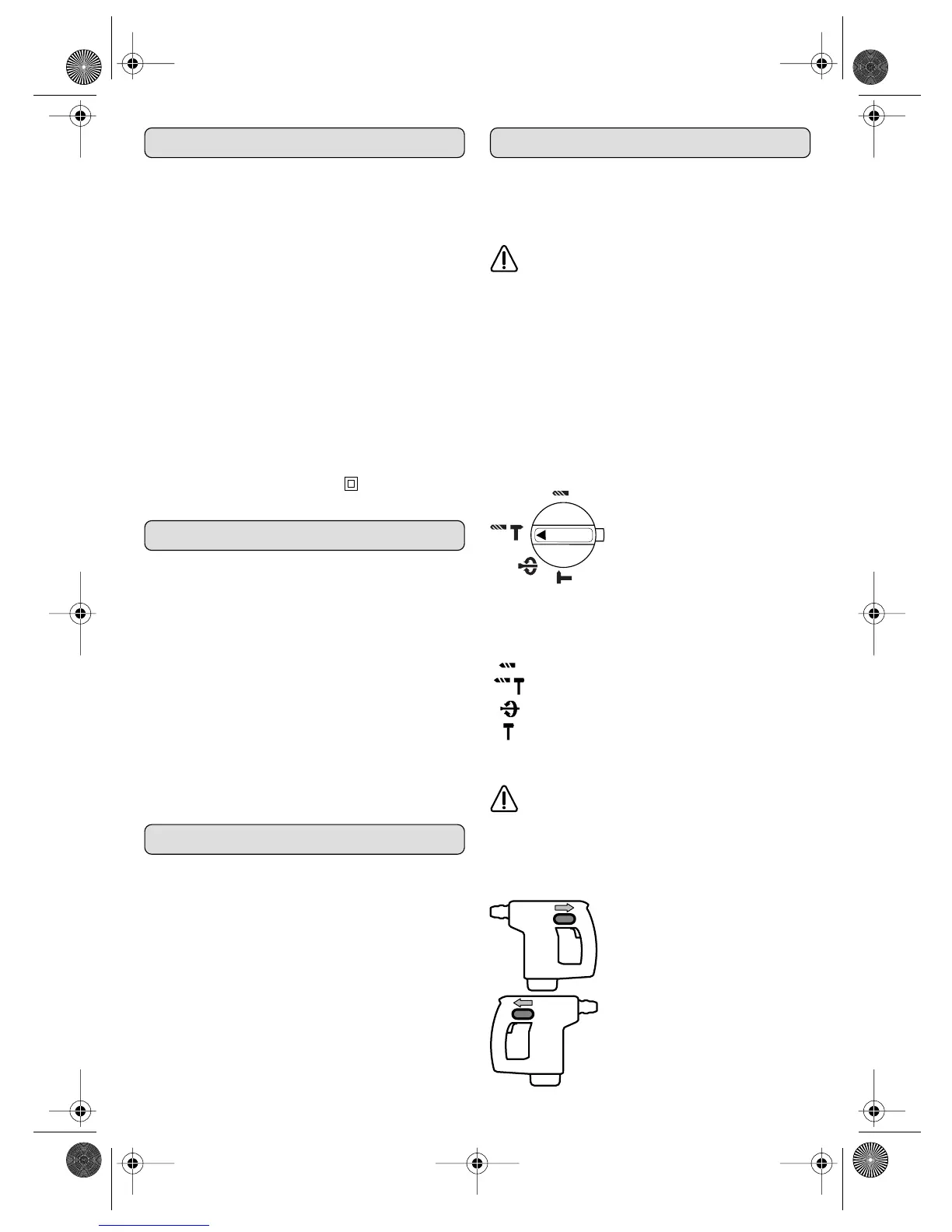

Indstil driftsart
Driftsart-kontakt 6 må kun
benyttes, når maskinen er i
stilstand!
Tryk på skifteknap 7.
Indstil driftsart-kontakten på den ønskede driftsart
og slip skifteknappen.
Boring (uden slag)
Hammerboring
Værktøjsindstilling
Mejsling (med spindellås)
Ændring af omdrejningsretning
Højre-/venstreomskifteren 8 må kun aktive-
res, når maskinen er slukket.
Højre-/venstreomskifteren 8 bruges til at ændre
maskinens arbejdsretning. Det er ikke muligt at
ændre maskinens arbejdsretning, når
start-stop-kontakten 9 er aktiveret.
Højredrejning
Tryk højre-/venstreomskifteren
til venstre indtil stop (normal
drift).
Venstredrejning
Tryk højre-/venstreomskifteren
til højre indtil stop.
Borehammer H 26-ACM
Bestillingsnummer 0702 229 X
Optagen effekt 710 W
Omdrejningstal, ubelastet 0 – 1 100 /min
Slagtal, ubelastet 0 – 4 200 /min
Enkelt slagenergi 0 – 3,1 J
Mejselindstillinger 51
Værktøjsholder SDS-plus
Spændehalsdiameter 54 mm
Boreydelse:
- Træ maks. 30 mm
- Stål maks. 13 mm
- Beton maks. 26 mm
- Murværk maks. 65 mm
Vægt (uden tilbehør) ca. 3,1 kg
Isolationsklasse / II
H 26 ACM.book Seite 33 Freitag, 25. November 2005 8:37 08
