Würth H 26-ACM User Manual

37
Tekniske data
Maskinelementer
1 Støvkappe
2 Låsehylse
3 Låsering for verktøyholder
4 Tast for dybdeanlegg
5 Dybdeanslag
6 Driftsmåte-valgbryter
7 Låseknapp for driftsmåte-valgbryter
8 Høyre-/venstregangsbryter
9 På-/av-bryter
10 Ekstrahåndtak
Tilbehør som er beskrevet og illustrert i bruksanvisningen inn-
går ikke alltid i leveransen!
Korrekt bruk
Maskinen er beregnet til hammerboring i betong,
murstein og stein samt til meisling. Den er også
egnet til boring uten slag i tre, metall, keramikk og
kunststoff.
Brukeren overtar ansvaret for skader som oppstår
ved gal bruk.
Start
Vær oppmerksom på nettspenningen: Spenningen
til strømkilden må stemme overens med informasjo-
nene på maskinens typeskilt.
Tilpasse tilleggshåndtaket (se bilde A)
Arbeide kun med montert tilleggshåndtak!
Vri løs grepet på tilleggshåndtaket 10.
Sett tilleggshåndtaket i ønsket stilling.
Skru fast grepet på tilleggshåndtaket.
Innstille dybdeanslaget (se bilde B)
Trykk tasten 4 for dybdeanlegg 5.
Innstill dybdeanslaget for ønsket boredybde.
Slipp tasten for dybdeanlegg.

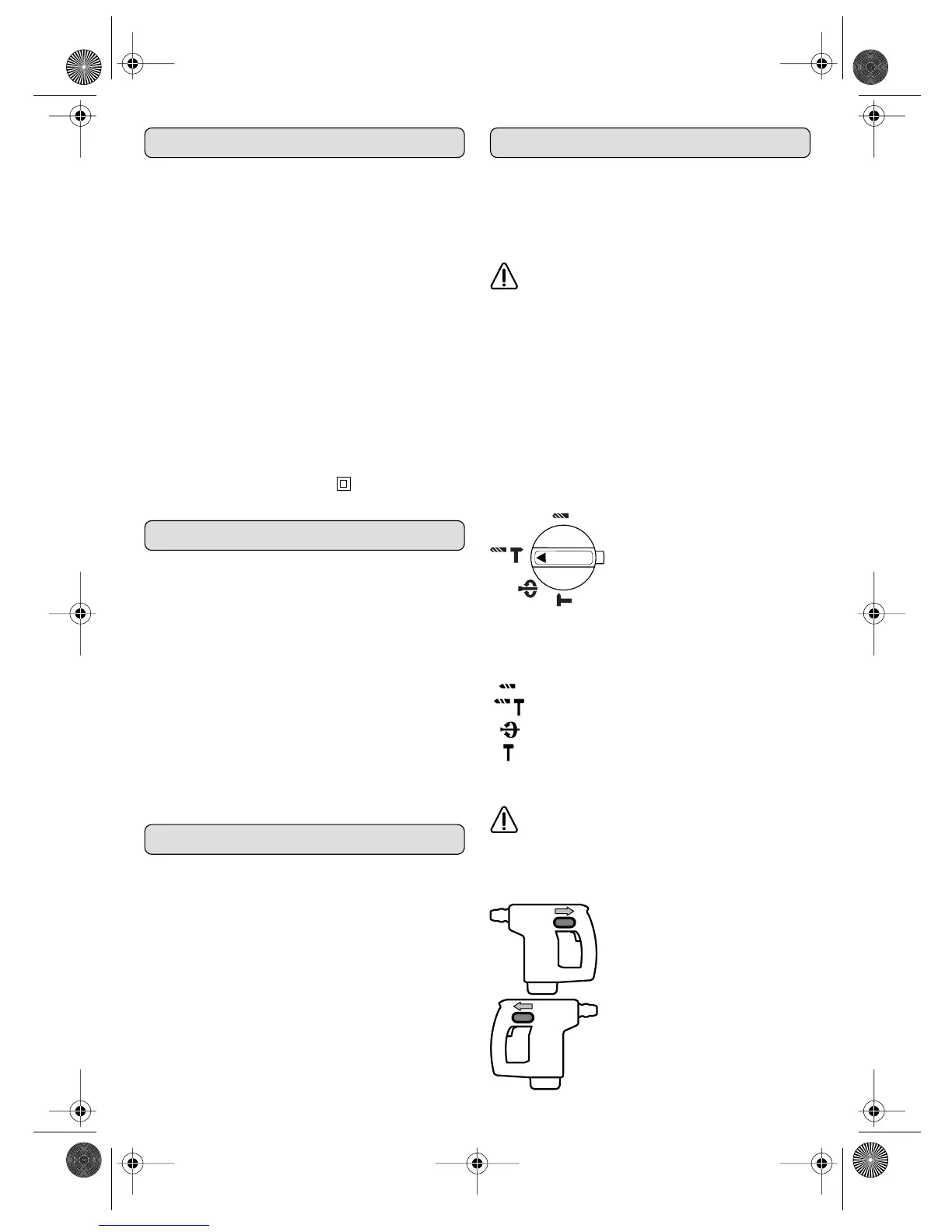

Innstille driftsmåte
Driftsmåte-valgbryteren 6 må
kun betjenes når apparatet
står stille!
Trykk låseknappen 7.
Sett driftsmåte-valgbryteren på ønsket driftsmåte og
slipp låseknappen.
Boring (uten slag)
Hammerboring
Verktøyjustering
Meisling (med spindellås)
Endring av dreieretningen
Dreieretningen må kun endres ved stillestå-
ende motor.
Med høyre-/venstrebryteren 8 endres maskinens
dreieretning. Ved utløst på-/av-bryter 9 er dette
ikke mulig.
Høyregang
Trykk høyre-/venstregangsbry-
teren mot venstre frem til ansla-
get (normal drift).
Venstregang
Høyre-/venstregangsbryteren
trykkes mot høyre frem til ansla-
get.
Borhammer H 26-ACM
Bestillingsnummer 0702 229 X
Opptatt effekt 710 W
Turtall, ubelastet 0 – 1 100 min
-1
Slagtall, ubelastet 0 – 4 200/min
Enkeltslagenergi 0– 3,1 J
Meiselinnstilling 51
Verktøyfeste SDS-plus
Spennhalsdiameter 54 mm
Boreeffekt:
- Tre max. 30 mm
- Stål max. 13 mm
- Betong max. 26 mm
- Murverk max. 65 mm
Vekt (uten tilbehør) ca. 3,1 kg
Beskyttelsesklasse / II
H 26 ACM.book Seite 37 Freitag, 25. November 2005 8:37 08
