41
Tekniset tiedot
Koneen osat
1 Pölynsuojus
2 Lukkoholkki
3 Työkaluistukan lukitus
4 Syvyydenrajoittimen painike
5 Syvyydenrajoitin
6 Käyttötavan valintakytkin
7 Käyttötavan valintakytkimen vapautuspainike
8 Suunnanvaihtokytkin
9 Käynnistyskytkin
10 Lisäkahva
Käyttöohjeissa kuvatut lisätarvikkeet eivät välttämättä sisälly
toimitukseen!
Asianmukainen käyttö
Laite on tarkoitettu iskuporaukseen betoniin, tiileen
ja kiveen sekä talttaustöihin. Se soveltuu myös iskut-
tomaan poraamiseen puuhun, metalliin keramiik-
kaan ja muoviin.
Käyttäjä on vastuussa vaurioista, jotka syntyvät asi-
attoman käytön johdosta.
Käyttöönotto
Tarkista verkkojännite: Virtalähteen jännitteen täy-
tyy olla sama, kuin mallikilpeen merkitty.
Lisäkahvan sovitus paikalleen
(katso kuvaa A)
Työskentele ainoastaan asennetun lisäkah-
van kanssa
Löysää lisäkahvan 10 kahvaosa.
Aseta lisäkahva haluttuun asentoon.
Kierrä lisäkahvan kahvaosa kiinni.
Syvyydenrajoittimen asetus
(katso kuvaa B)
Paina syvyydenrajoittimen 4 painiketta 5.
Säädä syvyydenrajoitin halutulle poraussyvyydelle.
Päästä syvyydenrajoittimen painike vapaaksi.

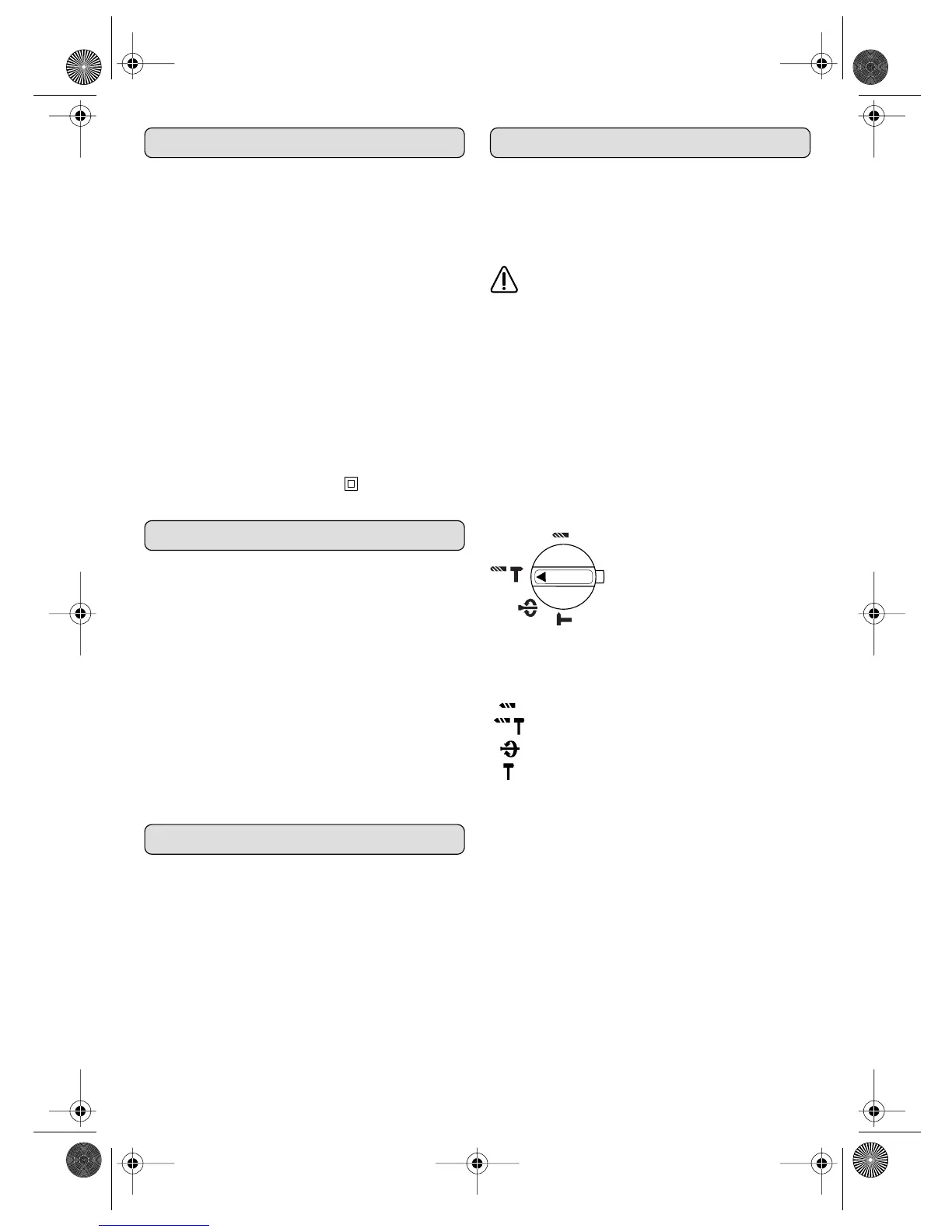

Käyttötavan asetus
Käytä käyttötavan valintakyt-
kintä 6 ainoastaan, kun laite
on pysähtyneenä!
Paina vapautuspainiketta 7.
Aseta käyttötavan valintakytkin halutulle käyttöta-
valle ja vapauta vapautuspainike.
Poraus (iskuton)
Iskuporaus
Työkalun säätö
Piikkaus (karan lukituksella)
Poravasara H 26-ACM
Tilausnumero 0702 229 X
Ottoteho 710 W
Tyhjäkäyntikierrosluku 0 – 1 100 min
-1
Tyhjäkäynti-iskuluku 0 – 4 200 min
-1
Yksittäisen iskun energia 0 – 3,1 J
Taltan asentoja 51
Työkalunpidin SDS-plus
Kiinnityskaulan halkaisija 54 mm
Porausteho:
- Puu maks. 30 mm
- Teräs maks. 13 mm
- Betoni maks. 26 mm
- Muuraus maks. 65 mm
Paino (ilman tarvikkeita) n. 3,1 kg
Suojausluokka / II
H 26 ACM.book Seite 41 Freitag, 25. November 2005 8:37 08
