45
Tekniska data
Maskinens komponenter
1 Dammskydd
2 Spärrhylsa
3 Arreteringsring för verktygshållare
4 Knapp för djupanslag
5 Djupanslag
6 Driftlägesomkopplare
7 Utlösningsknapp för driftlägesomkopplaren
8 Riktningsomkopplare
9 Strömställare Till/Från
10 Stödhandtag
I bruksanvisningen avbildat och beskrivet tillbehör ingår inte
alltid i leveransen!
Ändamålsenlig användning
Maskinen är avsedd för hammarborrning i betong,
tegel och sten samt för bilning. Den kan även använ-
das för borrning utan slag i trä, metall, keramik och
plast.
Användaren ansvarar för skador som uppstår till
följd av icke ändamålsenlig användning.
Start
Kontrollera nätspänningen: Kontrollera att ström-
källans spänning överensstämmer med uppgifterna
på maskinens typskylt.
Anpassning av extrahandtaget (se bild A)
Arbeta endast med monterat extrahandtag!
Vrid loss extrahandtagets grepp 10.
Ställ in extrahandtaget i önskad ställning.
Dra åt extrahandtagets grepp.
Inställning av djupanslaget (se bild B)
Tryck knappen 4 för djupanslag 5.
Ställ in djupanslaget på önskat borrdjup.
Släpp knappen för djupanslag

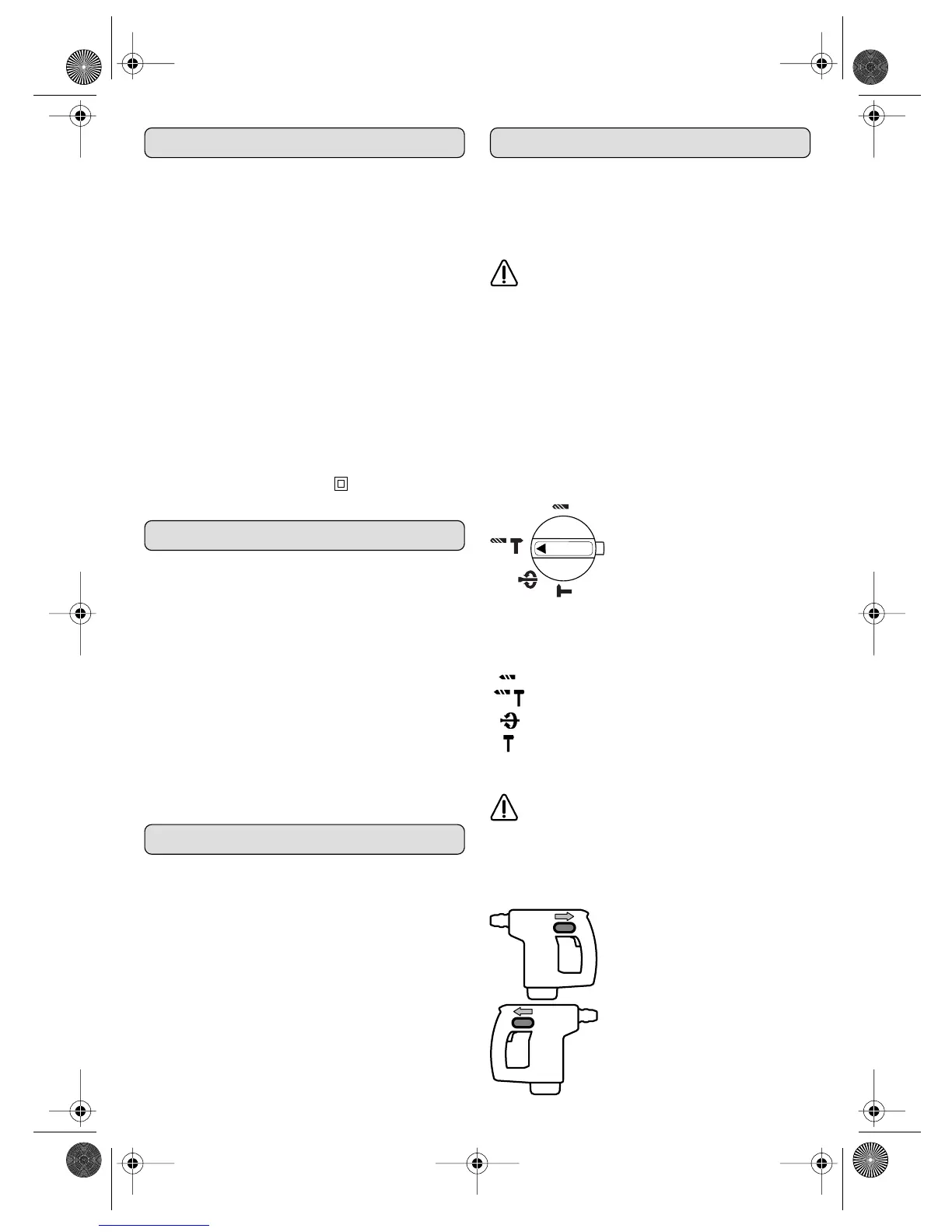

Inställning av driftläge
Koppla endast om driftlä-
gesomkopplaren 6 när maski-
nen står stilla!
Tryck utlösningsknappen 7.
Ställ in driftlägesomkopplaren på önskat driftläge
och släpp utlösningsknappen.
Borra (utan slag)
Hammarborrning
Verktygsomkoppling
Mejsling (med spindelarretering)
Omkoppling av rotationsriktning
Observera att omkoppling av riktnings-
omkopplaren 8 endast får ske vid stilla-
stående maskin.
Med riktningsomkopplaren 8 kopplas maskinens
rotationsriktning om. Vid påverkad strömställare
Till/Från 9 är detta inte möjligt.
Högergång
Tryck riktningsomkopplaren åt
vänster mot stopp (normaldrift).
Vänstergång
Tryck omkopplaren för rota-
tionsriktning åt höger mot
stopp.
Borrhammare H 26-ACM
Artikelnummer 0702 229 X
Märkeffekt 710 W
Tomgångsvarvtal 0 – 1 100 r/min
Tomgångsslagtal 0 – 4 200 r/min
Enkel slagenergi 0 – 3,1 J
Mejsellägen 51
Verktygsfäste SDS-plus
Inspänningshalsdiameter 54 mm
Borreffekt:
- Trä max. 30 mm
- Stål max. 13 mm
- Betong max. 26 mm
- Murverk max. 65 mm
Vikt (utan tillbehör) ca. 3,1 kg
Skyddsklass / II
H 26 ACM.book Seite 45 Freitag, 25. November 2005 8:37 08
