www.xprgroup.com
10

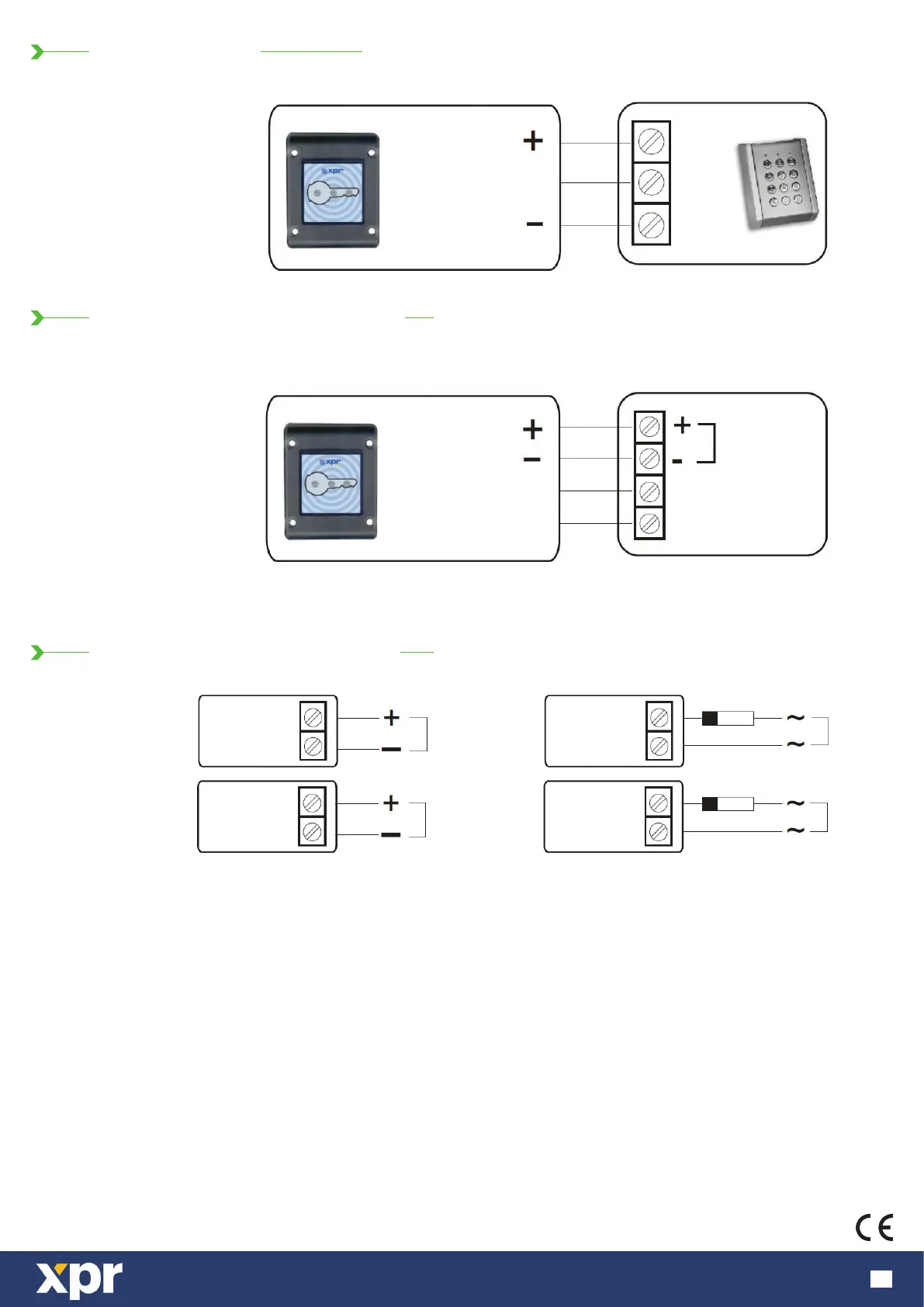

Codix Verbinding
Wiegand / Data Clock Verbinding
Aansluiting Spanningsvrije LED’s
Belangrijk: 1. Maximumkabellengte = 50 meter
2. Type van kabel = AWG 18/20
Werking: Het gele LED knippert in standby modus elke 5 seconden
In operationele stand zal het gele LED en knipperen en de buzzer hoorbaar zijn wanneer een kaart wordt aangeboden.
Belangrijk: 1. Installeer niet bij hoog voltage bekabeling
2. Wanneer geïnstalleerd op dezelfde hoogte, handhaaf een minimum van 50 centimeters afstand tussen twee lezers
3. Plaats een metalen plaat wanneer back to back wordt gemonteerd
4. Gebruik VPC MULTIPRO programmeerapparaat om de protocolcharacterestieken te programmeren
Dit product voldoet aan de eisen van de EMC-richtlijn 2014/30/EU, Radioapparatuur richtlijn 2014/53/EU. En voldoet tevens aan de RoHS2-richtlijn (BGS) EN50581:2012
DC Voltage DC Voltage
+LG +LG
+LR
+LR
-LG -LG
-LR
-LR
12V DC 12V AC
12V DC
12V AC
IN 4001
IN 4001
XPROX EX5...
DATA
+9V
DATA
GND
XPROX
D0/CLOCK
D1/DATA
D0/CL
D1/DA
12V
DC(CC)
