4

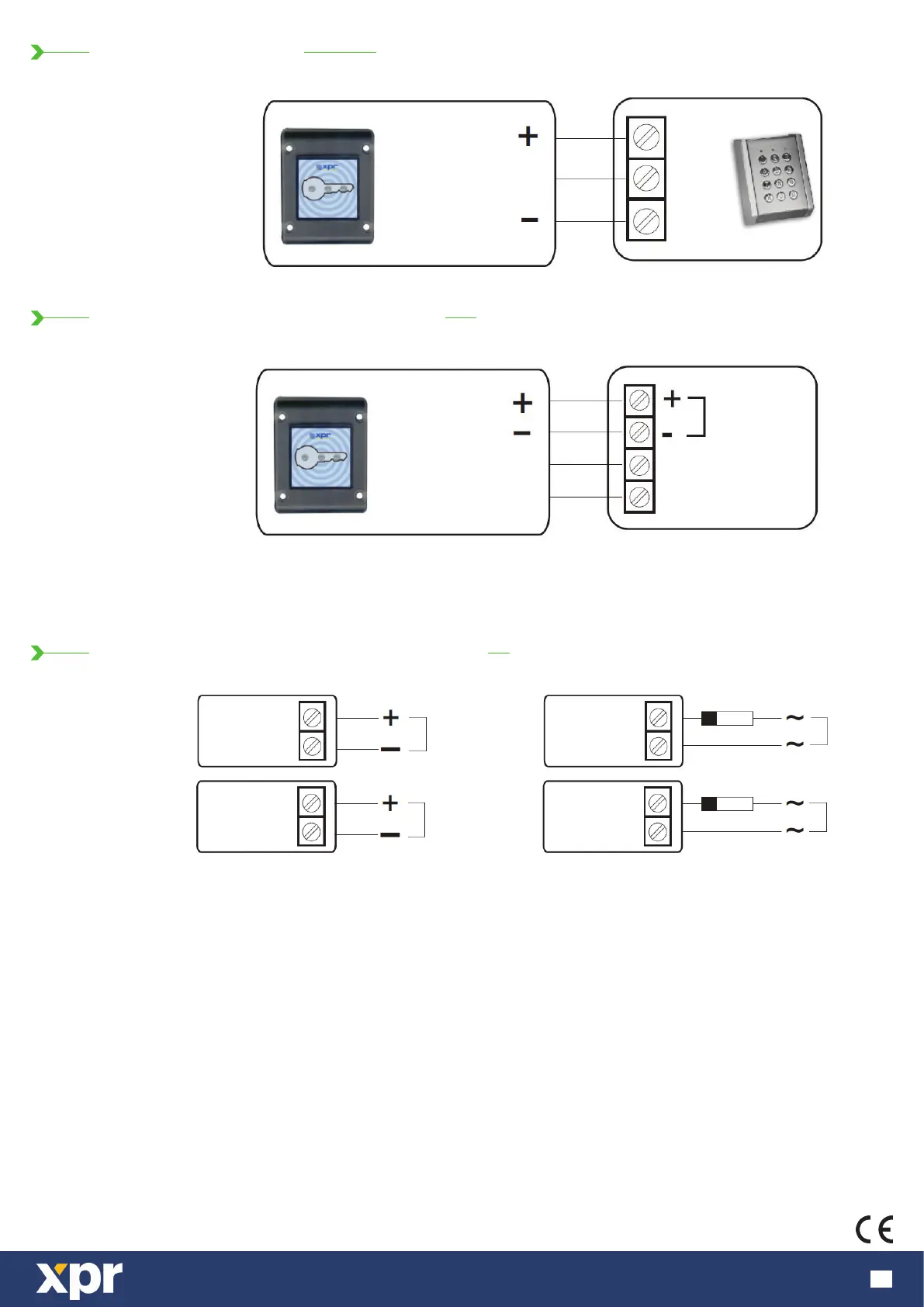

Raccordements Codix
Raccordements Wiegand / Data/Clock
Raccordement des Leds libres de potentiel
Note: 1. Distance Maximum du Câble = 50 mètres
2. Type de Câble = AWG 18/20
Fonctionnement: Au repos, la Led Jaune clignote toutes les 5 secondes
En action, la Led jaune s’illumine et le buzzer retentit quand une carte lui est présentée.
Note: 1. Ne pas installer le lecteur à proximité de câbles 220V
2. Respecter une distance minimale de 50 cm entre 2 lecteurs
3. Insertion d’une protection métallique entre 2 lecteurs lorsqu’il sont positionnés dos à dos
4. Utilisation du Multipro pour sélectionner et programmer les protocoles
Ce produit est conforme aux exigences de la directive CEM 2014/30/UE, directive sur les équipements radio 2014/53/EU. En outre, il est conforme à la directive RoHS2 EN50581:2012
Courant Continu Courant Alternatif
+LG +LG
+LR
+LR
-LG -LG
-LR
-LR
12V DC 12V AC
12V DC
12V AC
IN 4001
IN 4001
XPROX EX5...
DATA
+9V
DATA
GND
XPROX
D0/CLOCK
D1/DATA
D0/CL
D1/DA
12V
DC(CC)
