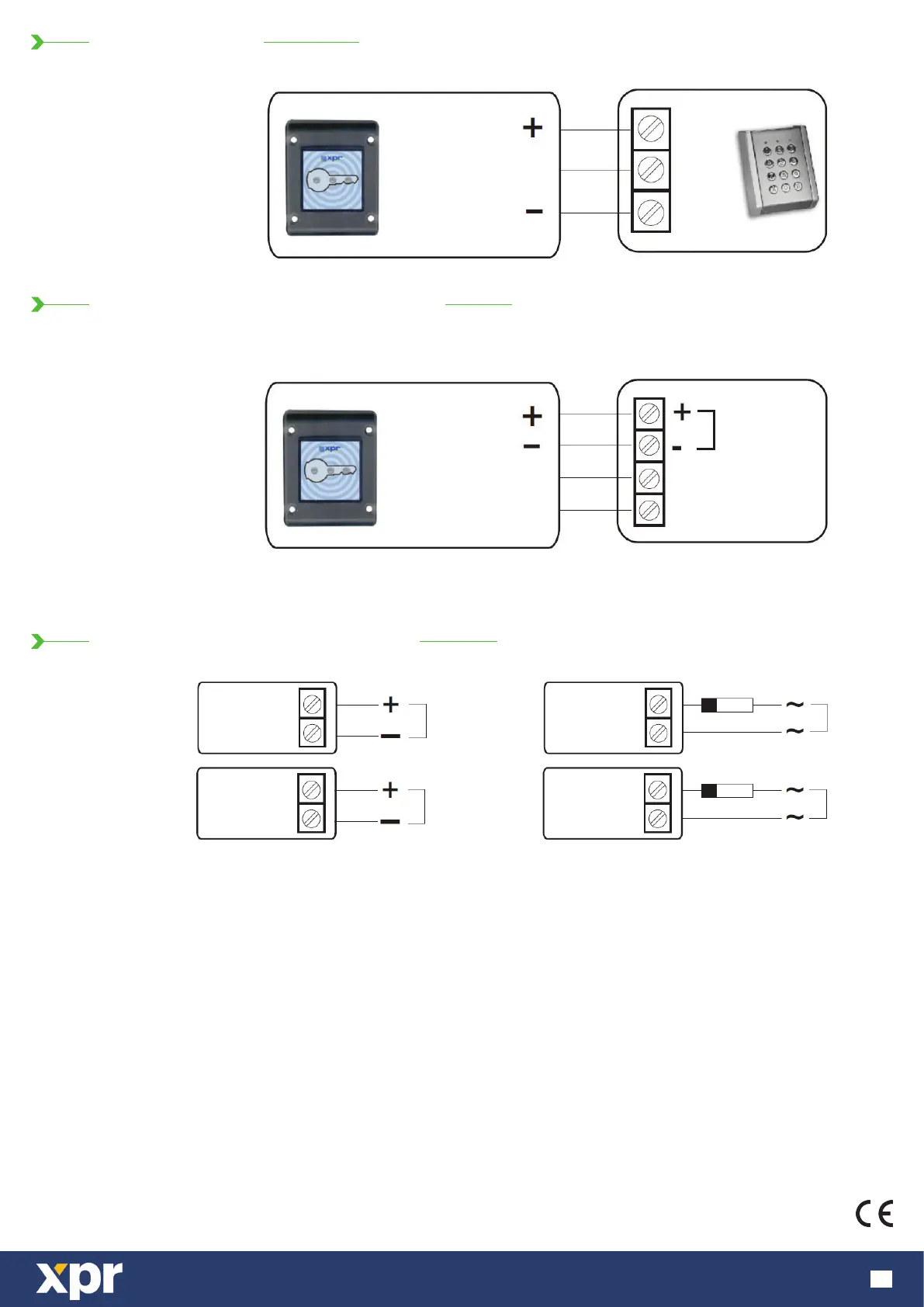

CODIX Anschluss
WIEGAND / CLOCK & DATA Anschluss
Anschluss der potentialfreien LEDs
Hinweis: 1. maximale Kabellänge = 50 Meter
2. Kabeltyp = AWG 18/20
Statusanzeige: Im Standby blinkt die gelbe LED alle 5 Sekunden
Wird eine Karte eingelesen blinkt die gelbe LED und ein Bestätigungssignal ertönt
Bitte beachten: 1. Installieren Sie das Gerät nicht in der Nähe von Starkstromleitungen
2. Werden 2 Leser auf derselben Oberläche montiert, muss ein Mindestabstand von 50 cm zwischen den Lesern eingehalten werden.
3. Bei der Montage von 2 Lesern direkt hintereinander, müssen diese durch eine Metallplatte voneinander abgeschirmt werden.
4. Verwenden Sie das VPC MULTIPRO Programmiergerät um das Protokoll zu wählen und Einstellungen vorzunehmen.
Dieses Produkt erfüllt die Bestimmungen der EMVRichtlinie 2014/30/EU und der Richtlinie für Funkanlangen 2014/53/EU. Darüber hinaus entspricht es der RoHS2Richtlinie EN50581:2012.
Gleichstrom Wechselstromm
+LG +LG
+LR
+LR
-LG -LG
-LR
-LR
12V DC 12V AC
12V DC
12V AC
IN 4001
IN 4001
XPROX EX5...
DATA
+9V
DATA
GND
XPROX
D0/CLOCK
D1/DATA
D0/CL
D1/DA
12V
DC(CC)
