XTA311
Soporte de barra
de sonido para TV

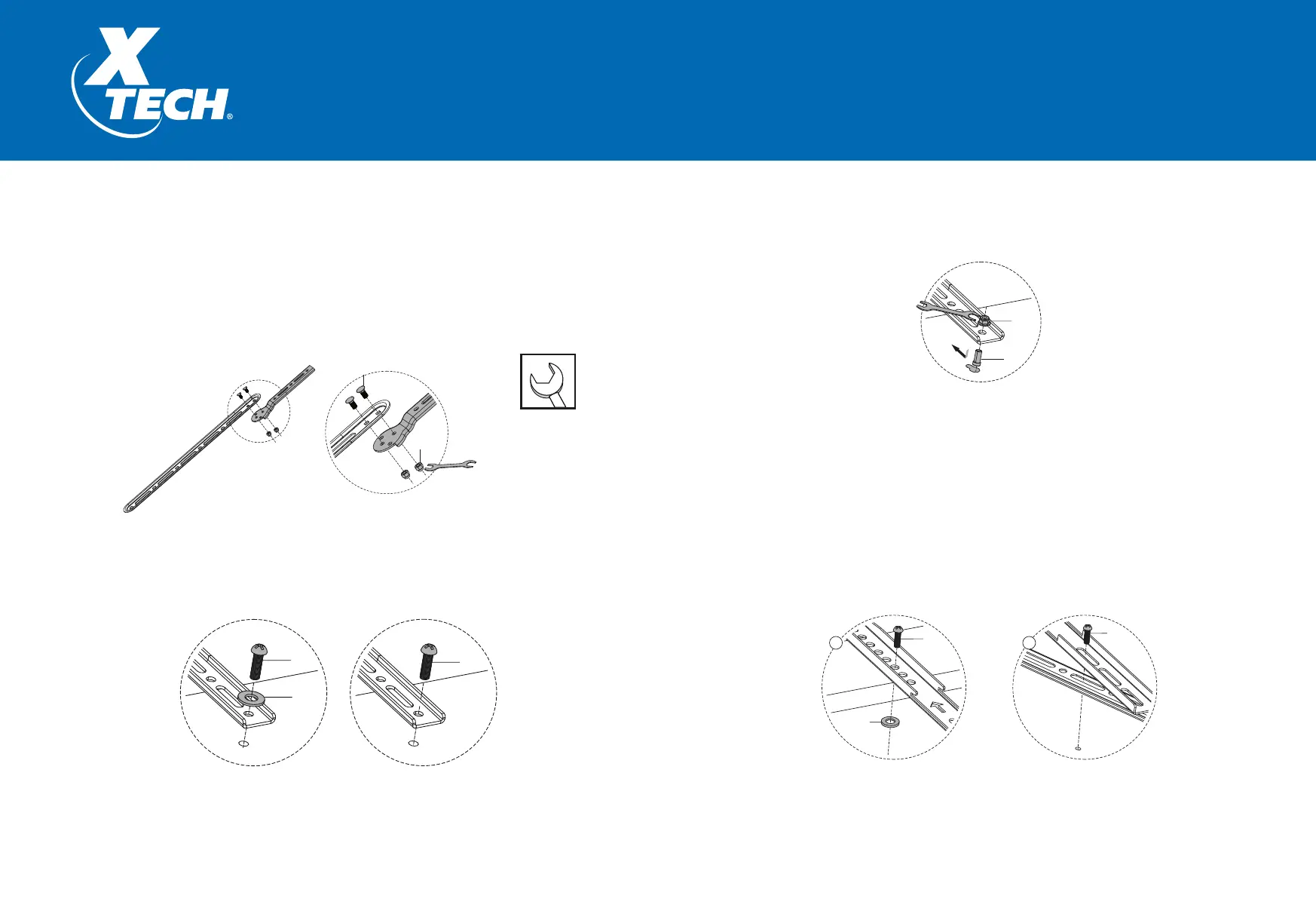

1b-1. Utiliza una llave de boca para ajustar los brackets a las extensiones con
los tornillos M6x10 (C) y las tuercas M6 (D). No los ajustes demasiado pues
las extensiones necesitarán espacio para moverlas hacia afuera o hacia
adentro según la configuración de la barra de sonido y del televisor.
1b-2. Selecciona entre los tornillos M4x14 (E) o M5x14 (F) y las arandelas
planas de metal D5 (H) para ajustarlos a los brackets con un destornillador. Si
usas los tornillos M6x14 (G) no necesitarás utilizar las arandelas planas de
metal D5.
- Dependiendo de la barra de sonido puede que necesites usar específica-
mente los tornillos M6x14 (I) para ajustar los brackets a la barra de sonido.
Luego, utiliza una llave de boca para colocar y ajustar las tuercas M6 (J) al
bracket y a la barra de sonido.
Nota: Dependiendo de los agujeros de los brackets puede o no que necesites
algunos componentes como se muestra en las imágenes abajo.
1b-3. Si seleccionas los tornillos M6x14 para ajustar el soporte de la barra de
sonido al soporte del televisor también necesitarás las arandelas planas (R)
como se muestra en la imagen.
B. Instalación con las extensiones
Modo ancho
C
D
E/F
H
G
J
I
G
R
1
G
2
