Xtrig ROCS PRO - Page 2

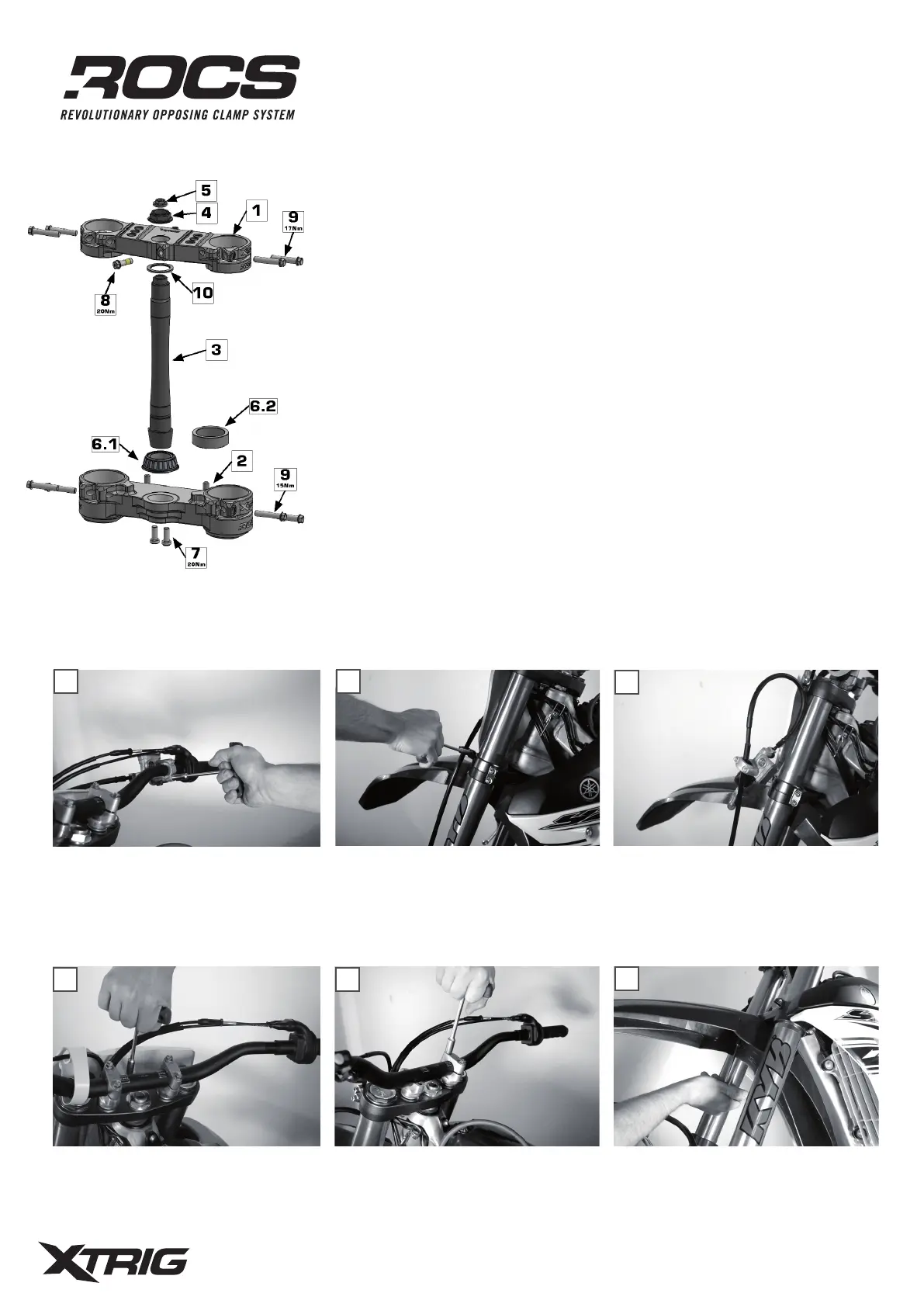

(1) 1x XTRIG ROCS Pro Gabelbrücke oben
(2) 1x XTRIG ROCS Pro Gabelbrücke unten
(3) 1x XTRIG Pro Gabelschaftrohr mit Excenter Verstellung
(4) 1x Einstellmutter
(5) 1x Sicherungsschraube SW13
(6.1) 1x Kegelrollenlager
(6.2) 1x Lagerschale
(7) 2x Schraube M8x20 SW6
(8) 1x Schraube M8x25 SW10
(9) 8x Schraube M8x40 SW10
(10) je nach Modell,1x O-Ring oder 1x Dichtring
Anleitung Montage XTRIG Rocs Pro Gabelbrücke
Diese Anleitung kann in einzelnen Details modellabhängige Abweichungen haben. Grundlegend
soll der Einbau der Gabelbrücke beschrieben werden und die Einstellung des Versatzes gezeigt
werden.
Vorbereitungen:
Das gereinigte Motorrad am Rahmen so abstützen, dass das Vorderrad angehoben ist.
DEMONTAGE DER SERIENGABELBRÜCKE:
Bremspumpe demontieren
Startnummerntafel modellabhängig
demontieren
Bremsleitungsführung demontieren
Lenker und eventuelle Befestigungen wie
Kabelbinder demontieren
Bremspumpe an Bremsleitung montieren
Kotflügel demontieren
MONTAGEANLEITUNG
Lieferumfang:
5.
1. 2.
3.
4.
6.
