Xtrig ROCS PRO - Page 9

Desserrer l'écrou de fixation de l'étrier
triple supérieur
Déposer le triple collier de serrage
supérieur
Graissez le roulement de la tête de
direction de la pince triple XTRIG
prémontée avec une graisse pour
roulements appropriée.
Mettez le pont supérieur du ventilateur et
serrez l'écrou de réglage (4) à la main.
Remarque: ce n'est qu'à ce moment-là que
l'on peut relâcher le triple étrier inférieur.
Insérez la fourche, y compris la roue
avant et le système de freinage, dans le
pince triple.
Attention: Maintenant, ne serrez que la
vis M8x40 (9) de l'étrier triple supérieur
avec un couple de 17 Nm.
Desserrer les pinces de la triple pince
supérieure et inférieure
Retirez la fourche avec la roue avant et
le système de freinage vers le bas
Démontez l'étrier triple inférieur, nettoyez la
tête de direction et le siège du roulement
de la moto.

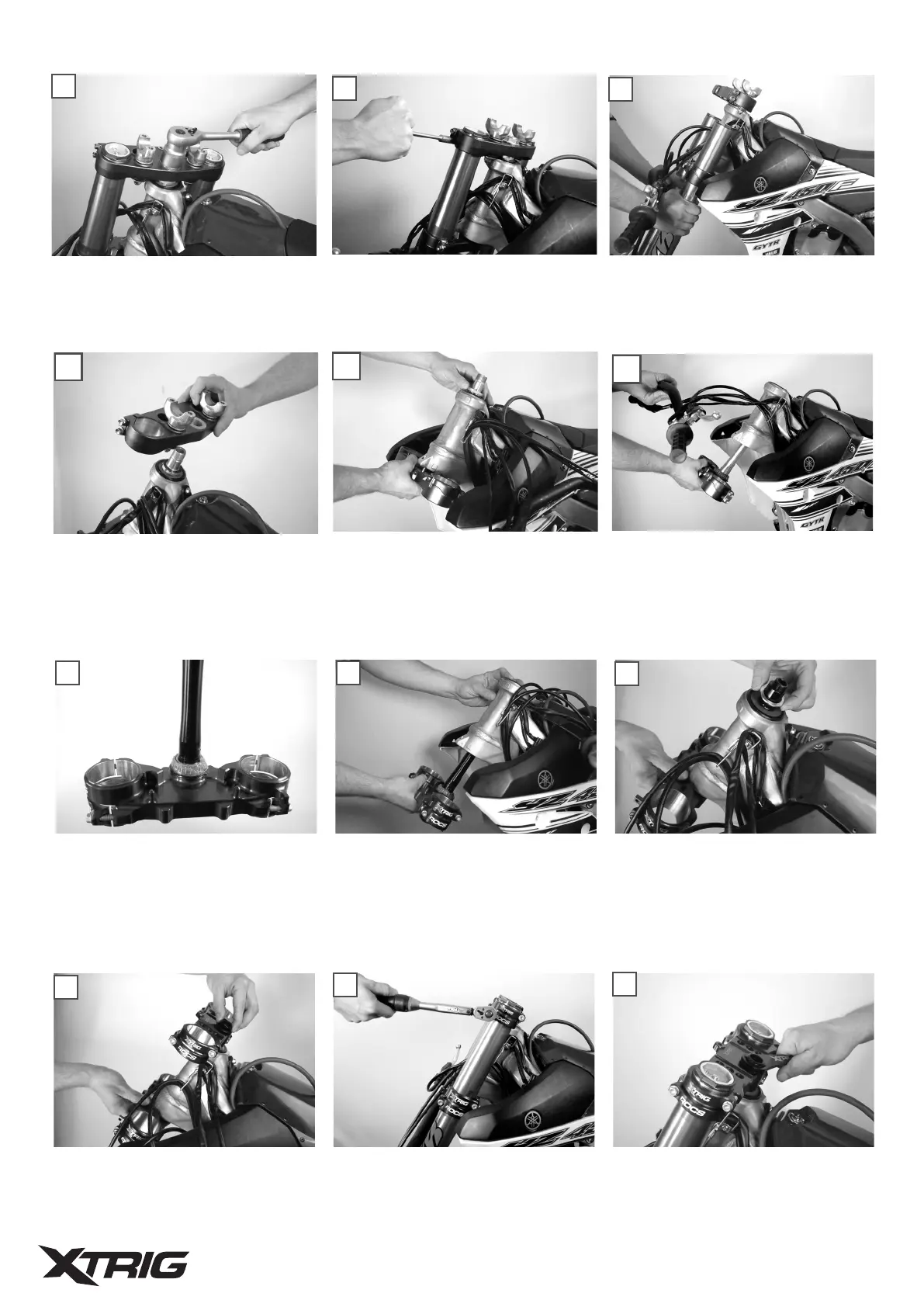

INSTALLATION DE LA PINCE TRIPLE XTRIG ROCS PRO:
DÉMONTAGE DU PONT DE FOURCHE DE LA SÉRIE:
7.
8.
9.
10.10.10.10.10.10.10.10.10.10.10.10.10.10.10.10.10.10.10.10.10.10.10.10.10.10.10.10.10.10.10.10.10.10.10.
10.
11.
12.
1. 2.
3.
Poussez le collier triple inférieur dans la tête
de direction tout en maintenant le roulement
supérieur de la tête de direction et la
rondelle d'étanchéité contre lui.
Remarque: ne pas relâcher le triple étrier
inférieur, continuer à appuyer dans le sens
de l'installation
Montez maintenant le joint du palier de la
tête de direction (bague d'étanchéité ou
joint torique), selon le modèle.
4.
5.
6.
Réglez le jeu de roulement requis à l'aide
de l'écrou de réglage (4).
Maintenez l'étrier triple inférieur et retirez
l'écrou de réglage du roulement de la tête
de direction.
