IT - Traduzione delle istruzioni per l’uso originali
(valide anche per versioni speciali)
PREMESSA
I prodotti di CMCO Industrial Products GmbH sono stati costruiti in conformità agli
standard tecnici di ultima generazione generalmente approvati Tuttavia, un uso non
corretto dei prodotti può causare pericoli all'incolumità e alla vita degli utenti o di terzi
e/o danni al paranco o altri beni.
La società utilizzatrice è responsabile dell'istruzione conforme e professionale del
personale operativo. A tal fine, tutti gli operatori devono leggere attentamente queste
istruzioni prima della prima messa in funzione.
Le presenti istruzioni per l'uso hanno lo scopo di far familiarizzare l'utente con il
prodotto utilizzando le possibilità di impiego in modo conforme. Le istruzioni per l'uso
contengono informazioni importanti su come utilizzare il prodotto in modo sicuro,
corretto ed economico. Seguendo queste istruzioni si possono evitare pericoli, ridurre i
costi di riparazione e tempi di inattività e allo stesso tempo aumentare l'affidabilità e la
durata del prodotto. Le istruzioni devono essere sempre consultabili nel luogo dove è
funzionante il prodotto. Oltre alle istruzioni per l'uso e alla norma per la prevenzione
degli infortuni in vigore nel paese in cui viene utilizzato il prodotto, devono essere
rispettate le norme comunemente accettate per il lavoro sicuro e professionale.
Il personale responsabile per il funzionamento, la manutenzione o la riparazione del
prodotto deve leggere, comprendere e seguire queste istruzioni per l'uso.
Le misure di protezione indicate garantiranno la sicurezza necessaria solo se il prodotto
viene utilizzato correttamente e installato e/o sottoposto a manutenzione come indicato
nelle istruzioni. La società utilizzatrice si impegna a garantire un funzionamento del
prodotto sicuro ed esente da pericoli.
UTILIZZO CONFORME
Lo strumento di sollevamento è usato per la creazione rapida di un punto di ancoraggio,
per il rinvio di una fune o, in combinazione con altri rinvii, per il montaggio di un
paranco.
Ogni uso diverso o improprio è scorretto. Columbus Mckinnon Industrial Product GmbH
non accetterà nessuna responsabilità per danni dovuti a tale uso. Il rischio è a carico
del singolo utilizzatore o della società.
La portata indicata sull'unità (WLL) è il carico massimo sollevabile. La portata risulta
inoltre dai dati dei perni delle funi metalliche utilizzate e dalla tipologia relativa di
ancoraggio.
L'utilizzo e la manutenzione della fune metallica impiegata devono essere rispettati in
conformità alla norma DIN 15020 Foglio 2.
La selezione e il calcolo della struttura portante idonea spettano alla società
utilizzatrice.
Il punto di ancoraggio e la sua struttura portante devono essere progettati per i carichi
massimi previsti (peso proprio dell'unità + portata).
Lo strumento di sollevamento deve essere regolato sul punto di ancoraggio in modo da
potersi allineare liberamente tra lo spezzone di corda in ingresso e in uscita.
Al momento di procedere alla sospensione dell'unità, l'operatore deve assicurarsi che il
paranco, l'unità stessa, la sospensione o il carico non possano arrecare pericoli a sé
stesso durante l'azionamento.
L'operatore deve iniziare a muovere il carico solo dopo che sia stato agganciato
correttamente e che tutte le persone siano al di fuori della zona di pericolo.
Non è permesso restare o passare al di sotto di un carico sospeso.
Non lasciare i carichi in condizione bloccata o sospesa per lungo tempo o senza
sorveglianza.
Il paranco può essere impiegato a una temperatura ambiente tra -10°C e +50°C.
Consultare la casa produttrice in caso di condizioni di lavoro estreme.
Consultare la casa produttrice prima dell'utilizzo se il paranco viene impiegato in
ambienti particolari (alto tasso di umidità, corrosione, salinità, alcalinità) o per
trasportare materiali pericolosi (es. materiali fusi ad alte temperature e radioattivi).
Il rinvio della fune di trazione deve avvenire esclusivamente con bozzelli funzionali e
con dimensioni idonee (rulli di rinvio).
Utilizzando ganci di traino e/o funi o catene di ancoraggio, è necessario rispettare il
corretto dimensionamento.
Per l'ancoraggio di un carico, è necessario utilizzare solo strumenti omologati e
collaudati.
L'utilizzo conforme è determinato dall'osservanza delle istruzione per l'uso nonché delle
istruzioni di manutenzione.
In caso di malfunzionamenti o anomali rumori di funzionamento, è necessaria
l'immediata messa fuori funzione del paranco.
UTILIZZO NON CONFORME
(elenco non completo)
La portata dell'unità (WLL) non deve essere superata.
È vietato lasciar cadere un carico nella fune allentata: pericolo di rottura della fune.
Lo strumento di sollevamento deve essere azionato solo con funi metalliche, il cui
diametro corrisponde all'indicazione della targhetta di identificazione.
È vietata la rimozione o la copertura delle diciture (es. con etichette adesive), dei
segnali di avvertenza o della targhetta di identificazione.
Durante il trasporto del carico è necessario prevenire il movimento oscillatorio e l'urto
con ostacoli.
Il carico non deve muoversi nelle zone non visibili dall'operatore. Se necessario, deve
ricorrere alla posizione ausiliaria.
Sono vietati i lavori di saldatura sull'unità. L'unità non deve essere utilizzata come cavo
di messa a terra durante i lavori di saldatura.
È vietata la trazione obliqua, ovvero i carichi laterali dell'alloggiamento e/o del gancio.
Non deve essere utilizzata un'unità modificata senza la consultazione della casa
produttrice.
È vietato l'uso dello strumento di sollevamento per il trasporto di persone.
Non annodare la fune né accorciarla o allungarla con morsetti, viti o simili. Le funi non
devono essere riparate.
È vietata la rimozione della staffa di sicurezza dal gancio.
Non caricare la punta del gancio. Lo strumento di ancoraggio deve sempre trovarsi alla
base del gancio.
Il carico sollevato non deve ruotare, poiché la fune di trazione e il gancio di carico
dell'unità non sono concepiti per la rotazione dei carichi sospesi. Se è prevista la
rotazione in condizioni normali di esercizio, è necessario utilizzare i cosiddetti perni
antitorsione o consultare la casa produttrice. La fune non deve torcersi poiché può
comportare malfunzionamenti all'unità e danni alla fune stessa.
È necessario verificare che il gancio blocchi in modo sicuro il coperchio della fune.
Utilizzando funi di trazione, è necessario rispettare il corretto dimensionamento. È
necessario rispettare i principi della norma DIN 15020 relativi alle trasmissioni a fune.
Un solo carico può essere sospeso al gancio dello strumento di sollevamento.
Non toccare mai le parti in movimento.
Non lasciar cadere l'unità da un'altezza elevata. Posizionarla sempre in modo corretto
sul pavimento.
L'unità non deve essere impiegata in un'atmosfera a rischio di esplosione.
MONTAGGIO
Verifica dei punti di ancoraggio
Il punto di ancoraggio per il paranco deve essere scelto in modo tale che la struttura
portante, sulla quale deve essere montato, abbia una stabilità sufficiente e che le forze
previste possano essere caricate in modo sicuro.
È necessario far in modo che l'unità possa anche allinearsi liberamente sotto il carico,
in caso contrario possono verificarsi carichi aggiuntivi non consentiti.
La selezione e il calcolo della struttura portante idonea spettano alla società
utilizzatrice.
ATTENZIONE: L'impiego del paranco in associazione ai rulli di rinvio (principio di
trazione del bozzello) consente l'applicazione molteplice del peso del carico sulla
struttura portante.
COLLAUDO PRIMA DELLA PRIMA MESSA IN FUNZIONE
Prima della prima messa in funzione, prima della rimessa in funzione e dopo modifiche
sostanziali, il prodotto, inclusa la struttura portante, deve essere collaudato da una
persona qualificata*. Il collaudo consiste sostanzialmente in un controllo visivo e
funzionale. Tali collaudi devono garantire che il paranco si trovi in condizioni sicure, sia
posizionato conformemente e pronto all'uso e che eventuali difetti o danni siano
individuati e corretti.
*Tra le persone qualificate rientrano ad es. gli installatori di manutenzione della casa
produttrice o del fornitore. L'imprenditore può incaricare anche il personale
specializzato, istruito conformemente, della propria azienda per l'esecuzione del
collaudo.
ATTENZIONE: durante l'utilizzo di funi metalliche è necessario indossare guanti
protettivi.
COLLAUDO PRIMA DELL'INIZIO DEL LAVORO
Prima di ogni inizio di lavoro, è necessario verificare la presenza di difetti e guasti visivi
quali ad es. deformazioni, fessure, usura e segni di corrosione sull'unità, incluse la
sospensione, l'attrezzatura e la struttura portante. È necessario inoltre controllare il
freno e il corretto aggancio dell'unità e del carico.
Verifica dei punti di ancoraggio
Il punto di ancoraggio per il paranco deve essere scelto in modo tale che la struttura
portante, sulla quale deve essere montato, abbia una stabilità sufficiente e che le forze
previste possano essere caricate in modo sicuro.
È necessario far in modo che l'unità possa anche allinearsi liberamente sotto il carico,
in caso contrario possono verificarsi carichi aggiuntivi non consentiti.
La selezione e il calcolo della struttura portante idonea spettano alla società
utilizzatrice.
ATTENZIONE: L'impiego del paranco in associazione ai rulli di rinvio (principio di
trazione del bozzello) consente l'applicazione molteplice del peso del carico sulla
struttura portante.
Verifica della fune
ATTENZIONE: durante l'utilizzo di funi metalliche è necessario indossare guanti
protettivi.
È necessario verificare la presenza di difetti esterni, deformazioni, pieghe, rotture di
singoli funi o trefoli, ammaccamenti, rigonfiamenti, danni da ruggine (es. segni di
corrosione), forte surriscaldamento e forte usura delle giunzioni terminali delle funi (es.
della bussola di pressione). I danni alla fune possono comportare malfunzionamenti e
ulteriori danni al paranco a fune. I fili rotti e sporgenti delle funi metalliche possono
condurre a lesioni.
Se vengono stabiliti danni lievi (che non comportano ancora la sostituzione della fune),
è necessario abbreviare gli intervalli di controllo.
Verifica del gancio
È necessario verificare la presenza di fessure, deformazioni, danni, usura e segni di
corrosione sul gancio di sospensione e di carico. La staffa di sicurezza deve essere
facilmente manovrabile e completamente funzionale.
Controllo funzionale
Prima della messa in funzione è necessario testare la funzione perfetta della
trasmissione a fune in condizioni scariche.
FUNZIONE / FUNZIONAMENTO
Installazione, manutenzione, controllo
Solo persone, che hanno dimestichezza con le unità, possono essere incaricate
dell'installazione, della manutenzione o del controllo indipendente dei paranchi.
È compito dell'imprenditore incaricarli dell'installazione, della manutenzione e
dell'attivazione delle unità. L'operatore deve inoltre conoscere le normative di sicurezza
specifiche del paese.
Inserimento di una fune metallica
Prima dell'inserimento di una fune metallica, è necessario verificare che il diametro
della fune sia idoneo al rullo della fune. Ruotare lateralmente di 90° il gancio dello
strumento di sollevamento, in modo che il nottolino di arresto del gancio indichi in
direzione del rullo della fune e che il coperchio possa aprirsi. Una volta inserita la fune
metallica, richiudere il coperchio e ruotare il gancio indietro in direzione della trazione in
modo da bloccare il coperchio in una posizione sicura.
COLLAUDO, MANUTENZIONE E RIPARAZIONE
In conformità alle normative di sicurezza e antinfortunistiche nazionali/internazionali
vigenti, gli strumenti di sollevamento devono essere collaudati
• in conformità alla valutazione dei rischi da parte della società utilizzatrice
• prima della prima messa in funzione
• prima della rimessa in funzione dopo un arresto
• dopo modifiche sostanziali
• almeno una volta all'anno da parte di una persona qualificata
ATTENZIONE: le reali condizioni di utilizzo (es. in un impianto galvanico)
possono richiedere intervalli di verifica più periodici.
Gli interventi di riparazione devono essere eseguiti esclusivamente da officine
specializzate che utilizzano parti di ricambio originali Yale. Il collaudo (sostanzialmente
un controllo visivo e funzionale) deve comprendere la verifica della completezza ed
efficacia dei dispositivi di sicurezza nonché la verifica delle condizioni dell'unità, della
sospensione, dell'attrezzatura e della struttura portante per quanto concerne la
presenza di danni, usura, corrosione o altre variazioni.
La messa in funzione e i controlli periodici devono essere documentati (es. nel
certificato di conformità CMCO).
Se richiesto, i risultati dei controlli e l'esecuzione conforme della riparazione possono
essere consultati. Se il paranco (a partire da un peso di sollevamento da 1 t) è montato
a o su un carrello e consente il movimenti di un carico sollevamento in una o più
direzioni, l'impianto viene considerato una gru e quindi all'occorrenza risulta necessaria
l'esecuzione di ulteriori controlli.
I danni alla vernice devono essere riparati per prevenire la corrosione. Tutti i punti di
articolazione e le superfici di scorrimento devono essere leggermente lubrificati. In caso
di sporcizia resistente, pulire l'unità.
Sottoporre l'unità a una revisione generale entro e non oltre i 10 anni.
In particolare è necessario controllare le dimensioni della fune metalliche e della
sospensione.
ATTENZIONE: la sostituzione degli elementi implica necessariamente una
successiva verifica da parte di una persona qualificata.
Verifica della fune metallica
Risultano decisive, per la manutenzione e la verifica della fune metalliche, la norma DIN
15020 Foglio 2 «Principi fondamentali per trasmissioni a fune, controllo e utilizzo» e le
normative nazionali e internazionali vigenti del paese di destinazione.
Manutenzione della fune metallica
La fune metallica deve essere pulita dalla sporcizia grossolana su tutta la sua
lunghezza (anche la parte che si trova nel paranco o nel dispositivo di sollevamento) al
termine della giornata di utilizzo e rilubrificata leggermente per prevenirne la corrosione.
Verifica del gancio di carico
La verifica di deformazioni, danni, fessure in superficie, usura e corrosione del gancio
deve essere eseguita all'occorrenza, o almeno una volta all'anno. Le reali condizioni di
utilizzo possono richiedere intervalli di verifica più periodici.
I ganci, risultati curvati alla verifica, devono essere sostituiti. Non sono consentite
saldature sul gancio, ad es. per rimuovere l'usura. Il gancio deve essere sostituito se
l'apertura dell'imbocco è aumentata del 10% o le dimensioni nominali sono ridotte del
5% dall'usura. I valori nominali e i limiti di usura sono disponibili nella tabella 2. Il
raggiungimento dei valori limite comporta la sostituzione dei componenti.
Gli interventi di riparazione devono essere eseguiti esclusivamente da officine
specializzate autorizzate che utilizzano parti di ricambio originali Yale.
A seguito di una riparazione o dopo un periodo di riposo prolungato, è necessario
verificare nuovamente il paranco prima della rimessa in funzione.
I controlli devono essere predisposti dalla società utilizzatrice.
TRASPORTO, STOCCAGGIO, MESSA FUORI SERVIZIO E SMALTIMENTO
Durante il trasporto dell'unità, è necessario osservare i seguenti punti:
• Non lasciar cadere o gettare l'unità, depositare sempre con cura.
• Rimuovere la fune di trazione dall'unità.
• Utilizzare mezzi di trasporto idonei, dipendenti dalle condizioni locali.
Durante lo stoccaggio o la messa fuori servizio temporanea dell'unità, è
necessario osservare i seguenti punti:
• Immagazzinare l'unità in un luogo asciutto e pulito.
• Proteggere l'unità e i suoi componenti da sporcizia, umidità e danni con una
protezione idonea.
• Proteggere il gancio dalla corrosione.
• Se l'unità deve essere utilizzata dopo un periodo di fuori servizio, è necessario prima
sottoporla a un nuovo collaudo da parte di una persona qualificata.
Smaltimento
Dopo la messa fuori servizio, è necessario riciclare o smaltire i componenti dell'unità in
conformità alle disposizioni normative del riciclo.
Consultare il sito www.cmco.eu per ottenere ulteriori informazioni e per scaricare
le istruzioni per l'uso.

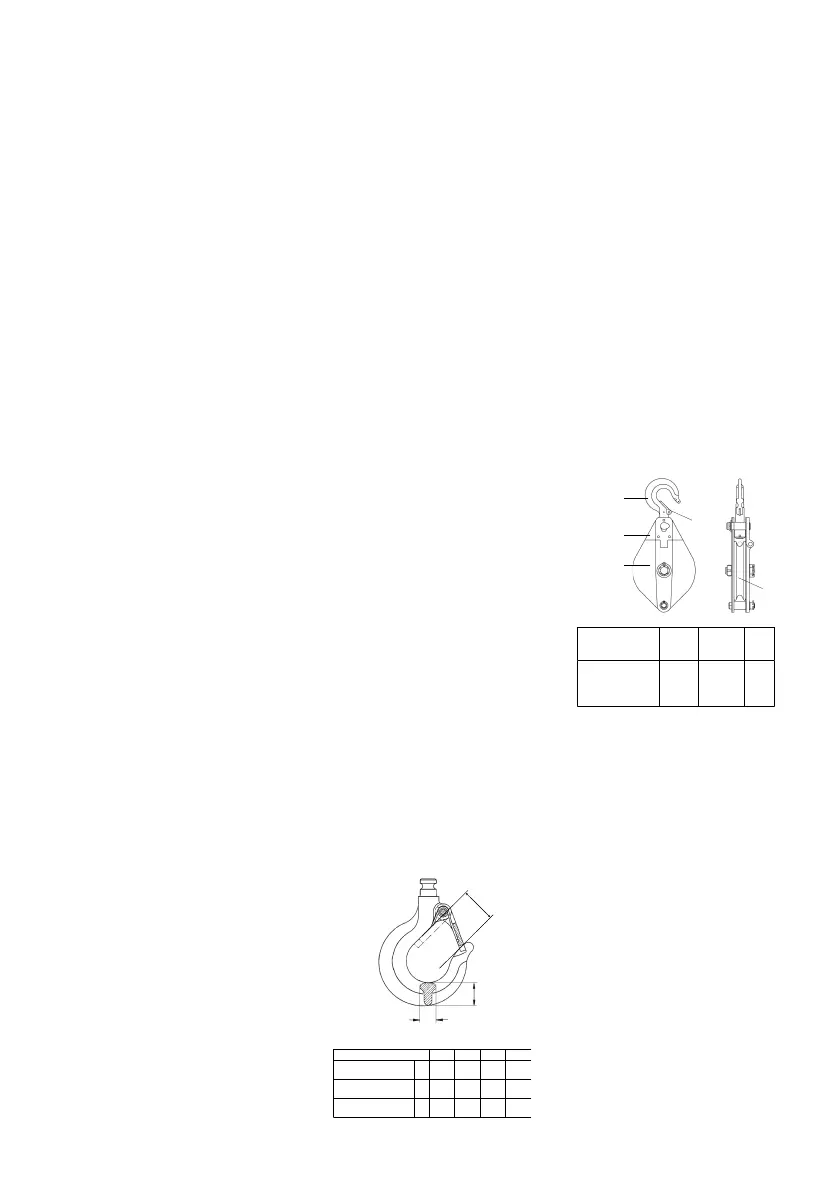

Hakenmaße / Hook dimensions
Drahtseilkloben / Pulley blocks
1000 2000 3200 6400
Hakenöffnungsmaß / Hook opening
Hakenöffnungsmaß / Hook opening
a
nom.
a
max.
[mm]
[mm]
23,0
25,3
27,0
29,7
31,0
34,1
42,0
46,2
Maß Hakenbreite / Hook width
Maß Hakenbreite / Hook width
b
nom.
b
min.
[mm]
[mm]
17,0
16,2
24,0
22,8
28,0
26,6
35,0
33,3
Maß Hakendicke / Hook height
Maß Hakendicke / Hook height
h
nom.
h
min.
[mm]
[mm]
23,0
21,9
30,0
28,5
40,0
38,0
47,0
44,7
Tab. 2
Beschreibung
1 Haken
2 Klappe
3 Seitenplatte mit Klappe
4 Sicherheitsbügel
5 Seilrolle
Description
1 Hook
2 Movable side part
3 Side plate with movable side part
4 Safety latch
5 Rope pulley
Modell
Model
Tragfähigkeit
Capacity
[kg]
Seildurchmesser
Rope diameter
[mm]
Gewicht
Weight
[kg]
Kloben/Pulley blocks 1000
Kloben/Pulley blocks 2000
Kloben/Pulley blocks 3200
Kloben/Pulley blocks 6400
1.000
2.000
3.200
6.400
7,0
13,0
15,0
18,0
3,3
8,9
15,5
26,5
Tab. 1
To Next Page
Loading...
Need help?
General
