- 105 -
AS00751
1 Conjunto del generador
2 Conjunto del rotor
3 Bobina principal
4 Bobina secundaria
5 Voltímetro
6 Interruptor de CA
(interruptor desprovisto de
fusible)
7 Toma de CA
8 Condensador
9 Terminal de tierra
(masa)
0 Interruptor del motor
q Unidad de nivel de aceite
w Piloto de aviso de nivel de
aceite
ES
e Interruptor de com-
probación del nivel
de aceite
r Unidad TCI
t Bujía
Codigo de colores
B Negro
Br Marrón
G Verde
L Azul
R Rojo
Y Amarillo
B/W Negro/Blanco
G/Y Verde/Amarillo

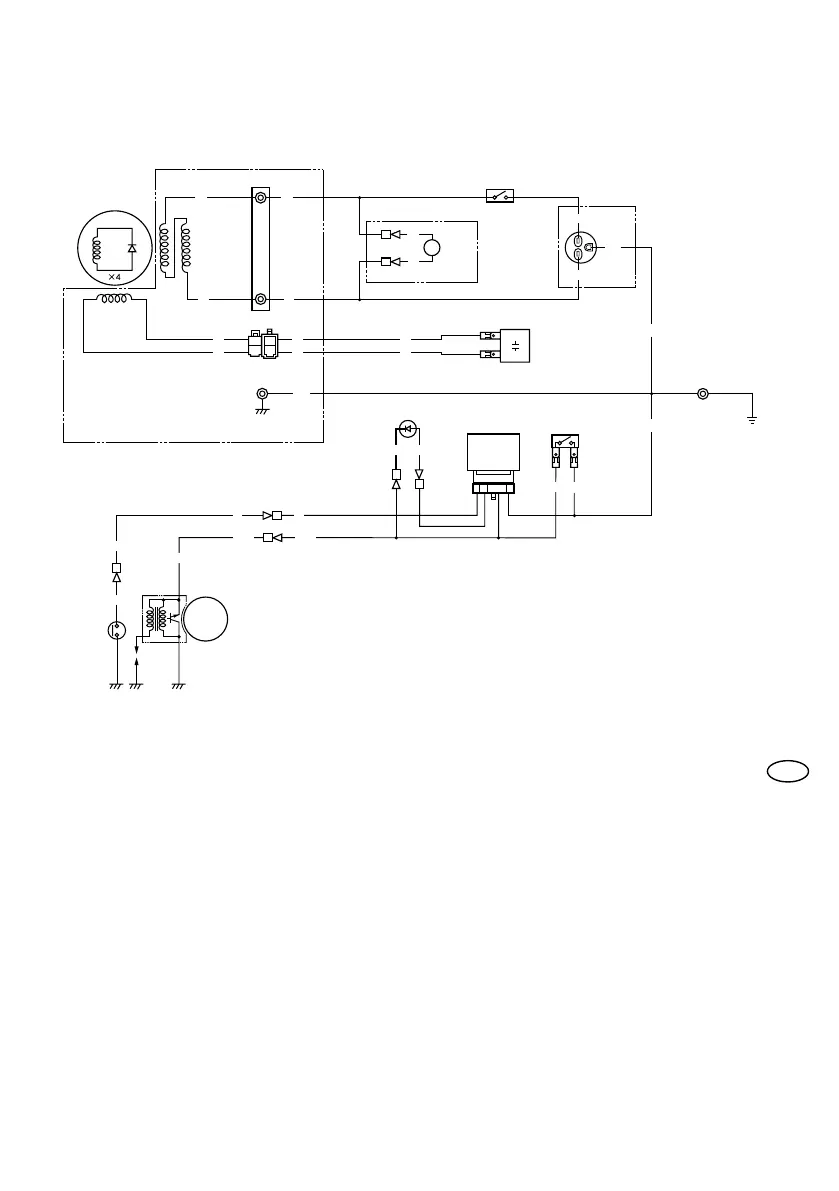

DIAGRAMA DEL CABLEADO
AC00751
接线图
1 定子组件
2 转子组件
3 主线圈
4 子线圈
5 电压表
6 交流电开关
（无保险丝断路器）
7 交流电插座
8 电容器
9 接地端子
0 发动机开关
q 油报警单元
w 油量警报灯
e 油位开关
r T.C.I. 单元
t 火花塞
颜色代码
B黑色
Br 棕色
G绿色
L蓝色
R红色
Y黄色
B/W 黑色 / 白色
G/Y 绿色 / 黄色
B
B
B
B
B
B
L
Y
G
G
G
V
G
G
G
G
G
G
G
YL
Br
Br
Br
G/Y
G/Y
R
Br
R
G/Y
R R
B/W
B/WB/W
B/W
B/W
B/W
770-048a
1
2
3
4
5
6
7
8
9
0
w
q
e
r
t
EF2600
