Yamaha MOX8 Service Manual

11
MOX6/MOX8
■
MOX6 DISASSEMBLY PROCEDURE
（分解手順）
Caution:
1) Contacts are visible from the back. Pay attention not to insert
and install the cable to the connector inversely. (Photo 1)
2) Be sure to attach the removed fi lament tape just as it was
before removal.
注意事項
1） フラットケーブルの接点が裏面から透けて見えます ｡
 コネクタにケーブルの表、裏を逆に挿し込まないように注
意して取り付けてください ｡（写真 1）
2） 一度剥がしたフィラメントテープは、取り外す前と同じよ
うに、取り付けてください ｡

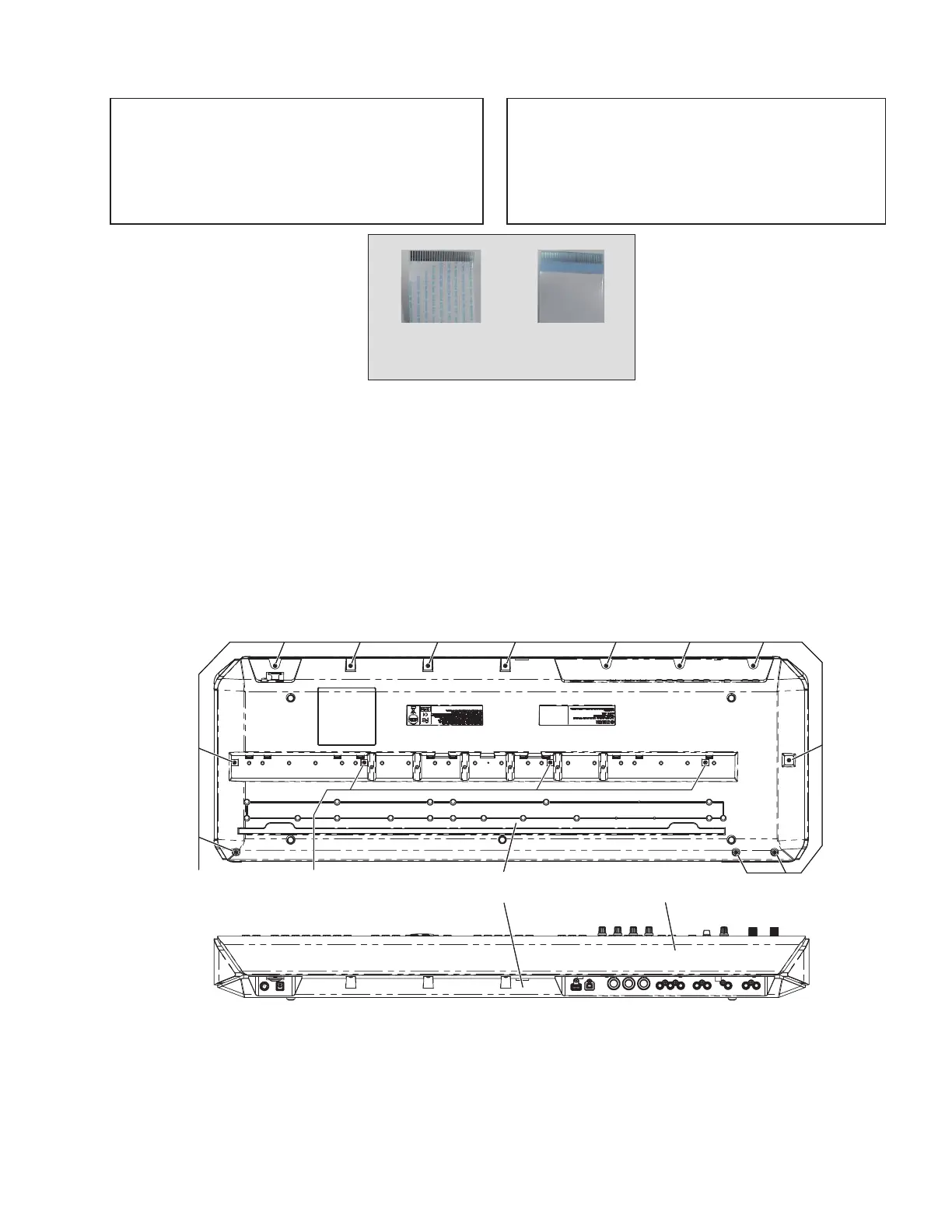

Photo1（写真 1）
Fig.1（図 1）
1. Upper Case Assembly, Lower Case Assembly
(Time required: About 3 minutes each)
1-1 Remove the twelve (12) screws marked [S1] and the
three (3) screws marked [S2]. The upper case assembly
and the lower case assembly can then be separated. (Fig.1)
1. 上ケース Ass'y、下ケース Ass'y
（所要時間 : 各約 3 分）
1-1 [S1] のネジ 12 本と [S2] のネジ 3 本を外して、上ケー
ス Ass'y と下ケース Ass'y を分離します ｡（図 1）
)URQW6LGH3ULQWHG6LGH
（表面（印刷面））
%DFN6LGH
（裏面）
>6@>6@
%RWWRP9LHZ!下から見た図!
/RZHU&DVH$VVHPEO\
（下ケースAss'y）
8SSHU&DVH$VVHPEO\
（上ケースAss'y）
5HDU9LHZ!後ろから見た図!

Yamaha MOX8 Specifications

General

Polyphony	64 notes
Arpeggiator	6, 720 types
Display	240 x 64 dot LCD
Sound Engine	AWM2
Multitimbral Capacity	16 parts
Wave ROM	355MB (when converted to 16-bit linear format)
Keyboard	88-key, Graded Hammer Standard (GHS) keyboard
Effects	Reverb, Chorus, Insertion Effects, Master Effects, EQ
Sequencer	16-track
Connectivity	USB, MIDI In/Out, Phones, Output L/Mono, R, Foot Controller, Footswitch, Damper
Dimensions	1, 320 x 405 x 168 mm
