SYSTEM57A (57-APX)
6

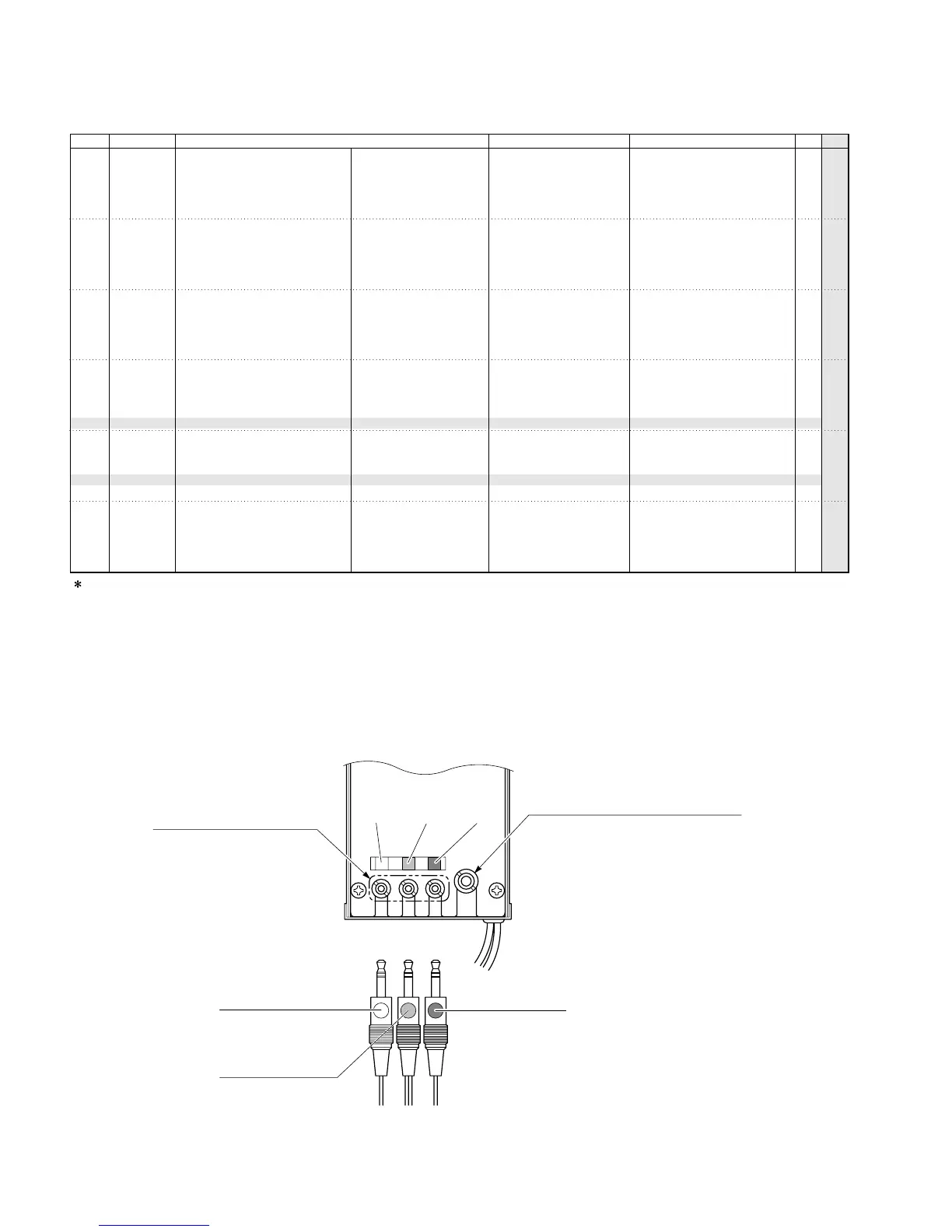

• Connection of pickup output terminals （ピックアップ出力端子の接続）
Connect the pickup output terminals to the pickup input ter-
minals of the pre-amplifier so that the seal color of the pickup
output terminal accords with the seal color of the pickup in-
put terminal.
ピックアップ出力端子のシールの色が、ピックアップ入力端
子のシールの色と一致するように接続します。
OVERALL ASSEMBLY SYSTEM57A
* 1 Pickup Assembly P-MAIN
* 2 Pickup Assembly P-SUB1
* 3 Pickup Assembly P-SUB6
* 4 Pre-amplifier Assembly AMP-AB3A
* 4a Knob Volume BPK6D-CPX
MASTER VOL./BASS SIDE/TREBLE SIDE
3
* 4b Knob Slide BPK1D-CPX LOW/MID/HIGH 3
* 4c Button BPB10D-CPX Tuner
* 4d Plate Front BSF1D-AB3C
* 4e Spacer KRRU-CPX
* 5 Pan Head Screw 3x10 MFNI3BL 2
* 6 Floating Nut 0.6t 2
* 7 Truss Head Screw 2.5x6 MFZN2B3 4
8 Cord Clamp 302
9 Battery Holder 05
10 Cushion 03
* 11 Endpin Jack with Cord Z2BN-SP
11a Screw for Endpin Jack 2x10 With Endpin Jack 2
* 12 Tape 50x12x0.15
ACCESSORIES
Hexagonal Wrench #5 04
Battery 006P 9V Dry cell (PC10008)
JIGS
* Pickup Locating Template APX-6 FOR 6-STRING MODEL
WJ301500
WJ301700
WJ301800
WG661700
WJ302000
WJ301900
WJ307200
WJ302500
WG874800
WH260100
WH538500
WH258500
VC668400
QC111900
QC112000
WG909700
--
QC667300
AA805430
--
AAX79980
総組立
ＰＵ−Ａｓｓｙ ＭＡＩＮ
ＰＵ−Ａｓｓｙ ＳＵＢ１
ＰＵ−Ａｓｓｙ ＳＵＢ６
アンプＡｓｓｙ（ＡＢ３Ａ）
ボリュームノブ
スライドノブ
ボタン
フロントプレート
スペーサー
＋ナベ小ネジ
フローティングナット
＋トラス小ネジ
コード固定片
乾電池ホルダ
乾電池ホルダクッション
エンドピンジャック（コード付き）
エンドピンジャック取付ネジ
テープ
付属品
六角レンチ
乾電池
治具
ピックアップ取付位置テンプレート
RANKQTYREMARKSDESCRIPTIONREF NO. PART NO.
: New Parts RANK: Japan only
部品名
Endpin Jack Output Terminal
エンドピンジャック出力端子
Pickup input Terminal
ピックアップ入力端子
White
（白）
Orange
（橙）
Blue
（青）
SUB1
White（白）
MAIN
Orange（橙）
SUB6
Blue（青）
