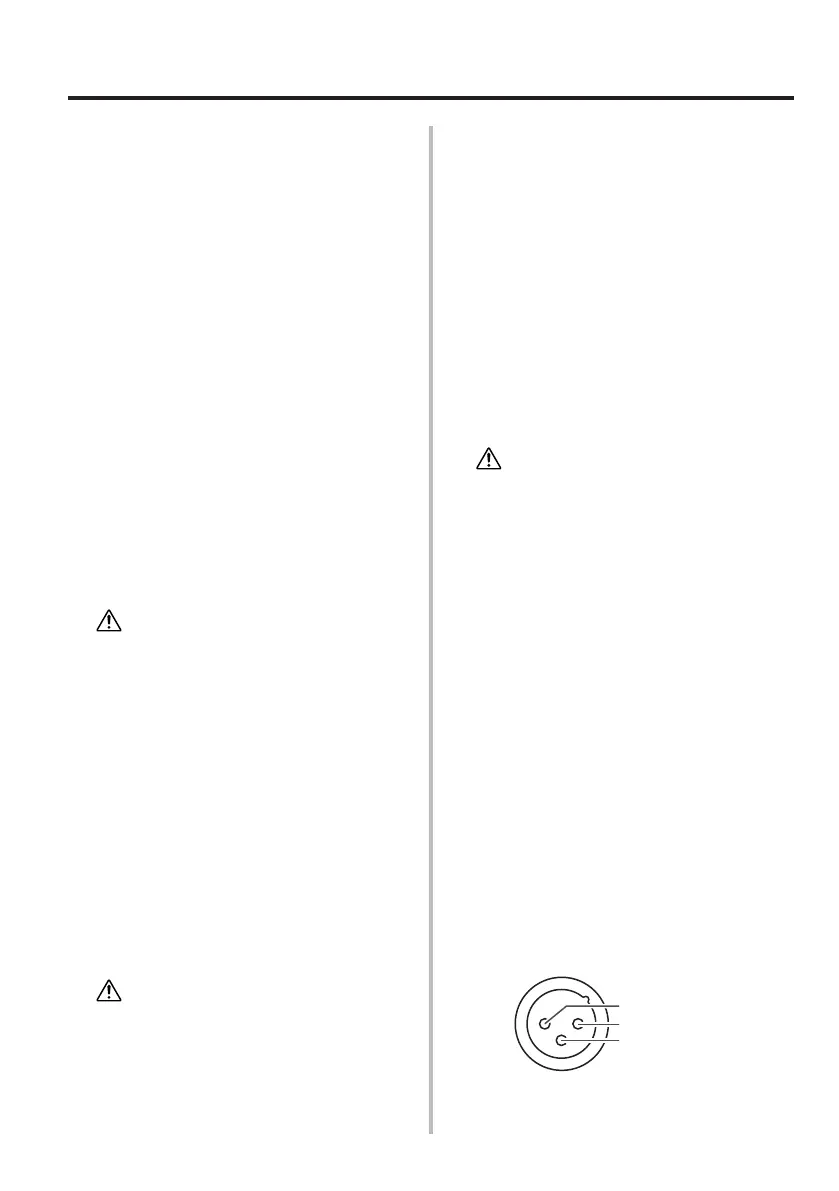

10
명칭 및 기능
!6
POWER SECTION
진공관 클래스 스위치
진공관 타입 선택기
!5
로 선택된 진공관
의 작동 타입을 선택합니다 .
CLASS A:
이 시스템은 반응이 탁월하고 , 터치와
연주의 미묘한 차이에 상당히 민감합
니다 .
CLASS AB:
이 시스템은 보다 강한 볼륨과 파워를
전달합니다 .
!7
SPEAKER
임피던스 스위치
SPEAKER OUT
!9
단자에 연결되는 캐
비닛의 사양에 맞게 앰프의 임피던스를
설정합니다 .
THR100HD
에서는 이 스위
치 설정을 SPEAKER OUT 1 과 2 단자
에도 공통으로 사용합니다 .
주의
앰프에 캐비닛을 연결하기 전에 ‘캐비닛 연
결’ 편 (→ 12페이지) 을 읽고 내용을 완전
히 이해하시기 바랍니다. 그리고, 임피던스
설정을 캐비닛 사양에 맞추어 주십시오. 잘
못된 설정으로 사용하면 캐비닛과 앰프 손상
의 원인이 될 수 있습니다.
!8
SPEAKER
전력 출력 스위치
SPEAKER OUT
!9
단자에 연결되는 캐비
닛의 사양에 맞게 앰프의 출력 와트를 설정
합니다 .
THR100HD
에서는 이 설정을 SPEAKER
OUT 1 과 2 단자에도 공통으로 사용합니다 .
주의
앰프에 캐비닛을 연결하기 전에 ‘캐비닛 연
결’ 편
(→ 12페이지)
을 읽고 내용을 완전
히 이해하시기 바랍니다. 그리고, 출력 와트
설정을 캐비닛 사양에 맞추어 주십시오. 잘
못된 설정으로 사용하면 캐비닛과 앰프 손상
의 원인이 될 수 있습니다.
!9
SPEAKER OUT
캐비닛을 앰프에 연결합니다 .
THR100HD
에서는 앰프 선택 스위치
e
설정에 따라 단자 1 과 단자 2 의 신호가
다릅니다 . 이 때 , SPEAKER OUT 2 단
자 가 케이블에 연결되었는지는 상관 없
습니다 . 추가 정보는 ' 캐비닛 연결 ' 편
( → 12 페이지 ) 을 참조하십시오 .
@0
쿨링팬
앰프 내부의 열을 외부로 방출합니다 .
앰프 내부의 센서가 팬의 속도를 조절합
니다 .
주의
앰프 내부의 열을 외부로 방출합니다. 앰프
내부의 센서가 팬의 속도를 조절합니다.
@1
GND/LIFT
LINE OUT 단자
@2
를 위한 접지를 앰프
섀시에 연결 (GND) 하거나 분리 (LIFT)
합니다 . 윙윙거리는 소리나 소음이 들릴
때 LIFT 로 전환하면 문제가 해결되기도
합니다 .
@2
LINE OUT
스피커 시뮬레이션을 통과한 신호를 위
한 라인 레벨 밸런스 출력입니다 .
*
'THR HD_H Utility' 응용 프로그램을 이용
해 스피커 시뮬레이션 타입을 설정합니다 .
( → 17 페이지 )
THR100HD
에서는 앰프 I 의 출력은
LINE OUT I 으로 보내지고 , 앰프 II 의
출력은 LINE OUT II 로 보내집니다 .
1:
접지 ( 쉴드 )
2:
핫 (+)
3:
콜드 (-)
