SPEC
2 - 4
WARTUNGSDATEN
MOTOR
Bezeichnung Sollwert Grenzwert
Zylinderkopf:
Max. Verzug ---- 0,05 mm
(0,002 in)
Zylinder:
Bohrungsdurchmesser 95,00–95,01 mm
(3,7402–3,7406 in)
----
Max. Ovalität ---- 0,05 mm
(0,002 in)
Nockenwelle:
Antriebsart Kettenantrieb (links) ----
Nockenwellenlager-Durchmesser 22,000–22,021 mm
(0,8661–0,8670 in)
----
Nockenwellenzapfen-Durchmesser 21,967–21,980 mm
(0,8648–0,8654 in)
----
Nockenwellen-Lagerspiel 0,020–0,054 mm
(0,0008–0,0021 in)
0,08 mm
(0,003 in)

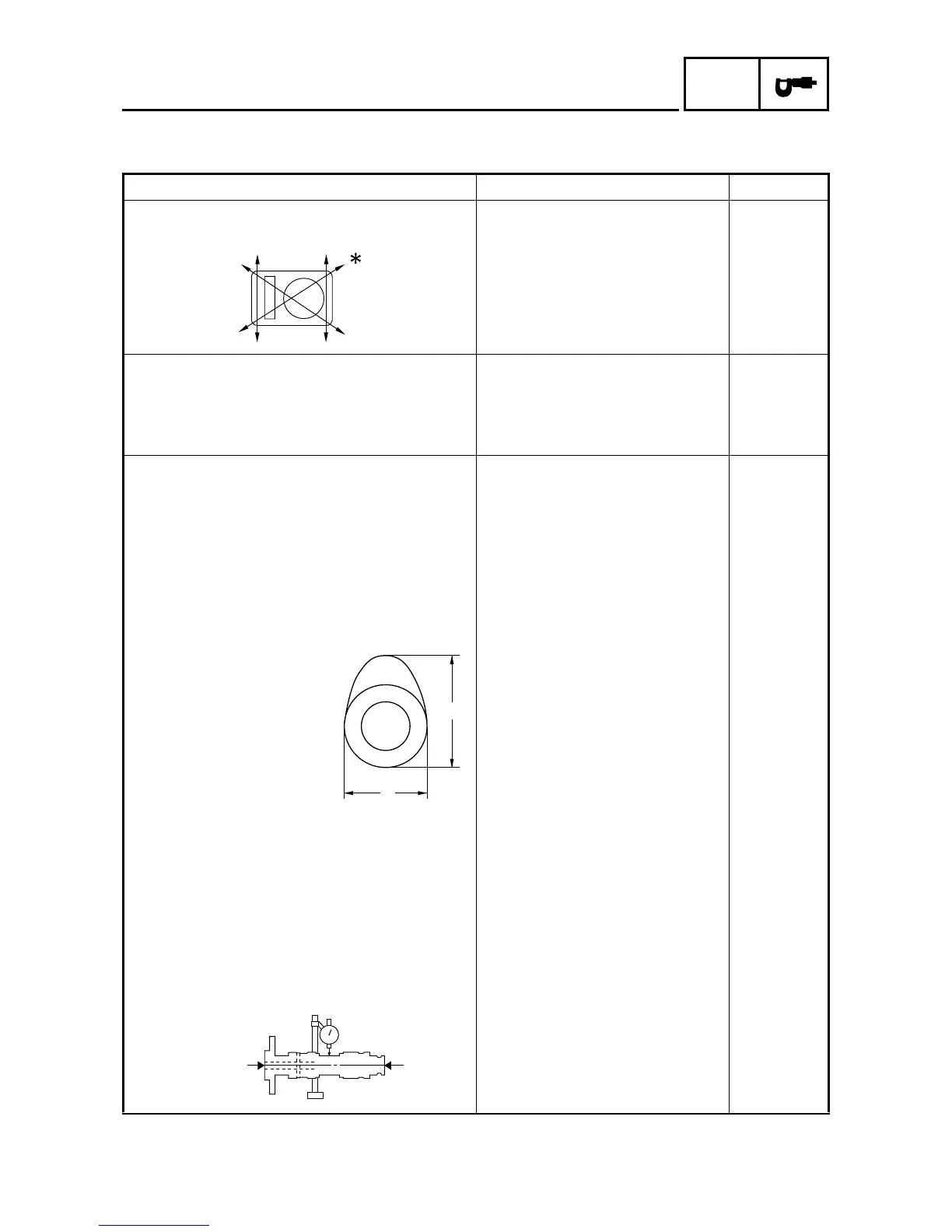

Nocken-Abmessungen
Einlaß“A” 31,200–31,300 mm
(1,2283–1,2323 in)
31,100 mm
(1,2244 in)
“B” 22,550–22,650 mm
(0,8878–0,8917 in)
22,450 mm
(0,8839 in)
Auslaß“A” 30,950–31,050 mm
(1,2185–1,2224 in)
30,850 mm
(1,2146 in)
“B” 22,494–22,594 mm
(0,8856–0,8895 in)
22,394 mm
(0,8817 in)
Max. Nockenwellen-Schlag ---- 0,03 mm
(0,0012 in)
A
B
