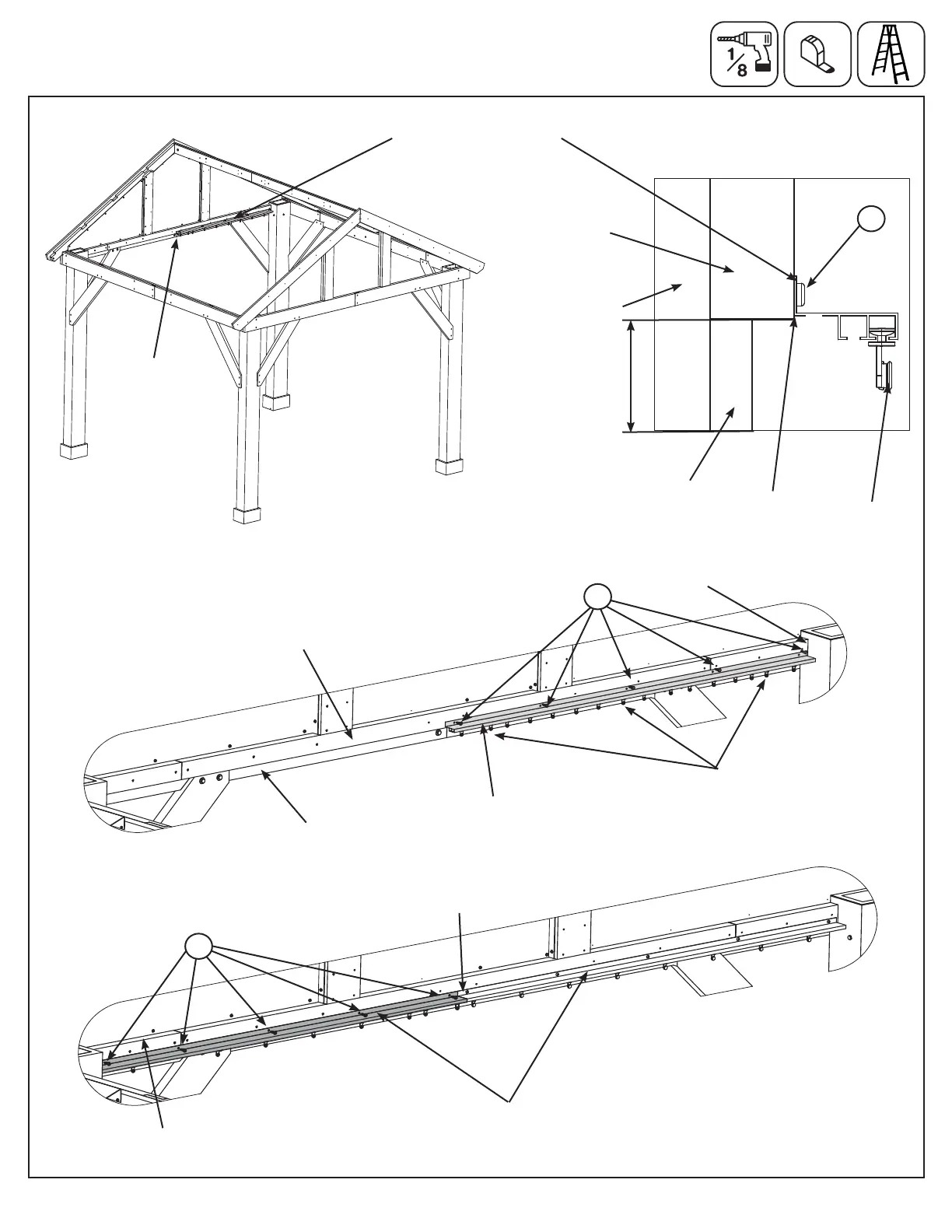

Insect Screen Inst ( 14x12 Pavilion ) - Add Curtain Hangers
16
2nd assemb ly but add to Curtain Track Long ,
C ontinue adding Hangers Y00800-142 to two Curtain Track 14 Gable -Y00918-185.
Step 3: Attach Curtain Tracks, Gable Beam - Paso 3: Fijación de la guía de cortina,
Viga del Gablete - Étape 3: Fixation des rails pour rideau, Poutre de pignon
Images - Fotos - Images
F3.1
F3.2
F3.3
Gusset /
Refuerzo /
Gousset
Side View / Vista lateral / Vue de côté
Flush / Nivelado /
Aligné
Tight / Ajustado / Bien appuyé
S6
Center of beam /
Centro de la viga /
Centre de la poutre
F3.4
Curtain Hanger
/ Gancho de
Cortina / Support
à rideaux
2”
Curtain Track 14 Gable Side
/ Guía de Cortina-Lateral de
Gablete 14 / Rail pour rideau
14 côté pignon
(549) Gable Inside /
Gablete Interior /
Intérieur de pignon
S6
(548) Gable End /
Extremo del Gablete /
Extrémité de pignon
Curtain Hanger / Gancho de Cortina
/ Support à rideaux x 16
S6
Gable Beam
Assembly / Ensamble
de Viga del Gablete
/ Assemblage de
poutre du pignon
Gable Beam Assembly
/ Ensamble de Viga del
Gablete / Assemblage de
poutre du pignon
(549) Gable Inside /
Gablete Interior /
Intérieur de pignon
(548) Gable End / Extremo del
Gablete / Extrémité de pignon
Curtain Track 14 Gable Side
/ Guía de Cortina-Lateral de
Gablete 14 / Rail pour rideau
14 côté pignon
Curtain Track 14 Gable Side
/ Guía de Cortina-Lateral de
Gablete 14 / Rail pour rideau
14 côté pignon
