Yardistry YM12834X - Step 5: Attach Curtain Track Gussets

14 support@yardistrystructures.com
x8
pair of Curtain tracks, using 2-#12 Pan Screws.
•#12x1" Pan Screw
Important
Assembly x2
Attach Curtain Tracks together at the centre af beam using 1 Track Gusset per
Hardware
•Y00418-176 Curtain Track Gusset x4
Attach Track Gusset -Short Long Track Side
x8
pair of Curtain tracks, using 2-#12 Pan Screws.
•#12x1" Pan Screw
Important
Assembly x2
Attach Curtain Tracks together at the centre af beam using 1 Track Gusset per
Hardware
•Y00418-176 Curtain Track Gusset x4
Attach Track Gusset -Short Long Track Side
Step 5: Attach Curtain Track Gussets - Paso 5: Fijación de los refuerzos de
las guías de cortina - Étape 5 : Fixation des goussets de rail pour rideaux

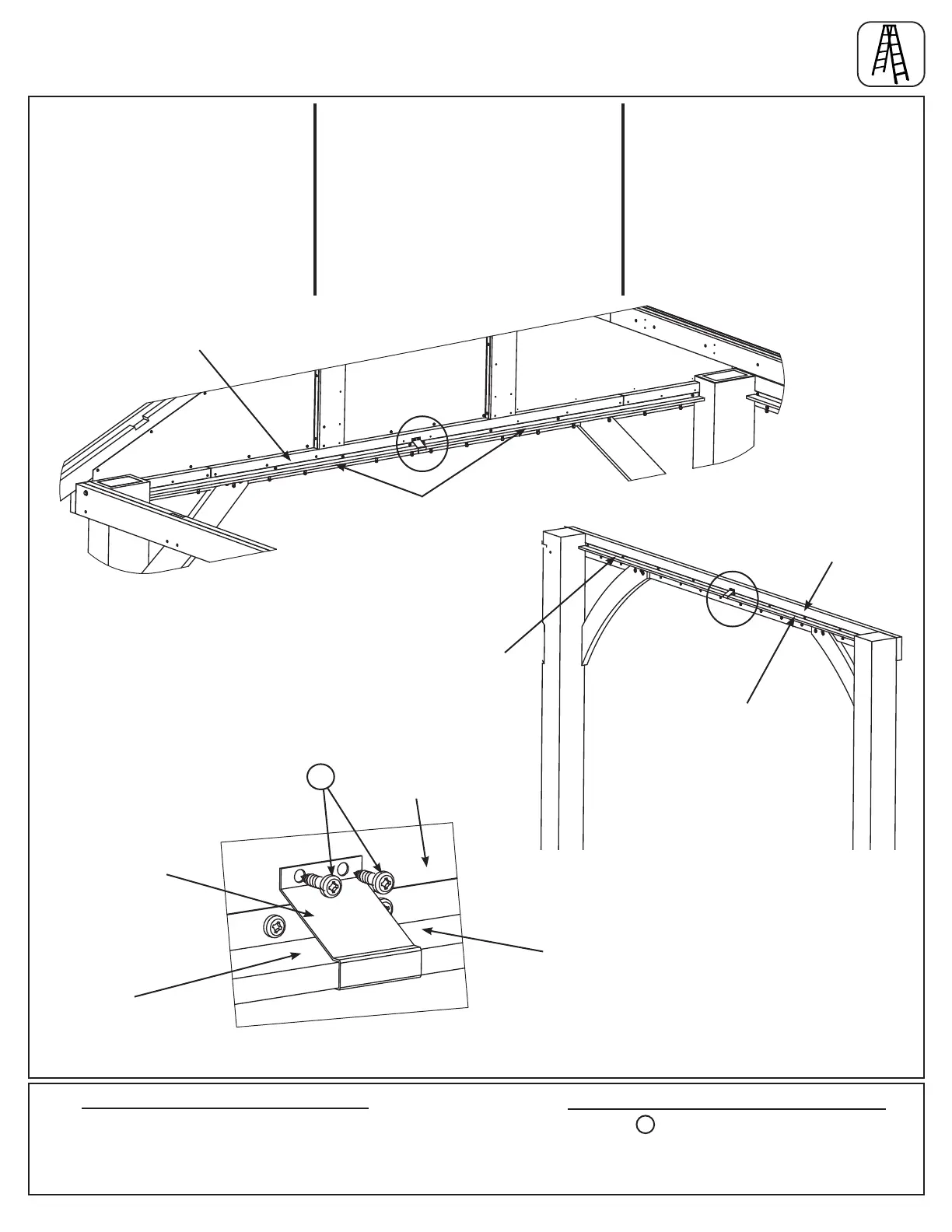

A: Where each set of Curtain
Tracks meet attach tracks to (549)
Gable Inside and Side Beam
Assemblies with one Curtain Track
Gusset using two (S6) Pan Screws
per Curtain Track Gusset. (F5.1,
F5.2 and F5.3)
4 x Curtain Track Gusset / Refuerzo de Guía de
Cortina / Gousset de rail pour rideaux
8 x #12 x 1”
S6
S6
Gable Inside/Side Beam
Assembly / Gablete interior/
Ensamble de Viga Lateral
/ Intérieur de pignon/
Assemblage de poutre
latérale
Curtain Track / Guía de
Cortina / Rail pour rideaux
Curtain Track / Guía de
Cortina / Rail pour rideaux
Curtain Track Gusset
/ Refuerzo de Guía de
Cortina / Gousset de rail
pour rideaux
F5.1
F5.2
Hardware / Tornillos y accesorios / Quincaillerie
Components / Componentes / Composants
A: Donde se une cada juego de
Guías de Cortina je las guías
a el Gablete Interior (549) y los
Ensambles de Vigas laterales con un
Refuerzo de Guía de Cortina y dos
Tornillos de cabeza plana (S6) por
Refuerzo de Guía de Cortina. (F5.1,
F5.2 y F5.3)
A: Là où chaque ensemble de rails
pour rideau se rencontrent xez les
rails à l’Intérieur de pignon (549)
et aux assemblages de poutres
latérales avec un Gousset de rail
pour rideau avec deux Vis à tête
cylindrique (S6) par Gousset de rail
pour rideau. (F5.1, F5.2 et F5.3)
F5.3
Side Beam Assembly /
Ensamble de Viga Lateral
/ Assemblage de poutre
latérale
(549) Gable Inside /
Gablete Interior /
Intérieur de pignon
Curtain Track 14 Gable Side
/ Guía de cortina 14 lado
gablete / Rail pour rideau 14
côté pignon
Curtain Track 12 x
14 Long / Guía de
cortino 12 x 14 Larga
/ Rail pour rideau 12
x 14 long
Curtain Track 12 x 14
Short / Guía de cortina
12 x 14 Corta / Rail pour
rideau 12 x 14 court
