Yardistry YM12834X - Step 9: Attach Insect Panels to Posts

19 support@yardistrystructures.com
Using your Robertson Drill Bit,Fasten snaps
•Y06992-908 Male Snap x4 per post
From the top measure 4 inches down. Mark holes 4" from short side of Post for first snaps and 3" from Long side of Post.
Move curtain aside in order to measure snap locations.
•#12 Screw Bezel
Important
Hardware
Insect Screen Inst - Attach Male Studs
X
Using your Robertson Drill Bit,Fasten snaps
•Y06992-908 Male Snap x4 per post
From the top measure 4 inches down. Mark holes 4" from short side of Post for first snaps and 3" from Long side of Post.
Move curtain aside in order to measure snap locations.
•#12 Screw Bezel
Important
Hardware
Insect Screen Inst - Attach Male Studs
X
Step 9: Attach Insect Panels to Posts - Paso 9: Fijación de los paneles mosquiteros a los
postes - Étape 9 : Fixation des panneaux pour insecte aux montants

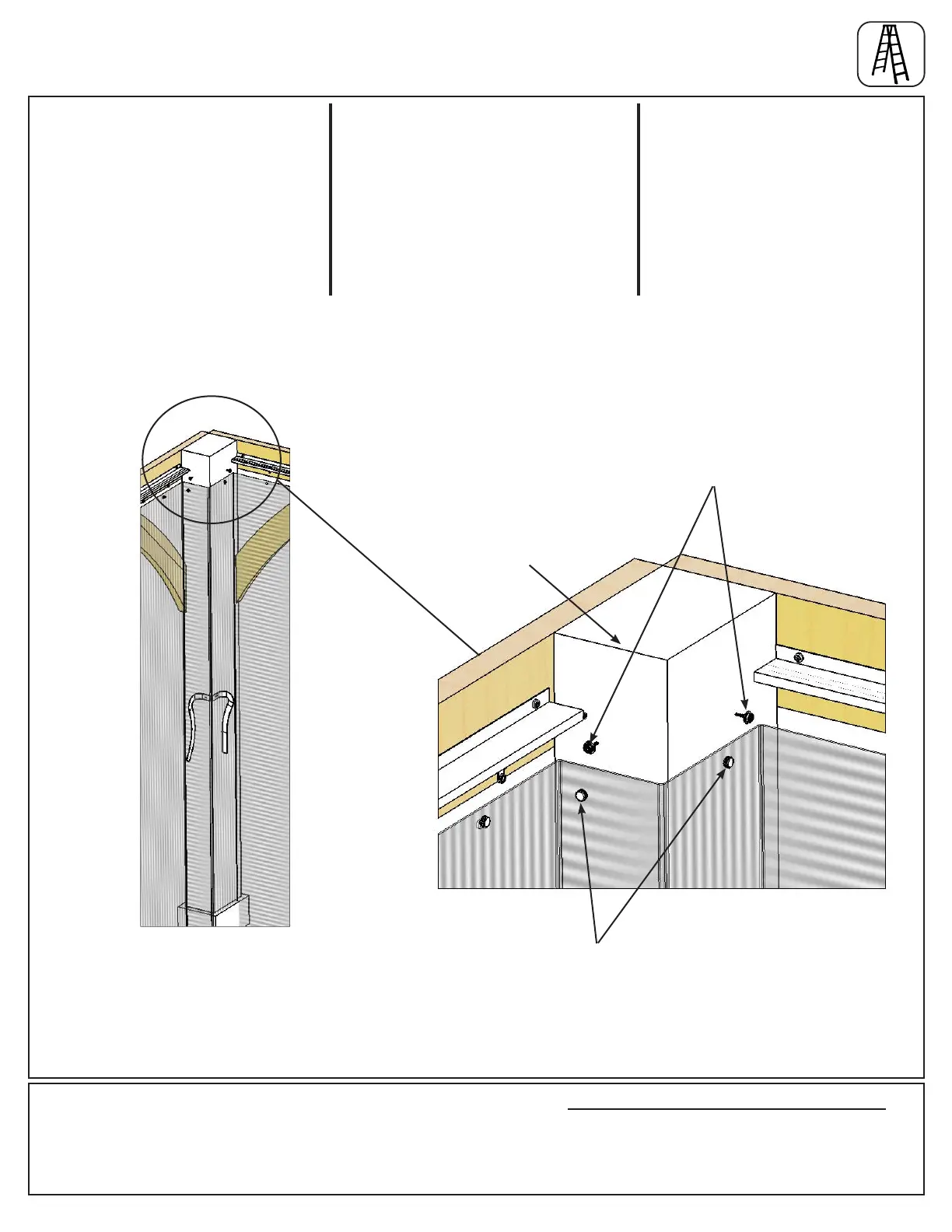

A: At the top of each Post Assembly
locate Button Snaps on Insect Panel
then fasten Male Snaps with Screw
to Post Assembly so it lines up with
the Button Snap. Connect Button
Snaps to Male Snaps. (F9.1 and
F9.2)
F9.1
F9.2
Male Snap with Screw / Broche
Macho con Tornillo / Fixation
mâle avec vis
Top of Post Assembly / Parte
superior del Ensamble del Poste /
Dessus de l’assemblage de montant
8 x Male Snap with Screw / Broche Macho con Tornillo /
Fixation mâle avec vis
Hardware / Tornillos y accesorios / Quincaillerie
Post Assembly /
Ensamble del Poste /
Assemblage de montant
Button Snap / Botón
a presión / Fixation
à bouton
A: En la parte superior de cada
Ensamble del Poste, ubique los
Botones a Presión de los Paneles
Mosquiteros y ajuste los Broches
Machos con Tornillo al Ensamble del
Poste de manera que coincidan con
los Botones a Presión. Conecte los
Botones a Presión con los Broches
Machos. (F9.1 y F9.2)
A: Au haut de chaque Assemblage
de montant, situez les Fixations à
bouton sur le Panneau pour insecte,
puis posez les Fixations mâles avec
vis à l’assemblage de montant en
les alignant avec les Fixations à
bouton. Fermez les xations en les
joignant. (F9.1 et F9.2)
