Step 2: Install Gable Screens, Part 1 - Paso 2: instalación de los Mosquiteros de
Gablete, Parte 1 - Étape 2: Installation des moustiquaires de pignon, Partie 1
48 x #8 x 7/8” 4 x Side Gable Screen / Pantalla de Gablete Lateral / Moustiquaire de pignon côté
S0
Hardware / Tornillos y accesorios / Quincaillerie
Components / Componentes / Composants

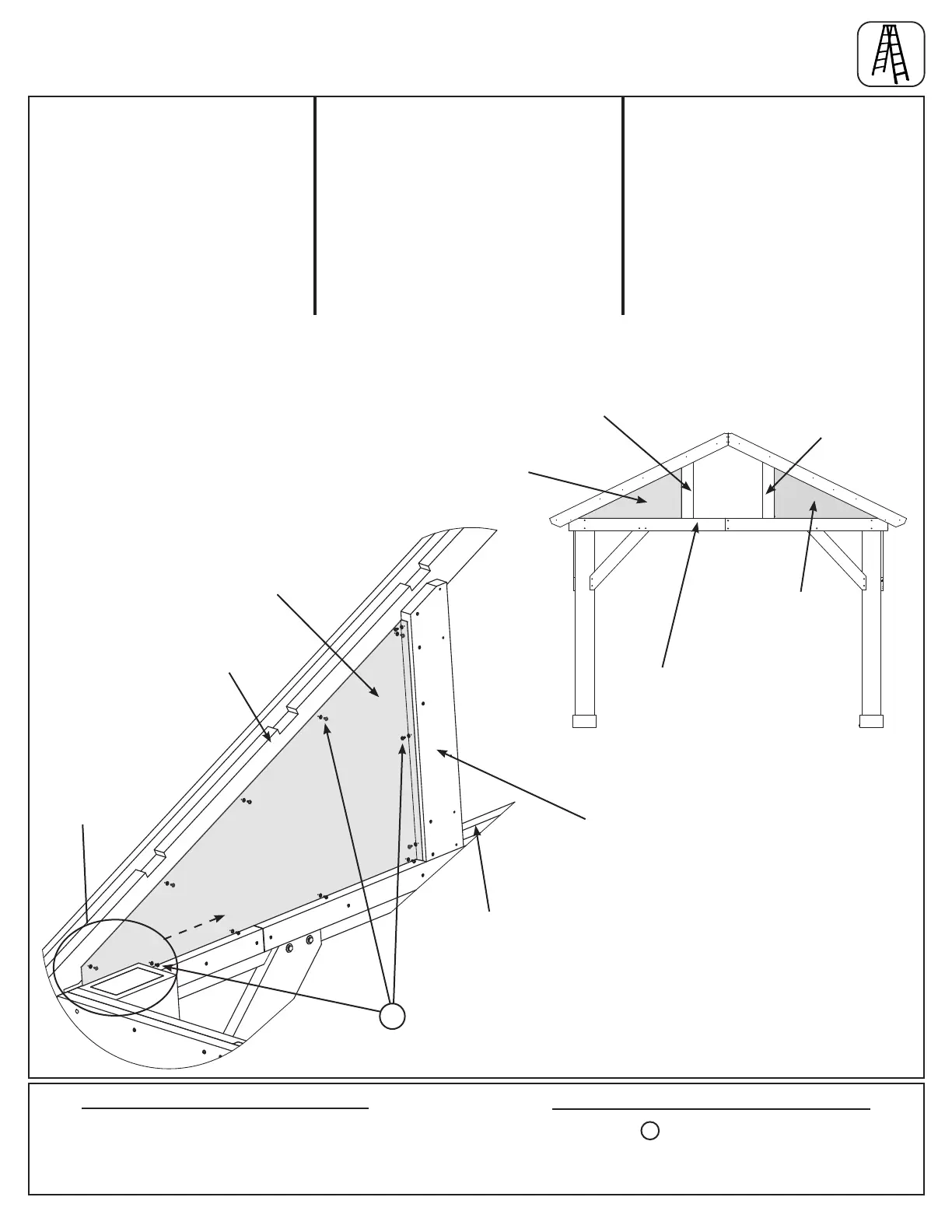

A: From inside the assembly place
1 Side Gable Screen in each side
opening of the Gable and attach to
Gable Beam Assembly, Rafter and
inside edge of the Gable Upright
Assemblies with 12 (S0) Truss
Screws per Gable Screen. (F2.1
and F2.2)
Inside View /
Vista interior /
Vue intérieure
F2.1
F2.2
Gable Beam Assembly /
Ensamble de Viga del Gablete /
Assemblage de poutre du pignon
Gable Upright Assembly Left
/ Ensamble del Montante
del Gablete Izquierdo /
Assemblage gauche de
verticale de pignon
Gable Upright Assembly
Right / Ensamble del
Montante del Gablete
Derecho / Assemblage droit
de verticale de pignon
S0
Side Gable Screen /
Pantalla de Gablete
Lateral / Moustiquaire
de pignon côté
A: : Depuis l’intérieur de
l’assemblage placez une
moustiquaire de pignon côté dans
chaque ouverture des côtés du
pignon et xez à l’assemblage de
poutre du pignon, au chevron et sur
le bord intérieur des assemblages
de verticale de pignon avec 12 Vis à
tête bombée (S0) par moustiquaire
de pignon. (F2.1 et F2.2)
A: Desde el interior del ensamble,
coloque 1 Pantalla de Gablete
Lateral a cada lado de la abertura
del Gablete y fíjela al Ensamble
de Vigas del Gablete, la Vigueta y
al borde interior de los Ensambles
de Montantes del Gablete con
12 Tornillos de cabeza (S0) por
Pantalla de Gablete. (F2.1 y F2.2)
Rafter / Vigueta /
Chevron
Gable Upright Assembly Left
/ Ensamble del Montante
del Gablete Izquierdo /
Assemblage gauche de
verticale de pignon
Gable Beam Assembly /
Ensamble de Viga del Gablete /
Assemblage de poutre du pignon
x 12 per screen /
por pantalla / par
moustiquaire
Side Gable Screen /
Pantalla de Gablete
Lateral / Moustiquaire
de pignon côté
Side Gable Screen /
Pantalla de Gablete
Lateral / Moustiquaire
de pignon côté
Note: Start at this corner
and work across and
around / Comenzar en
esta esquina y continuar
al otro lado y alrededor /
Commencer à ce coin et
continuer de l’autre côté
et autour
