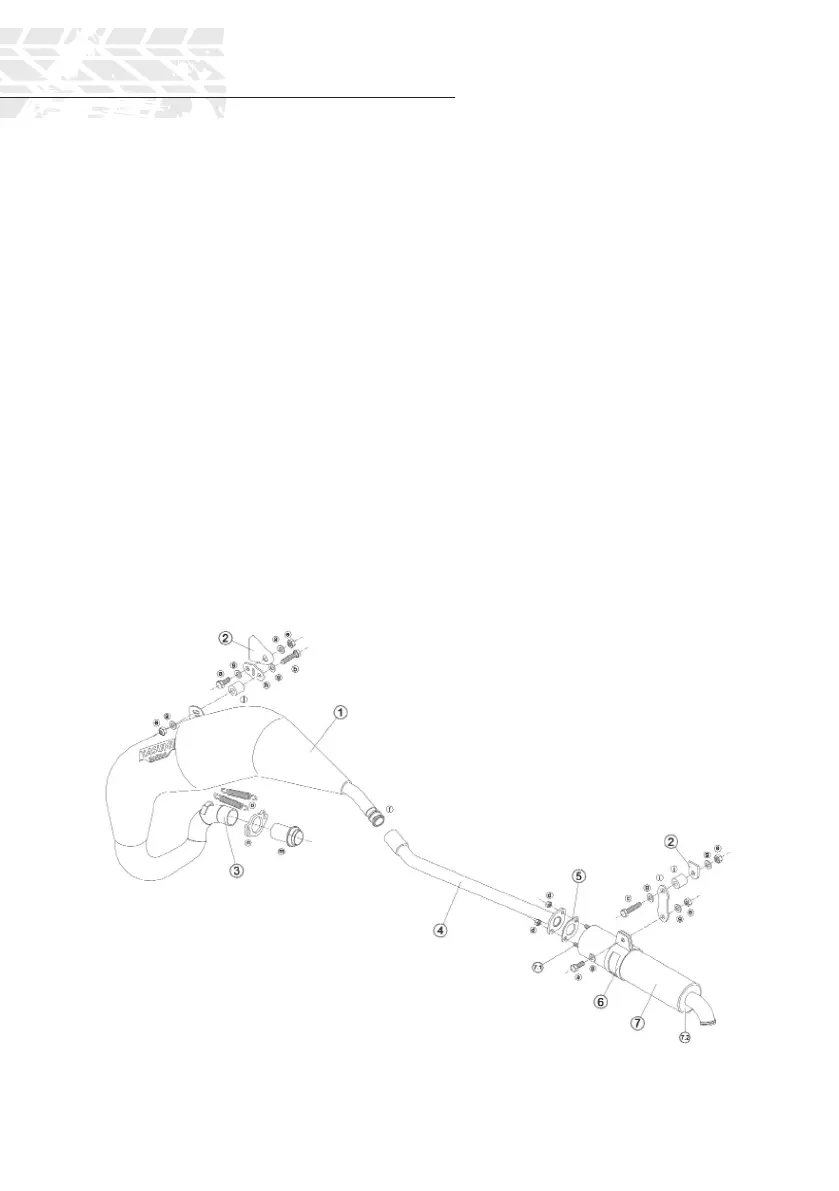

Dibujo técnico / Technical drawing
TUB 230
ADAPTABLE A DERBI SENDA, SENDA R Y SUPERMOTARD
NOTA: PARA CAMBIAR LA COQUILLA DEL SILENCIADOR, QUITAR LA TAPA ENTRADA (7.1) Y LA TAPA SALIDA (7.2).
POSICIONES
1 Tubo escape
2 Soportes motocicleta
3 Entrada
4 Cola silenciador
5 Junta silenciador
6 Brida soporte silenciador
7 Tubo silenciador
7.1.Tapa entrada silenciador
7.2. Tapa salida silenciador
A Tornillo exagonal M8 x 20
B Tornillo exagonal M8 x 35
C Tornillo exagonal M8 x 40
D Tuerca Autoblocante M6
E Tuerca Autoblocante M8
F Juntas tóricas
G Arandela plana Ø16 x Ø8,5 x 2
H Pletina jación 52 x 30
I Pletina jación 78 x 28
J Separador Ø20 x Ø10 x 20
K Separador Ø20 x Ø10 x 16 M Casquillo
N Brida
O Muelles
P Glower M8
R Tornillo exagonal M8 x 12 S Tuerca M8 x 20
T Tornillo ULS M8 x 12
