yasuni R2 - Page 6

Dibujo técnico / Technical drawing
TUB 915
ADAPTABLE A APRILIA RS 50 MOD:R2

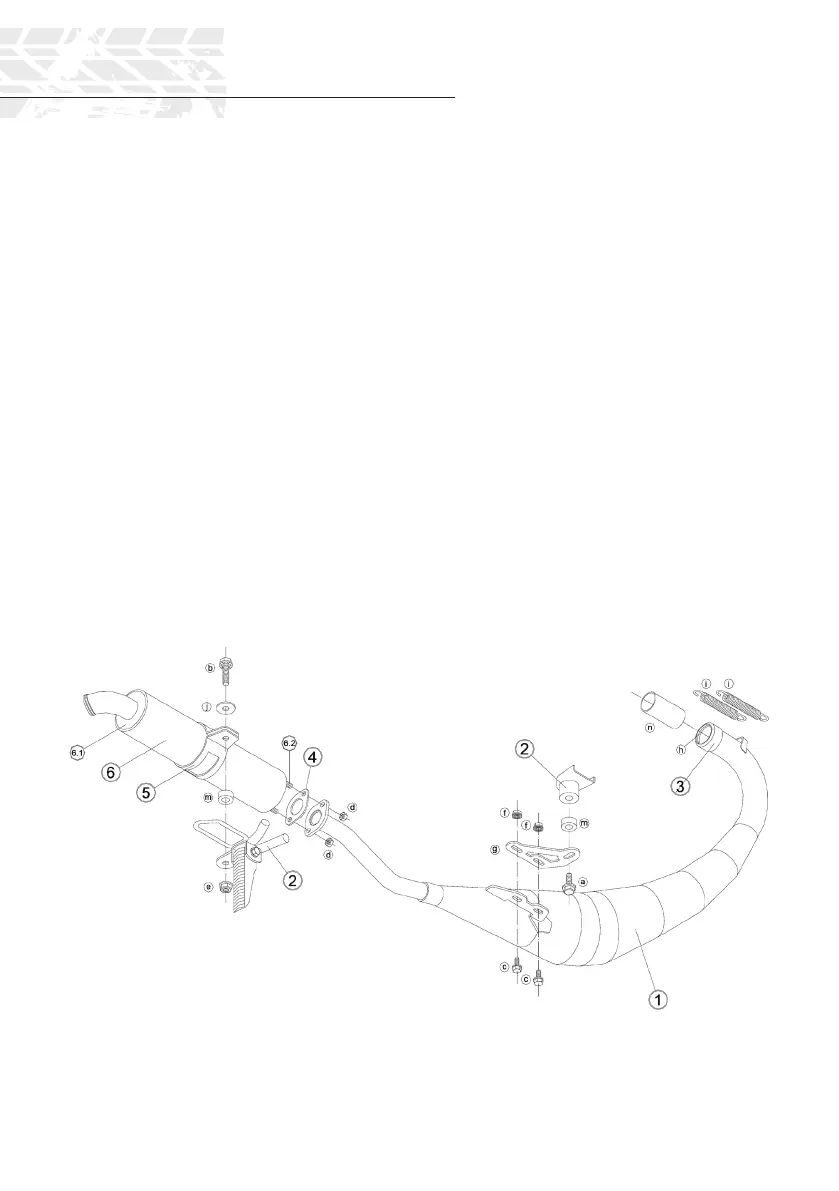

POSICIONES
1 Tubo escape
2 Soportes ciclomotor
3 Entrada
4 Junta silenciador
5 Brida soporte silenciador
6 Tubo silenciador
6.1.Tapa entrada silenciador
6.2. Tapa salida silenciador
A Tornillo hexagonal gralado M8 x 20
B Tornillo hexagonal gralado M8 x 30
C Tornillo hexagonal gralado M6 x 16
D Tuerca autoblocante M6
E Tuerca gralada M8
F Tuerca gralada M6
G Pletina soporte
H Junta tórica 28 x 2,5
I Muelle
J Arandela Ø25 x Ø8,5 x 2
M Separador Ø20 x 9
N Casquillo entrada Ø28 x 54
NOTA: PARA CAMBIAR LA COQUILLA DEL SILENCIADOR, QUITAR LA TAPA ENTRADA (6.1) Y LA TAPA SALIDA (6.2).
