Dibujo técnico / Technical drawing
TUB 915
ADAPTABLE A RIEJU RS3 NKD 50, RS3 50 y RS3 50 PRO
NOTA: PARA CAMBIAR LA COQUILLA DEL SILENCIADOR, QUITAR LA TAPA ENTRADA (6.1) Y LA TAPA SALIDA (6.2).

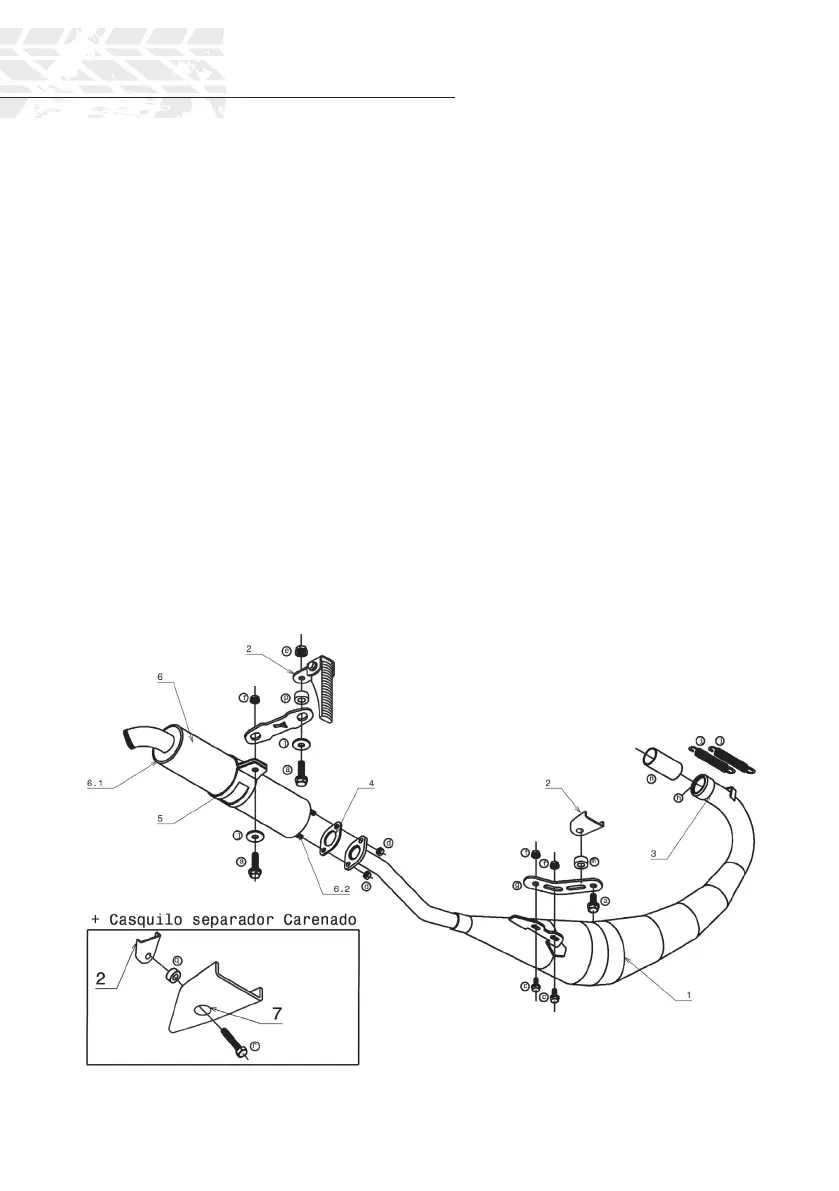

POSICIONES
1 Tubo escape
2 Soportes ciclomotor
3 Entrada
4 Junta silenciador
5 Brida soporte silenciador
6 Tubo silenciador
6.1.Tapa entrada silenciador
6.2. Tapa salida silenciador
7 Carenado (Abrir ligeramente el carenado
para colocar separador)
A Tornillo hexagonal gralado M8 x 30
B Tornillo hexagonal M8 x 60
C Tornillo hexagonal gralado M6 x 16
D Tuerca autoblocante M6
E Tuerca gralada M8
F Tuerca gralada M6
G Pletina soporte
H Junta tórica 28 x 2,5
I Muelle
J Arandela Ø25 x Ø8,5 x 2
K Goma Silentblock
M Casquillo Ø20 x 14
N Casquillo entrada Ø28 x 54
O Separador Ø20 x Ø10 x 20
P Separador Ø20 x Ø10 x 9
Q Casquillo Ø20 x 16
R Tornillo hexagonal gralado M6 x 30
