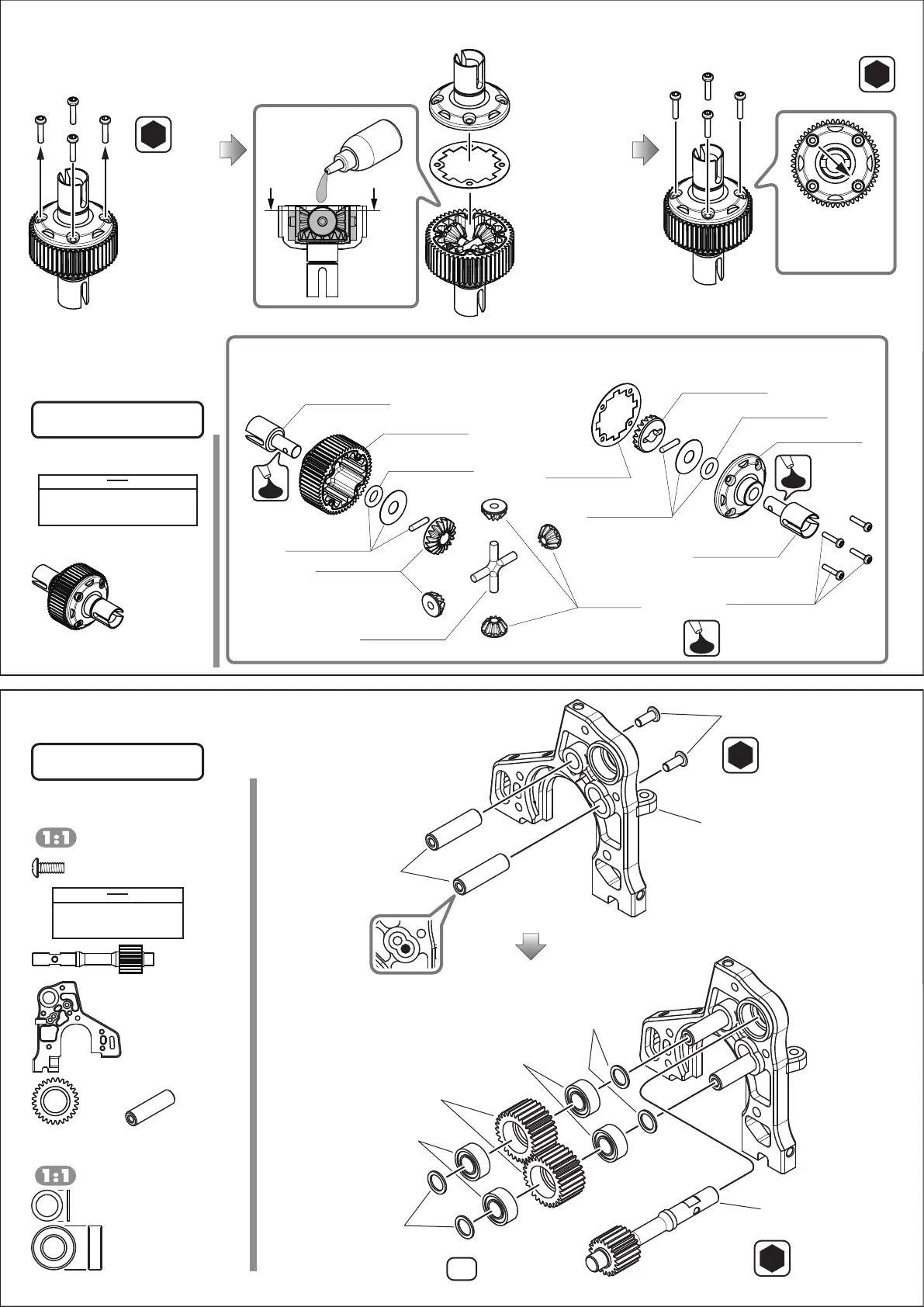

2. ギヤボックスの組み立て
GearBoxAssembly
Y2-500GSAA
ギヤデフ ×1
GearDiff
シリコンオイル #5,000×1
Siliconoil
Y2-503GHA/ZC-BH28TPA
M2x8タッピングビス
BHTappingScrew
1.5
③
④ ②
①
①→②、③→④と対角線
に均等に締め込みます。
Tightenequallyinthe
orderof①→②then
③→④.
袋 #1 の内容
Bag#1Contents
1. ギヤデフの組み立て
GearDiffAssembly
Y2-501GGA
ガスケット
Gasket
シリコンオイル#5,000
SiliconOil
ガスケットや O リングには
ブラックグリス等を塗布する
とシール性が向上します。
Coatingthegasketwith
blackgreasewillhelp
provideabetterseal.
★推奨アイテム
CS-SLGA
シールグリス●860
Y2-503GHA/ZC-BH28TPA
M2x8タッピングビス
BHTappingScrew
1.5
Y2-500GSAA
ギヤデフ
GearDiff
このページで使用するパーツ
Partsusedonthispage
1.5
六角レンチ（1.5mm）
AllenKey(1.5mm)
分解、組立ての際に参照下さい。
Pleaseseebelowfordisassembly/assemblyinstructions.
Y2-501GSAA
Y2-500GM3A
Y2-503GPA
Y2-503GPA
Y2-500GM3A
Y2-503GHA
Y2-500GM3A
ZC-BH28TPA
Y2-501GSAA
Y2-501GGA
Y2-503GHA
Y2-503GPA
BD-500GOA
BD-500GOA
ブラックグリス（黒）を塗布します。
Applyablackgrease.
袋 #2 の内容
Bag#2Contents
Ｙ2-631A
トップシャフト×1
TopShaft
MD-303I
アイドラーシャフト×2
IdlerShaft
Ｙ2-503I-A
アイドラーギヤ×2
IdlerGear
MD-302AL
R バルクヘッド・L×1
RBulkhead・
L×1
BB-105-2A
5x10ベアリング×4
Bearing
ZC-S550A
φ5x0.5mm シム×4
Shim
ZC-BH256A
M2.5x6ボタンヘッド×2
BHSScrew
ビス袋から必要に応じてお選びください。
Pleasechoosefromthescrewbags
asneeded.
ブラックグリス×1
BlackGrease
このページで使用するパーツ
Partsusedonthispage
デフオイルを入れてご使用ください。
Pleaseuseitwithdifferentialoil.
ZC-S550A
φ5x0.5mm シム
 Shim
ZC-S550A
φ5x0.5mm シム
 Shim
Y2-503I-A
アイドラーギヤ
IdlerGear
BB-105-2A
5x10ベアリング
Bearing
BB-105-2A
5x10ベアリング
Bearing
Y2-631A
トップシャフト
TopShaft
MD-303I
アイドラーシャフト
IdlerShaft
MD-302AL
R バルクヘッド・L
RBulkhead・L
ZC-BH256A
M2.5x6ボタンヘッド
BHSScrew
1.5
