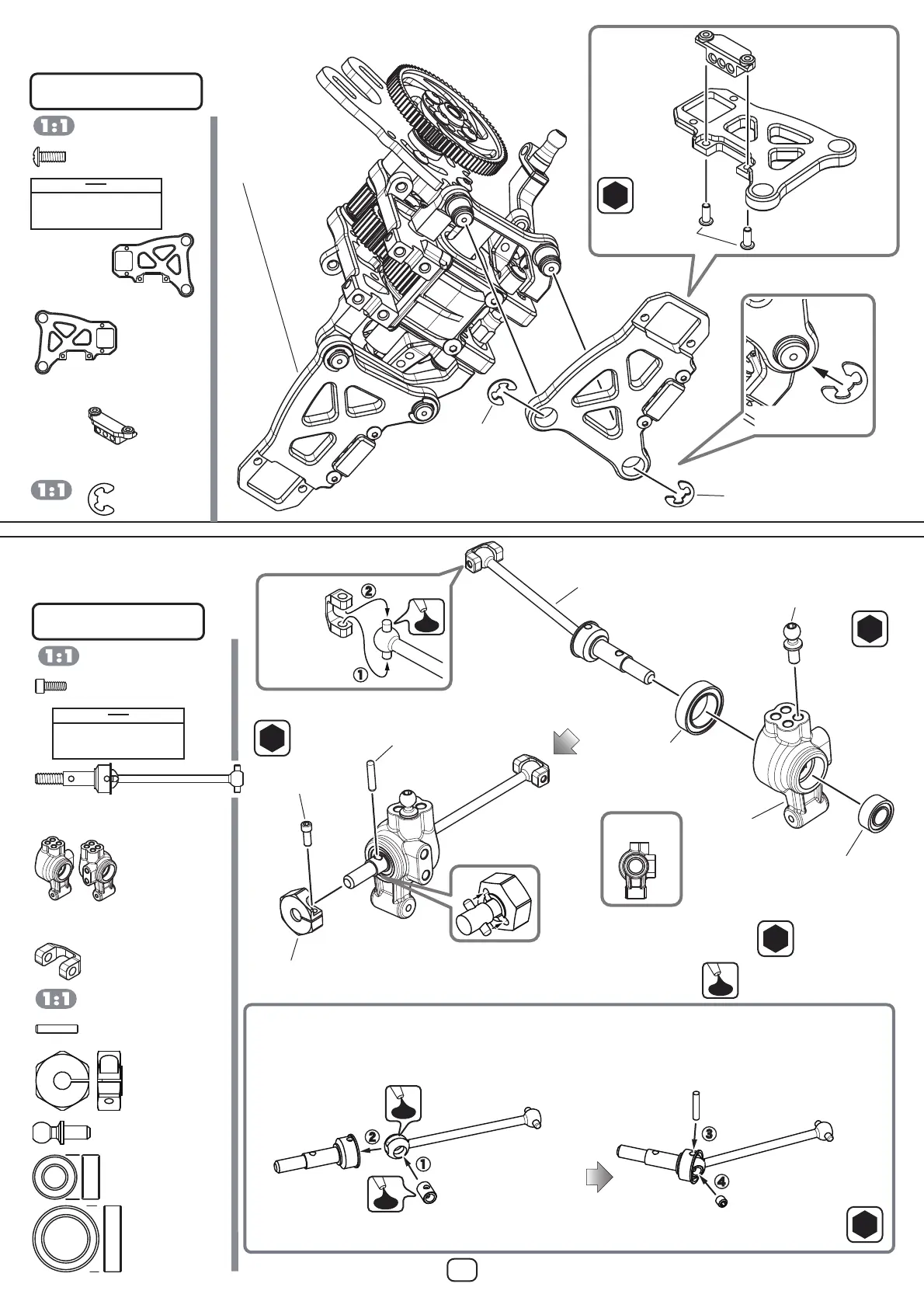

8. リヤサスアームの取り付け
RearSuspensionArmInstallation
8
9. リヤハブキャリアの組立て
 Rear
HubCarrierAssembly
このページで使用するパーツ
Partsusedonthispage
ZC-BH256A
M2.5x6ボタンヘッド×4
BHSScrew
#4 の内容
Bag#4Contents
#5 の内容
Bag#5Contents
B8-500DPA
デフジョイントプロテクター×2
DiffJointProtector
Y4-010-A
ユニバーサルドライブシャフト×2
UniversalDriveshaft/47mm
このページで使用するパーツ
Partsusedonthispage
ZC-C25NA
M2x5キャップスクリュー×2
SHScrew
BB-105-2A
5x10ベアリング×2
Bearing
BB-1510A
10x15ベアリング×2
Bearing
SD-011A
ホイルハブピン×2
WheelHubPin
Y2-011CB5A
ホイルハブ 5 ㎜×2
WheelHub5
B8-206MHA
ロッドエンドボール M×2
BallStudM
◆右側も同様に組立てます。
Assembletherightsideinthesamemanner.
Y4-010TPA
ジョイントピン
JointPin
Y4-010TPA
M3x2.5セットスクリュー
SetScrew
1.5
ユニバーサルドライブシャフトの組み立て方
UniversalDriveShaftAssemblyInstallation
ユニバーサルドライブシャフトは組立て済みです。
分解、組立ての際に参照下さい。
TheUniversalDriveShaftscomepre-assembled.
Pleaseseebelowfordisassembly/assemblyinstructions.
Y4-010AA
リヤアクスル
RearAxle
Y4-010BA
リヤドックボーン47
RearDogBone
Y4-010TPA
カップジョイント
CupJoint
CS-BGA
ブラックグリス(黒)を塗布します。
Applyablackgrease.
1.5
六角レンチ(1.5mm)
AllenKey(1.5mm)
Y2-415FR
リヤハブキャリア L&R各 1
RearHubCarrierL&R1Ea
ZC-411A
E リング・4 ㎜×4
E-ring
MD-008SM
リヤアームショックマウント×2
SuspensionArmShockMount
MD-008RRC
リヤサスアーム R×1
RearSuspensionArmR
MD-008RLC
リヤサスアームL×1
RearSuspensionArmL
1.5
ZC-C25NA
M2x5キャップスクリュー
SHScrew
SD-011A
ホイルハブピン
WheelHubPin
Y2-011CB5A
ホイルハブ 5
WheelHub5
Y4-010-A
ユニバーサルドライブシャフト
UniversalDriveshaft/47mm
BB-1510A
10x15ベアリング
Bearing
B8-206MHA
ロッドエンドボールM
BallStudM
2.0
Y2-415FR
リヤハブキャリア L
RearHubCarrierL
BB-105-2A
5x10ベアリング
Bearing
B8-500DPA
プロテクター
Protector
※向きに注意
Noteposition.
◆右側も同様に組立てます。
Assembletherightsideinthesamemanner.
ZC-BH256A
M2.5x6ボタンヘッド
BHSScrew
1.5
MD-008SM
リヤアームショックマウント
SuspensionArmShockMount
MD-008RLC
リヤサスアームL
RearSuspensionArmL
ZC-411A
E リング・4
E-ring
ZC-411A
E リング・4
E-ring
MD-008RRC
リヤサスアーム R
RearSuspensionArmR
溝にはめ込む
Attachtothegroove.
