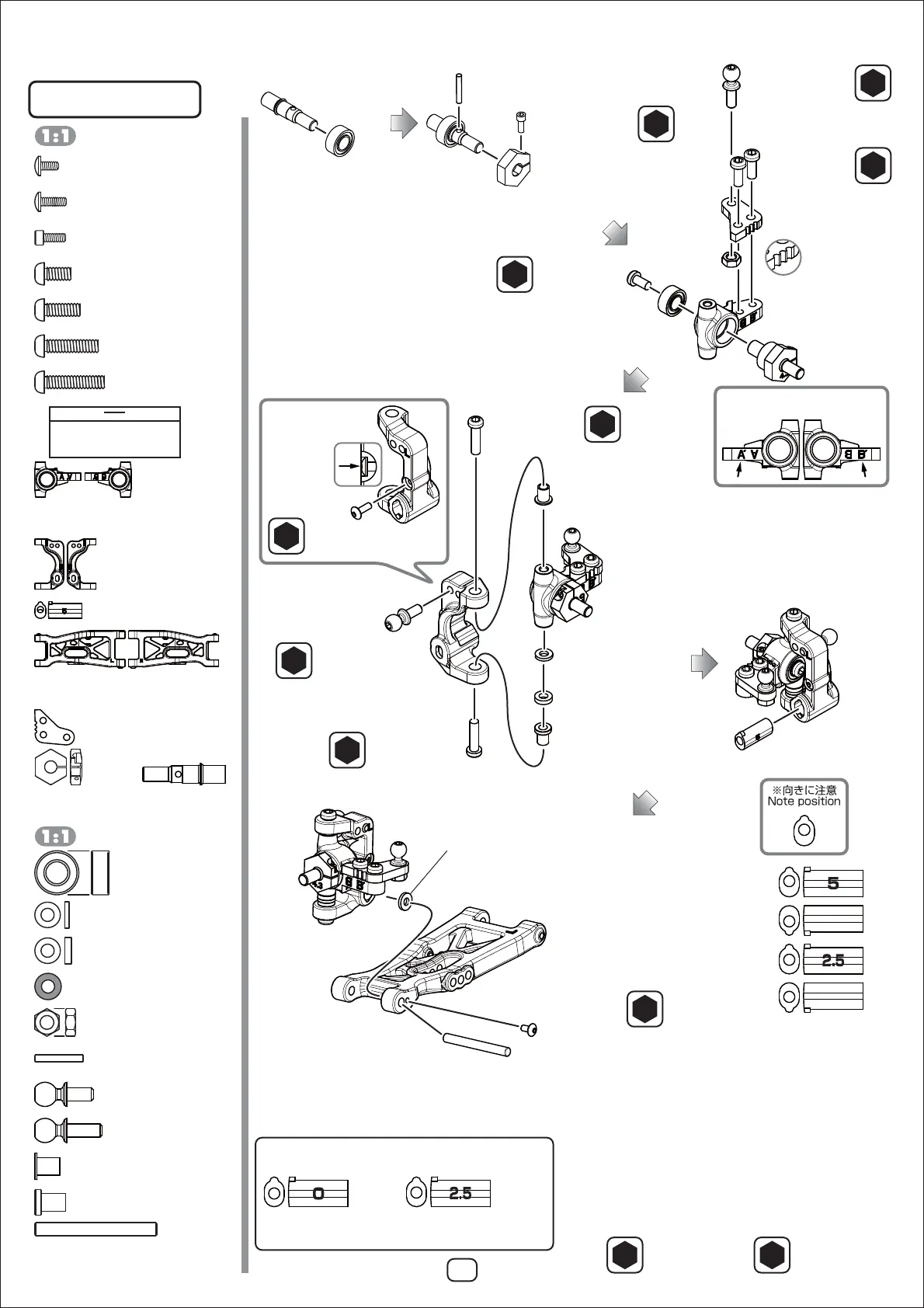

ステアリングブロックの組み立て
SteeringBlockAssembly
Z2-009F3A
フロントアウターサスアームピン(φ3.0）×2
FrontOuterSuspensionArmPin
2.0
六角レンチ（2.0mm）
AllenKey(2.0mm)
◆右側も同様に組立てます。◆
Assembletherightsideinthesamemanner.
Z2-413H3A
キャスターインサート 5°
Casterinsert
キャスターインサートは突起の
方向により角度が変わります。
Angleisselectableby
directionofthecaster
insert(notedirectionofthe
protrusion)
＋5°
＋2.5°
−5°
−2.5°
セッティングパーツとしてご使用下さい。
Usethesepartsforadjustingsetup.
Z2-413H3A
キャスターインサート 0°×2
Casterinsert
Z2-413H3A
キャスターインサート 2.5°×2
Casterinsert
1.5
六角レンチ（1.5mm）
AllenKey(1.5mm)
B2-010FHA
フロントアクスル
Frontaxle
BB-105-2A
5x10ベアリング
Bearing
Ӳ
ӱ
B4-011FA
リヤホイルハブ･4.3
RearWheelHub
SP-011HA
ホイルハブピン
WheelHubPin
ZC-C25NA
M2x5 キャップスクリュー
SHScrew
1.5
Z2-415SH3A
ステアリングブロック B
SteeringBlockB
BB-105-2A
5x10ベアリング
Bearing
ZC-BH36-A
M3x6ボタンヘッド
BHSScrew
2.0
Z2-415T10A
ステアリングプレート
SteeringPlate
ZC-BH38-A
M3x8ボタンヘッド
BHSScrew
2.0
ZC-N3PA
M3 ナット
Nut
Z2-206-6A
ロッドエンドボール 6 ㎜
BallStud6 ㎜
2.0
Z2-009F3A
フロントアウターサスアームピン(φ3.0）
FrontOuterSuspensionArmPin
Z2-415S10A
ハブキャリアスペーサー・グレー
HubCarrierSpacer･Gray
Z2-008F3A
フロントサスアーム L
FrontSuspensionArmＬ
ZC-BH24A
M2x4 ボタンヘッド
BHScrew
1.5
Z2-414A
キングピン ( 厚 )
Kingpin(Thick)
2.0
Z2-206-8A
ロッドエンドボール 8 ㎜
BallStud8 ㎜
Z2-413H3A
フロントハブキャリアＬ
FrontHubCarrierL
ZC-BH314A
M3x14ボタンヘッド
BHSScrew
2.0
ZC-BH312A
M3x12ボタンヘッド
BHSScrew
2.0
ZC-A3615BA
1.5mm アルミスペーサー・黒
1.5mmAluminumSpacer･Black
ZC-A3610BA
1.0mm アルミスペーサー・黒
1.0mmAluminumSpacer･Black
Z2-414A
キングピン ( 黒 )
Kingpin(Black)
※向きに注意
Noteposition
LR
B4-011FA
フロントホイルハブ×2
FrontWheelHub
4.3
Z2-415S10A
ハブキャリアスペーサー・グレー×2
HubCarrierSpacer･Gray
ZC-N3PA
M3 ナット×2
Nut
Z2-414A
キングピン ( 黒 )×2
KingPin(Black)
Z2-414A
キングピン ( 厚 )×2
KingPin(Thick)
Z2-206-6A
ロッドエンドボール 6 ㎜×2
BallStud6 ㎜
Z2-206-8A
ロッドエンドボール 8 ㎜×2
BallStud8 ㎜
SP-011HA
ホイルハブピン×2
WheelHubPin
ZC-A3615BA
1.5mm アルミスペーサー・黒×2
1.5mmAluminumSpacer･Black
BB-105-2A
5x10ベアリング×4
Bearing
袋#7の内容
Bag#7Contents
Z2-413H3A
フロントハブキャリアＬ&R各 1
FrontHubCarrierL&R1Ea
Z2-415SH3A
ステアリングブロック A&B各 1
SteeringBlockA&B1Ea
Z2-413H3A
キャスターインサート 5°×2
Casterinsert
Z2-415T10A
ステアリングプレート・オフセット 1.0×2
Steeringplate
Z2-008F3A
フロントロアサスアームＬ&R各 1
FrontLowerSuspensionArm L&R1Ea
B2-010FHA
フロントアクスル ×2
FrontAxle
ZC-A3610BA
1mm アルミスペーサー・黒×2
1mmAluminumSpacer･Black
0㎜
ZC-BH26A
M2x6 ボタンヘッド
BHScrew
1.5
ZC-C25NA
M2x5キャップスクリュー×2
SHScrew
ZC-BH36-A
M3x6ボタンヘッド×2
BHSScrew
ZC-BH312A
M3x12ボタンヘッド×2
BHSScrew
ZC-BH38-A
M3x8ボタンヘッド×4
BHSScrew
ZC-BH314A
M3x14ボタンヘッド×2
BHSScrew
ZC-BH24A
M2x4 ボタンヘッド×2
BHScrew
ZC-BH26A
M2x6 ボタンヘッド×2
BHScrew
このページで使用するパーツ
Partsusedonthispage
