Yokomo SO 1.0 User Manual

Ｚ2-009R3A
リヤアウターサスアームピン(φ3.0)
RearOuterSuspensionArmPin
Z2-415S10A
ハブキャリアスペーサー・グレー
HubCarrierSpacer･Gray
ZC-BH24A
M2x4 ボタンヘッド
BHScrew
1.5
ZC-BH24A
M2x4 ボタンヘッド
BHScrew
1.5
ダート
Dirt
15
2.0
六角レンチ（2.0mm）
AllenKey(2.0mm)

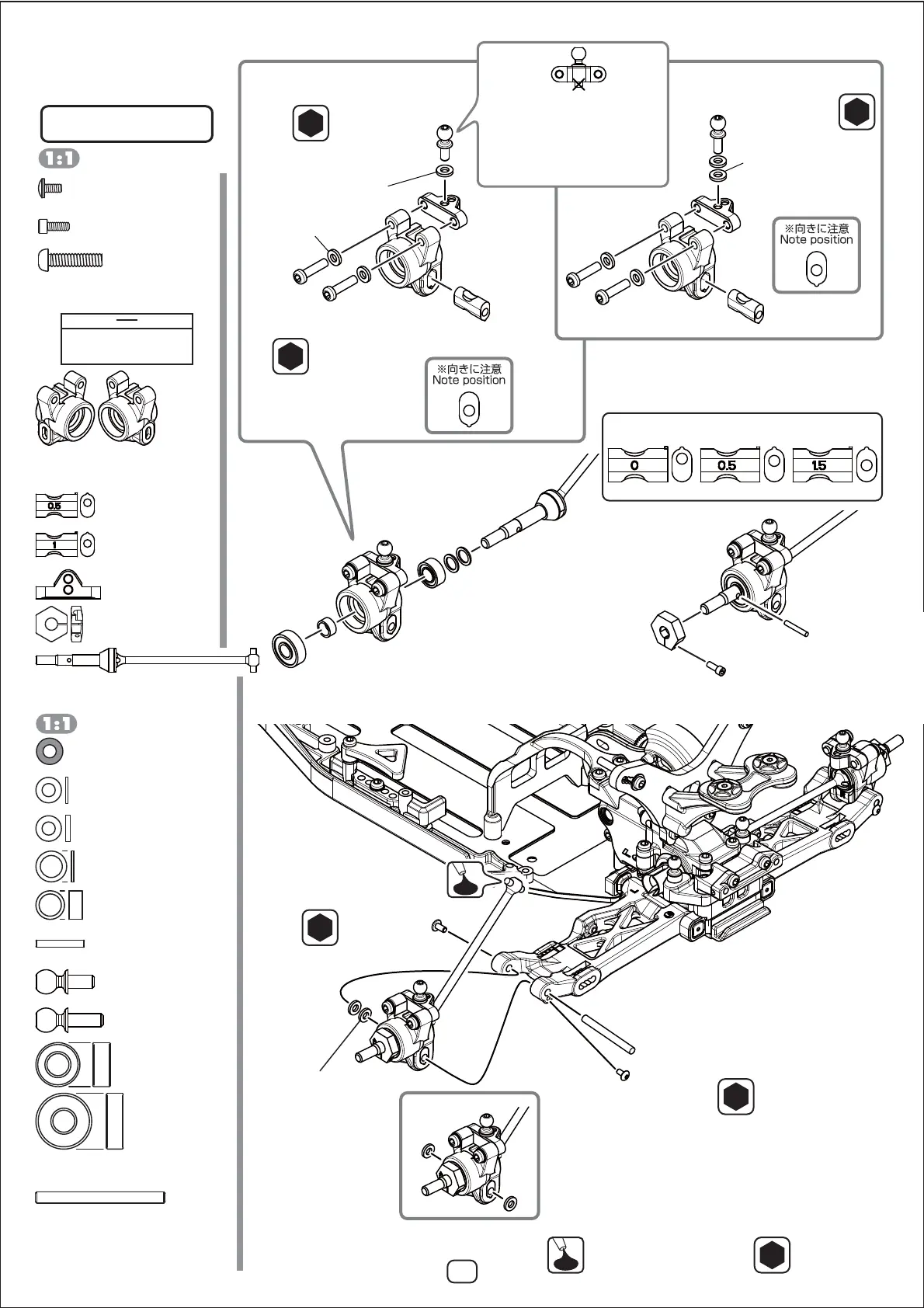

リヤハブキャリアの組み立て
RearHubCarrierAssmebly
ブラックグリス（黒）を塗布します。
Applyablackgrease.
SP-011HA
ホイルハブピン
WheelHubPin
ӱ
B4-011FA
リヤホイルハブ
･4.3
RearWheelHub
Ӳ
ZC-C25NA
M2x5キャップスクリュー
SHScrew
ӳ
◆右側も同様に組立てます。◆
Assembletherightsideinthesamemanner.
S4-01069A
ユニバーサルドライブシャフト・リヤ
UniversalDriveshaft・Rear
ZC-S550A
φ5x0.5mm シム
 Shim
BB-105-2A
5x10ベアリング
Bearing
Z2-010BCMA
ベアリングカラー
BearingCollar
BB-135-2A
5x13ベアリング
Bearing
ハイトインサートは突起の向きにより
ピンの位置が変わります。
Pinpositionisselectablebydirectionofthe
heightinsert(notedirectionoftheprotrusion)
セッティングパーツとしてご使用下さい。
Usethesepartsforadjustingsetup.
0.5mm×2 1.5mm×20mm×2
ZC-BH312A
M3x12ボタンヘッド
BHSScrew
2.0
Z2-415RDCA
リヤハブキャリア L
RearHubCarrierL
S4-415RLA
リンクマウント
LinkMount
2.0
Z2-206-6A
ロッドエンドボール 6 ㎜
BallStud6 ㎜
ZC-A3610BA
1mm アルミスペーサー・黒
1mmAluminumSpacer･Black
ZC-S36A
M3x6 ワッシャー
Washer
Z2-415RDCA
ハイトインサート 0.5 ㎜
HeightInsert0.5 ㎜
カーペット / 人工芝
Carpet/Artificialturf 
2.0
Z2-206-8A
ロッドエンドボール 8 ㎜
BallStud8 ㎜
ZC-A3610BA
1mm アルミスペーサー×2
1mmAluminumSpacer
Z2-415RDCA
ハイトインサート 1 ㎜
HeightInsert1 ㎜
ダート
Dirt
※ご注意ください※
スペーサーを 1.5mm 以下で使用する際
は、ロッドエンドボール･6mm
(Z2-206-6) をご使用ください。
Whenusingspacerslessthan
1.5mm,pleaseusetheBall
Stud6mm(Z2-206-6).
BB-105-2A
5x10ベアリング×2
Bearing
Z2-010BCMA
ベアリングカラー×2
BearingCollar
Ｚ2-009R3A
アウターサスアームピン(φ3.0)×2
OuterSuspensionArmPin
BB-135-2A
5x13ベアリング×2
Bearing
SP-011HA
ホイルハブピン×2
WheelHubPin
Z2-415S10A
ハブキャリアスペーサー・グレー×4
HubCarrierSpacer･Gray
Z2-206-8A
ロッドエンドボール 8 ㎜×(2)
BallStud8 ㎜
ZC-S36A
M3x6 ワッシャー×4
Washer
ZC-S550A
φ5x0.5mm シム×4
Shim
Z2-206-6A
ロッドエンドボール 6 ㎜×2
BallStud6 ㎜
ZC-A3610BA
1mm アルミスペーサー・黒×2(4)
1mmAluminumSpacer･Black
袋#8の内容
Bag#8Contents
Z2-415RDCA
リヤハブキャリア L&R各 1
RearHubCarrierL&R1Ea
Z2-01069
ユニバーサルドライブシャフト・リヤ×2
UniversalDriveshaft・Rear/69mm
S4-415RLA
リンクマウント ×2
LinkMount
Z2-415RDCA
ハイトインサート 0.5 ㎜ ×2
HeightInsert0.5 ㎜
B4-011FA
フロントホイルハブ×2
FrontWheelHub
4.3
Z2-415RDCA
ハイトインサート 1 ㎜ ×2
HeightInsert1 ㎜
ZC-C25NA
M2x5キャップスクリュー×2
SHScrew
ZC-BH312A
M3x12ボタンヘッド×4
BHSScrew
ZC-BH24A
M2x4 ボタンヘッド×4
BHScrew
このページで使用するパーツ
Partsusedonthispage
() 内はダート仕様での数量となります。
Theqtyin()istheqtyforthedirtver.
