Yokomo SO 1.0 User Manual

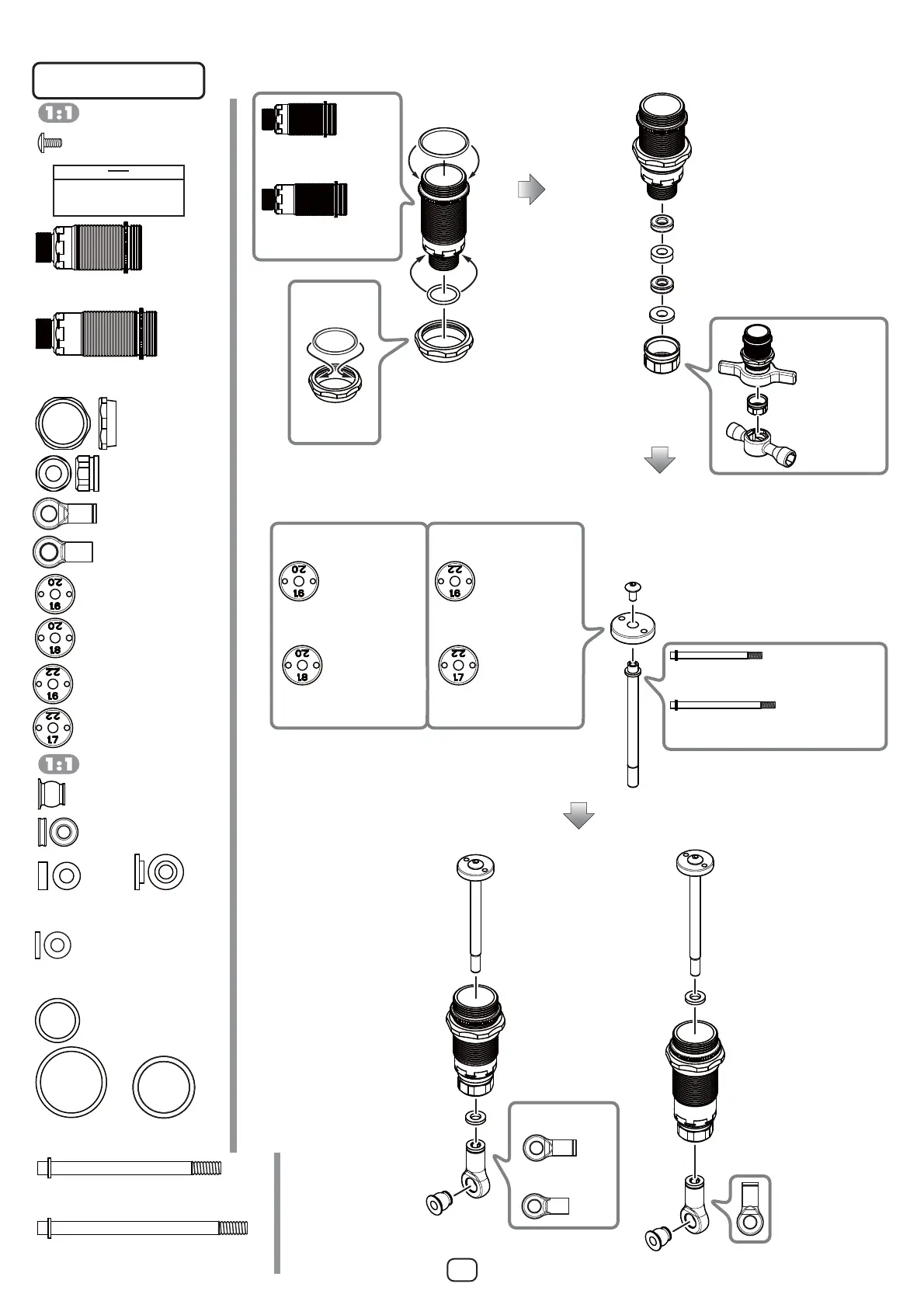

フロント＆リヤショックの組み立て
Front&RearShockAssembly
17
◆フロント用、リヤ用各 2 セットを作ります。◆
Assemble2frontand2rearshocks.
YS-7AB
O リング・φ12
ORing
Z2-S4AJA
O リング・φ14
ORing
Z2-S4AJA
アジャストナット
AdjustingNut
Z2-S3A
O リング・φ8
ORing
S4-S4MA
リヤショックボディ・ショート
RearShockBody・Short
S4-S4SA
フロントショックボディ
FrontShockBody
Z2-S9A
ショックキャップツール
ShockCapTool
Z2-S9A
ショックボディツール
ShockBodyTool
S4-S3XA
X30X リング（クリア）
XRing(Clear)
S4-S4CA
X30 カラー・A( 小 )
Collar・A（Small）
S4-S4CA
X30 カラー・B( 大 )
Collar・B(Ｌarge)
Z2-S3A
X33O リングキャップ
ORingCap
S4-S3XA
X30X リング（クリア）
XRing(Clear)
S4-S2STA
X30 フロントショックシャフト・Ti コート ×2
FrontShockShaft・TiCoating
Z2-S3A
O リング・φ8×4
ORing
YS-7AB
O リング・φ12×4
ORing
Z2-S4AJA
O リング・φ14×4
ORing
Z2-S4IA
X33 ショックインナースペーサー・1 ㎜×4
ShockInnerSpacer
S4-S2MTA
X30 リヤショックシャフト・ショート・Ti コート×2
RearShockShaft・Short・TiCoating
Z2-S4AJA
アジャストナット×4 
AdjustingNut
Z2-S3A
X33O リングキャップ×4
ORingCap
Z2-S6MA
ショックエンド L×4(2)
ShockEndL
S4-S4MA
リヤショックボディ・ショート×2
RearShockBody・Short
袋 #10 の内容
Bag#10Contents
S4-S4SA
フロントショックボディ×2
FrontShockBody
このページで使用するパーツ
Partsusedonthispage
ZC-BH24A
M2x4 ボタンヘッド×4
BHScrew
S4-S3XA
X30X リング（クリア）×8
XRing(Clear)
S4-S4CA
X30 カラー・A×4
Collar・A
S4S4CA
X30 カラー・B×4
Collar・B
Z2-S7TA
アルミ製ショックエンドボール×4
ShockEndBall
Z2-S162A
ピストン･φ1.6/2.0 ㎜×2
Piston
Z2-S182A
ピストン･φ1.8/2.0 ㎜×2
Piston
Z2-S1622A
ピストン･φ1.6/2.2 ㎜×(2)
Piston
Z2-S1722A
ピストン･φ1.7/2.2 ㎜×(2)
Piston
ZC-BH24A
M2ｘ4 ボタンヘッド
BHScrew
M2x4 ボタンヘッド
を締め込む際は、プライヤー等は
使わず締め過ぎに注意しネジロックをご使用ください。
TightenM2screwwithouttheuseofplier,do
notovertighten.Recommendtousethe
threadlockinstead.
S4-S2STA
X30 フロントショックシャフト・Ti コート
FrontShockShaft・TiCoating
S4-S2MTA
X30 リヤショックシャフト・ショート /Ti コート
RearShockShaft・Short/TiCoating
Z2-S1622A
フロントピストン･φ1.6/2.2 ㎜
FrontPiston
Z2-S1722A
リヤピストン･φ1.7/2.2 ㎜
RearPiston
ダート
Dirt
Z2-S162A
フロントピストン･φ1.6/2.0 ㎜
FrontPiston
Z2-S182A
リヤピストン･φ1.8/2.0 ㎜
RearPiston
カーペット / 人工芝
Carpet/Artificialturf 
Z2-S6MA
ショックエンド S×（2）
ShockEndS
ショックボディ Assy
ShockBodyAssembly
フロント
Front
Z2-S7TA
ショックエンドボール
ShockEndBall
Z2-S4IA
X33 ショックインナースペーサー・1 ㎜
ShockInnerSpacer
ダート▶使用しません。
Dirt▶Notused.
ダート
Dirt
カーペット / 人工芝
Carpet/Artificialturf
ショックピストン Assy
ShockPistonAssembly
Z2-S4IA
X33 ショックインナースペーサー・1 ㎜
ShockInnerSpacer
リヤ
Rear
