Yokomo SO 1.0 User Manual

ZC-C38A
M3x8キャップスクリュー
SHSScrew
2.5
3×8 ワッシャー
Washer
モーター ( 別途ご用意下さい。)
Motor(SoldSeparately.)
1.5
六角レンチ（1.5mm）
AllenKey(1.5mm)
22
2.5
六角レンチ（2.5mm）
AllenKey(2.5mm)

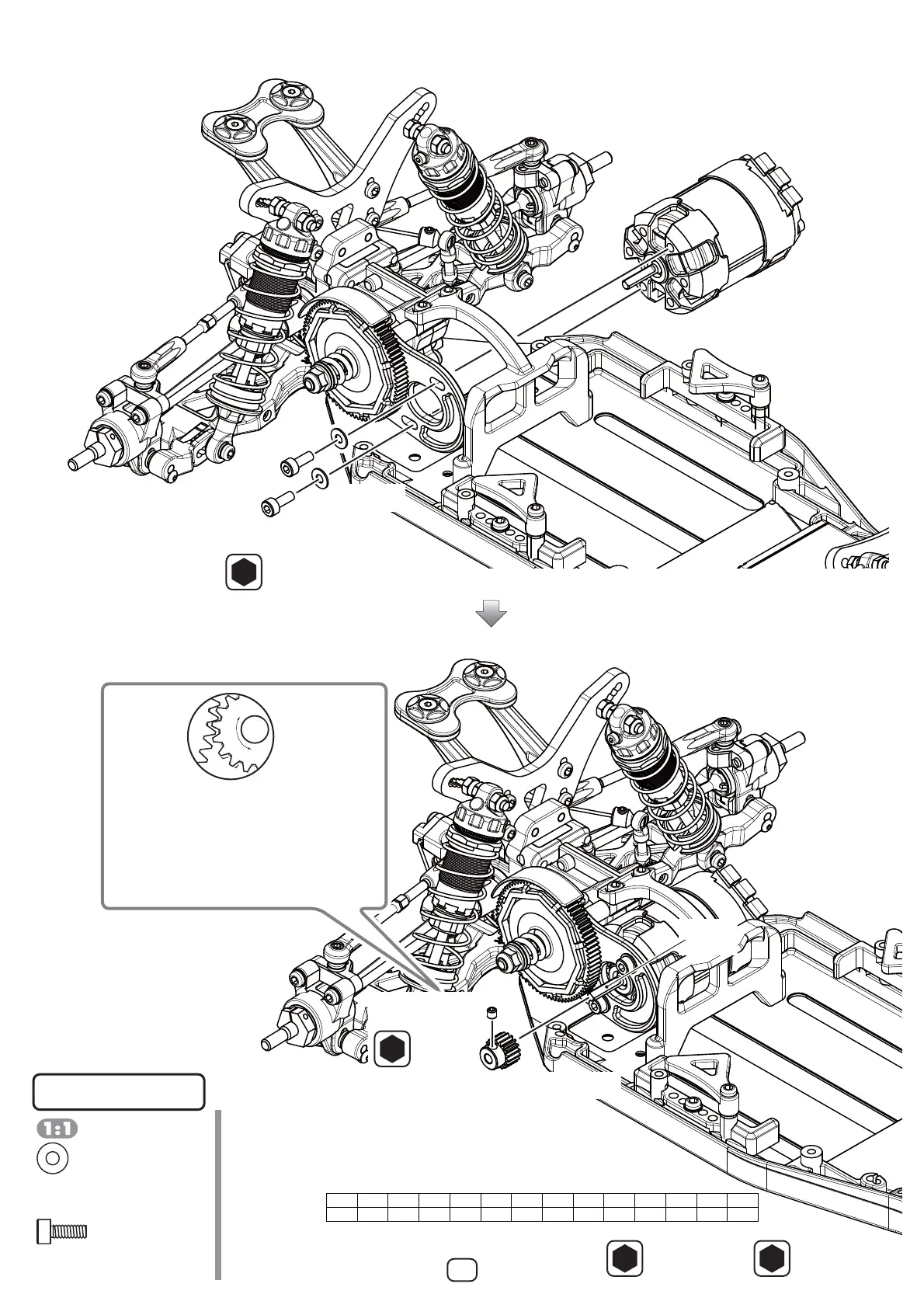

ピニオンギヤをスパーギヤの歯幅に合わせて固定します。
Positionthepiniongearsothattheteethlineupwiththe
spurgear,thensecureittightly.
☆ピニオンギヤは 18T 〜 30T まで装着できます。
Capableoffittingpiniongearsfrom20Tto30T.
ZC-C38A
M3x8キャップスクリュー×2
SHSScrew
3×8 ワッシャー×2
Washer
モーターの取り付け
MotorInstallation
ZC-SS33A
M3x3セットスクリュー
SetScrew
1.5
平らな面
Flatside
20T 21T 22T 23T 24T 25T 26T 27T 28T 29T 30T
80T
10.40 9.90 9.45 9.04 8.67 8.32 8.00 7.70 7.43 7.17 6.93
19T18T
11.56 10.95
ピニオンギヤ（別途ご用意下さい。）
PinionGear(Soldseparately.)
このページで使用するパーツ
Partsusedonthispage
ギヤの噛み合わせは 0.3mm 程度ガタつくように合わせます。
ガタが多すぎるとギヤが破損しやすくなるためご注意下さい。
また、この間隔が狭すぎると異音が生じたり、駆動が重くなる
ため調整は慎重に行ってください。
Adjustthemeshingofthegearssothatthereis
approximately0.3mmofplayinbetweentheteeth.Be
careful,astoomuchplaywillcausethegearstostrip.
Pleaseadjustthegearmeshcarefully,asinsufficient
clearancebetweentheteethwillcauseexcessivegear
noise,aswellascausingadraginthedrivetrain.
0.3ｍｍ
