Yokomo YZ-2 DT User Manual

Z2-008R
リヤロアサスアームＬ
RearLowerSuspensionArmL
Z2-008R
リヤロアサスアームR
RearLowerSuspensionArmR
Z4-300RRS
リヤサスマウント・R
RearSuspensionMount・R
Z2-001B
リヤバンパー
RearBumper
※向きに注意
Noteposition
2-H4
0-H2
2-H4
0-H2
※向きに注意
Noteposition
B4-300B
サスマウントブッシュ
SuspensionBushing
B4-009B
インナーサスアームピン
InnerSus.ArmPin
B4-300B
サスマウントブッシュ
SuspensionBushing
Z4-300RRS
リヤサスマウントスペーサー・R
RearSuspension
MountSpacer・R
ZC-F310
M3x10サラビス
FHScrew
2.0
ZC-A3610B
1mm アルミスペーサー・黒
1mmAluminumSpacer･Black
ZC-A3610B
1mm アルミスペーサー・黒
1mmAluminumSpacer･Black
ZC-F310
M3x10サラビス
FHScrew
2.0
Z2-300RF2
リヤサスマウント・F
RearSuspensionMount・F
Z2-300RF2/Z2-300RS
リヤサスマウントスペーサー・F
RearSuspensionMountSpacer・F

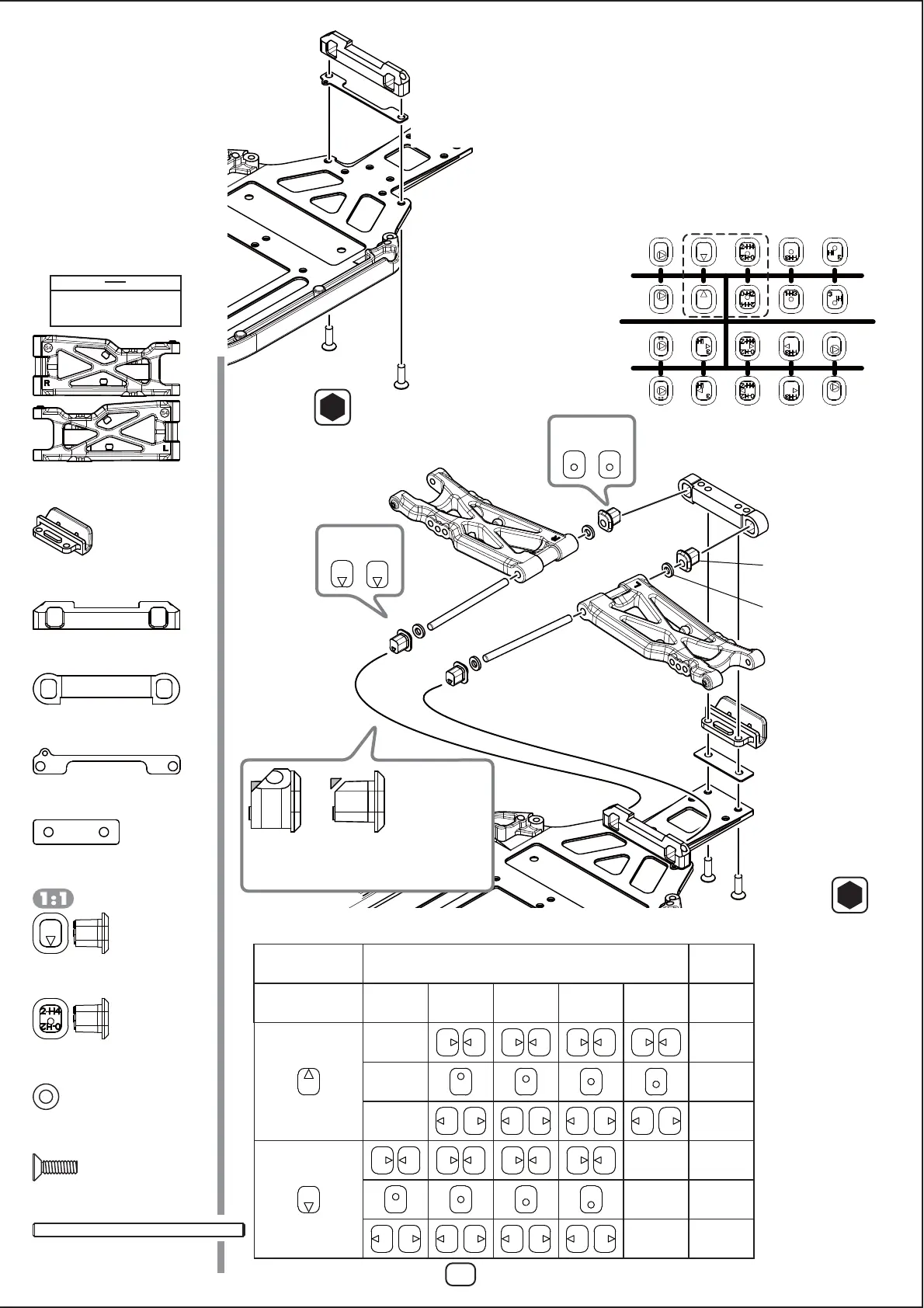

4. リヤサスアームの取付け
RearSuspensionArmInstallation
6
ZC-F310
M3x10サラキャップ×4
FHSScrew
B4-009B
インナーサスアームピン×2
InnerSus.ArmPin
Z2-008R
リヤロアサスアームＬ&R各 1
RearLowerSuspensionArmL&R1Ea
Z2-300RF2/Z2-300RS
リヤサスマウントスペーサー・F×1
RearSuspensionMountSpacer・F
Z4-300RRS
リヤサスマウント・R×1
RearSuspensionMount・R
Z2-300RF2
リヤサスマウント・F×1
RearSuspensionMount・F
Z2-001B
リヤバンパー×1
RearBumper
袋#2の内容
Bag#2Contents
Z4-300RRS
リヤサスマウントスペーサー・R×1
RearSuspensionMountSpacer・R
B4-300B
サスマウントブッシュ RR×2
SuspensionBushing
B4-300B
サスマウントブッシュ RF×2
SuspensionBushing
このページで使用するパーツ
Partsusedonthispage
2-H4
0-H2
1-H3 3
H1
2-H4
0-H2
2-H4
0-H2
1-H3
2-H4
0-H2
3
H1
H1
3
H1
3
2-H4
0-H2
2-H4
0-H2
1-H3 1-H3
2-H4
0-H2
2-H4
0-H2
H1
3
H1
3
2-H4
0-H2
2-H4
0-H2
2-H4
0-H2
2-H4
0-H2
H1
3
H1
3
2-H4
0-H2
2-H4
0-H2
1-H31-H3
2-H4
0-H2
2-H4
0-H2
H1
3
H1
3
2-H4
0-H2
2-H4
0-H2
2-H4
0-H2
2-H4
0-H2
1-H31-H3
1-H3 1-H3
フロント /RF
Front
2.5°
3°
3.5°
アンチスキッド
Anti-squat
0° 1° 2° 3° 4°
トー角
Toe-angle
リヤ /RR
Rear
2.5°
3°
3.5°
リヤ用サスマウントブッシュの組合せ
Rearsuspensionmountbushingpairings
ZC-A3610B
1mm アルミスペーサー・黒×4
1mmAluminumSpacer･Black
サスマウントブッシュが干渉するため、
グレーの部分を削って下さい。
Duetorubbingagainstthesuspension
bushing,removethegrayshadedarea.
B4-300B
サスマウントブッシュ
SuspensionBushing
