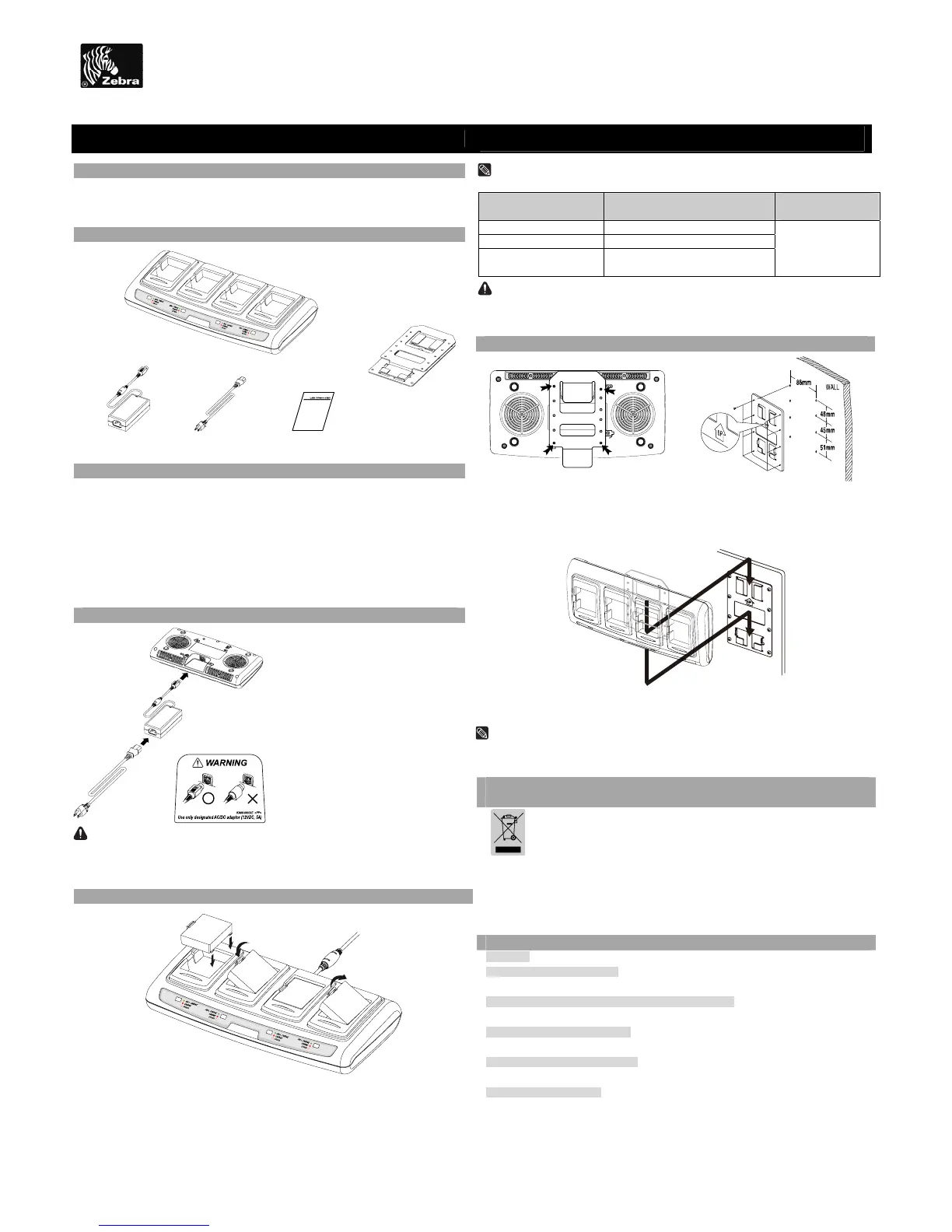

◈ Informações
Este manual de instalação fornece informações necessárias para instalação e
utilização do produto. O carregador Quad da série EM permite recarregar
simultaneamente até um máximo de quatro baterias para impressoras da série EM.
Componentes◈
Carregador Quad da série EM
Transformador
AC/DC
Cabo de
alimentação
Manual de
instalação
※ Opção
suplementar
Montagem na parede
Precauções de instalação◈
1. Evite colocar sob a luz solar directa e/ou em locais sujeitos a um calor
excessivo.
2. Não utilize ou guarde em locais sujeitos a temperaturas elevadas e/ou
humidade.
3. Não utilize ou guarde em locais com muito pó.
4. Não instale em locais instáveis e inclinados.
5. Se sujeitar o produto a fortes vibrações e/ou choques pode provocar danos.
6. Assegure-se de que há espaço suficiente na área de instalação para permitir
uma utilização fácil.
Ligação dos cabos◈
1. Ligue o cabo de alimentação ao
transformador e ligue o
transformador ao conector de
alimentação do carregador Quad
2. Ligue a ficha do cabo de
alimentação a uma tomada.
A alimentação de entrada está
compreendida entre 100 e 250
VAC, a 50/60 Hz e a 1,4 A.
3. Quando a energia é fornecida, o
LED verde fica aceso durante dois
segundos.
ATENÇÃO
Se o LED vermelho ficar aceso durante mais do que dois segundos, poderá
significar que há um problema de carregamento da bateria. Consulte o revendedor.
Carregamento das baterias◈
1. Fixe as baterias através da utilização dos engates existentes no carregador Quad,
como a figura acima indica.
2. Prima a bateria até ouvir um som de encaixe.
3. O carregamento começa, assim que a bateria estiver totalmente introduzida. As
baterias são carregadas para 8,4 DC a 0,8 A.
4. Desloque o engate e retire para extrair a bateria.
NOTA
As indicações do estado de carregamento da bateria, são as seguintes.
LED Estado de carregamento
Tempo de
carregamento
LED vermelho aceso Carregar
LED verde aceso Carregamento concluído
LED vermelho a piscar
Problema com a bateria e/ou
colocação
2 horas
ATENÇÃO
Se o LED vermelho estiver a piscar, tente retirar a bateria e voltar a introduzi-la.
Se o LED vermelho continuar a piscar, consulte o revendedor.
◈ Instalação na parede (Opcional)
1. Fixe o fixador da prateleira na parte de
trás do carregador Quad com quarto
parafusos M3
×8.
(O utilizador pode optar entre quarto
opções de posicionamento do suporte)
2. Fixe o suporte de montagem com a
seta a apontar para cima numa
parede com oito parafusos M4
×10.
3. Como é mostrado acima, fixe o carregador Quad ao suporte de montagem na
parede através do fixador da prateleira.
NOTA
A montagem na parede é opcional. Para obter informações detalhadas sobre a
montagem na parede, entre em contacto com o vendedor e/ou fornecedor.
◈ WEEE (“Waste Electrical and Electric Equipment”-
Equipamento Electrotécnico e Eléctrico Desperdiçado)
Este símbolo indica que o produto ou a sua literatura, mostram que não devia ter
sido eliminado juntamente com o lixo doméstico no final do seu período de vida.
Para evitar danificar o ambiente ou a saúde humana de lixo eliminado sem controlo,
separe-o de outros tipos de lixo e reciclo de forma a promover uma reutilização
sustentada dos recursos materiais. Os utilizadores domésticos devem contactar o
revendedor onde o produto foi adquirido ou o departamento governamental local,
p
ara obter informações sobre onde este item pode ser levado para uma reciclagem
ambiental em segurança. Os utilizadores comerciais devem contactar o se
u
fornecedor e verificar os termos e condições do contrato de aquisição. Este produto
não deverá ser misturado com outro lixo comercial para ser eliminado.
☎ Zebra Technologies Corporation
● Web site http://www.zebra.com
● Zebra Technologies Corporation
30 Plan Way Warwick, RI 02886 USA
telefone: +1 401 739 5800 or +1 800 556 7266
● Zebra Technologies Corporation (Global/Americas Headquarters)
333 Corporate Woods Parkway, Vernon Hills, IL 60061-3109 USA
telefone: +1 847 634 6700 or +1 800 423 0442
● Zebra Technologies Europe Limited
Zebra House Unit 14, The Valley CentreGordon Road High Wycombe Buckinghamshire HP13 6EQ, UK
telefone: +44 (0)1494 472872
● Zebra Technologies Asia Pacific, LLC
120 Robinson Road#06-01 Parakou BuildingSingapore 68913
telefone: +65 6858 0722
● Latin American Sales Office
9800 NW 41st StreetSuite 220Doral, FL 33178 USA
telefone: +1 305 558 8470
Manual de instalação do carregador Quad da série EM
Carregador Quad da série EM
