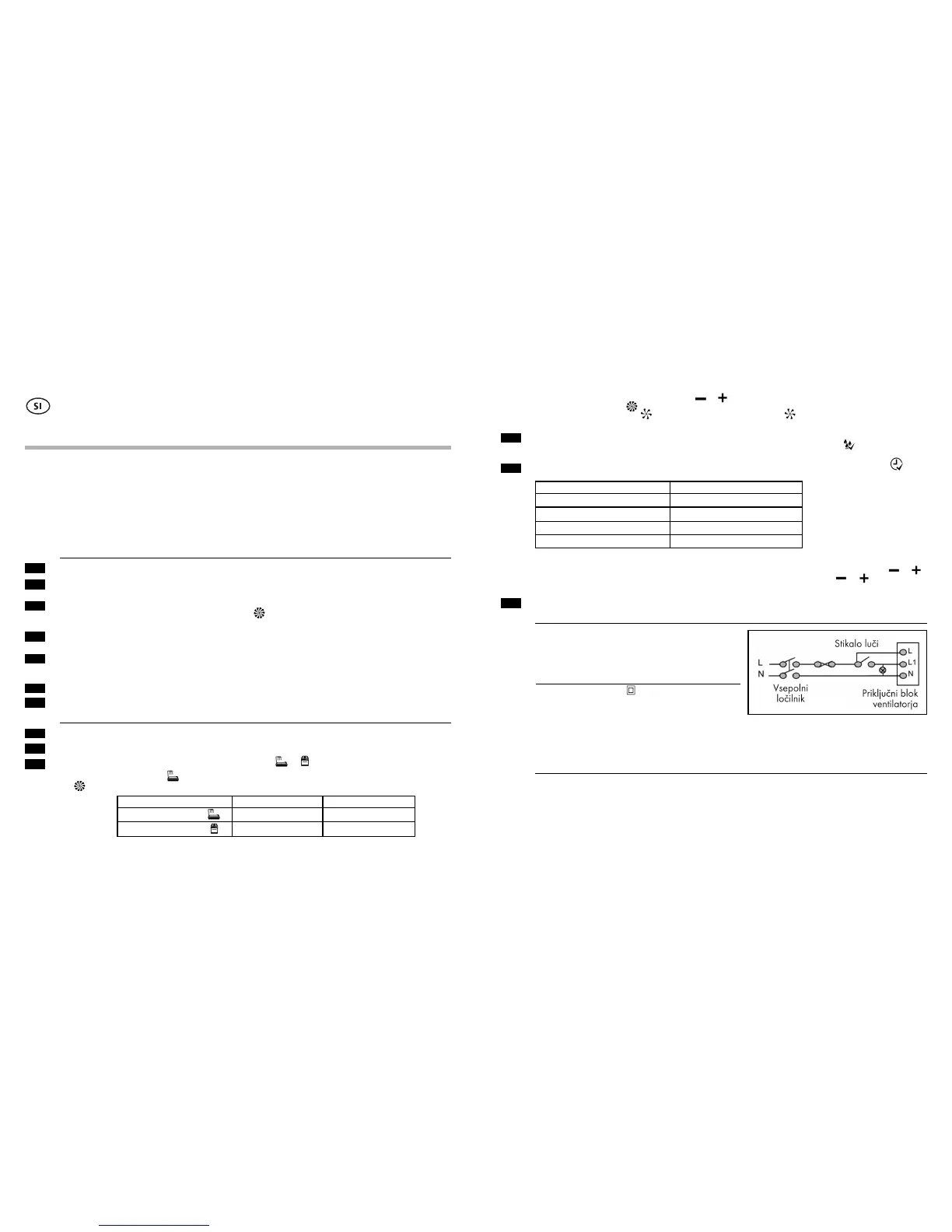

Navodila za montažo unity ZCV2
Ta ventilator je namenjen za neprekinjeno delovanje, ki zagotavlja potrebno osnovno prezračevanje zgradb. Po potrebi
lahko vključite okrepljeno prezračevanje ročno (za to potrebujete drugo fazo »L1«, priključeno preko stikala) ali samodejno
preko avtomatike za vlago (za to zadostuje trajno priključena faza »L«). Prosimo, preberite ta Navodila za montažo v celoti,
še preden boste začeli z instalacijo.
Pozor:
Vsa dela morajo biti narejena brez električne napetosti. Elektrotehnična dela sme opravljati le odgovorno strokovno osebje,
in vedno le v skladu z aktualno veljavnimi predpisi.
V kuhinjah, kjer je nameščena naprava, ki deluje na odprto plinsko olje ali plin ventilacija na vlek lahko povzroči uhajanje
zgorelih plinov. Skladno z gradbenimi predpisi je potrebno poskrbeti za ustrezno nizko raven odsesavanja. Kuhinje z
napravami, ki delujejo na trda goriva naj ne bi imele nameščene ventilacije na vlek.
Opozorilo: Naprava ni predvidena, da bi jo uporabljali mladi otroci ali slabotne osebe, edino v primeru, da so bile ustrezno
poducene s strani odgovorne osebe, in je bilo s tem zagotovljeno, da bodo slednji napravo tudi varno uporabljali. Mlajše
otroke je potrebno nadzirati in tako zagotoviti, da naprave ne bodo uporabljali za igro.
Stenska/stropna vgradnja
Odstranite ploščo z vrtenjem v levo, odvijte 3 vijake in previdno dvignite pokrov s poljem za upravljanje.
Prezračevalno cev z notranjim premerom 100 mm vgradite v steno ali strop. Pri stenski vgradnji pazite na majhen padec
cevi navzven, pri stropni vgradnji izolirajte prezračevalno cev, če je napeljana skozi neizolirana območja.
Uvodnica napajalnega kabla mora biti nameščena na razdalji X = 65 mm od središča prezračevalne cevi. Če želite imeti
možnost ročnega vklopa funkcije močnejšega prezračevanja , potrebujete poleg trajno vključene faze »L« še fazo
»L1«, vezano preko stikala.
Napajalni kabel napeljite skozi predvideno odprtino (A) in napravo s štirimi vijaki privijte na steno ali strop. Pri vgradnji na
steno pazite, da puščice kažejo navzgor.
S kabla (B) odstranite izolacijo in ga priključite po električnem načrtu. Ventilator je dvojno izoliran in ne potrebuje zaščitnega
vodnika. Če je na hišni inštalaciji na voljo zaščitni vodnik, ga lahko pritrdite na prazno priključno sponko (C). Priključeni
kabel zavarujte z varovalom (D).
Nato zaprite pokrov s z nadzorno ploščo in ga privijte.
Zunaj na izhodu iz prezračevalne cevi pritrdite zaščitno mrežo.
Zagon/nastavitve
Izklopite hišno stikalo za ročno močnejše prezračevanje (brez napetosti na »L1«) in znova vklopite hišno varovalko.
Zagon in nastavitev ventilatorja poteka s poljem za upravljanje.
Ko je ventilator znova priključen na električno omrežje, utripata tipki in največ 15 minut.
Če zdaj pritisnete na primer tipko , se vklopi in utripa tovarniška nastavitev »Močnejše prezračevanje/majhna kopalni-
ca« .
9-10
1-2
3
4
5-6
7-8
11
12
13
14
Tovarniške nastavitve
Soba Osnovno prezračevanje Močnejše prezračevanje
Majhna kopalnica
18 m
3
/h
30 m
3
/h
Kuhinja/velika kopalnica 30 m
3
/h 50 m
3
/h
Tovarniško nastavitev lahko spremenite s tipkama in in jo tako prilagodite situaciji v vsaki sobi. Za potrditev
nastavitve pritisnite tipko ali ; lučka za prikaz zdaj neprekinjeno sveti. S ponovitvijo koraka nastavite režim „Osnovno
prezračevanje/majhna kopalnica“ . Za potrditev nastavitve pritisnite tipko ali . Po 10 sekundah brez vnosa se način
nastavljanja samodejno konča.
Nova avtomatika na zračno vlago beleži hitrost, s katero se spreminja vlažnost prostora. Ob hitri spremembi vlažnosti, ki jo
povzroči uporabnik, vklopi ventilator. Če želite vklopiti avtomatiko na zračno vlago, pritisnite tipko . Lučka LED zasveti,
kar pomeni, da je tipalo dejavno.
Avtomatiko za naknadno delovanje (samo pri priključeni fazi »L1«, krmiljeni s stikalom) vklopite s pritiskom tipke .
Trajanje naknadnega delovanja je odvisno od tega, kako dolgo je ventilator deloval ročno v načinu močnejšega zračenja.
Dejavno tipalo označuje lučka LED.
Ko pritisnete katero koli tipko, se prikaže trenutno stanje delovanja. Če želite spremeniti nastavitev, morate tipki in
pritisniti hkrati za približno 3 sekunde. Če želite ponastaviti tovarniško nastavitev, pritisnite tipki in za približno 10
sekund.
Ploščo znova namestite z vrtenjem v desno.
Shema priključitve:
Napetost in frekvenca napajalne napetosti se morata ujemati
s podatki na ventilatorjih. Na priključku mora biti poskrbljeno
za vsepolno ločitev od električnega omrežja z razdaljo med
kontakti najmanj 3 mm. Vgradnja v vlažnih prostorih mora biti
opravljena po standardu aktualno veljavnimi predpisi.
Tehnični podatki:
Razred/vrsta zaščite: IP 24
Omrežna napetost: 230 V~50 Hz
Poraba moči: 1.1–4.1 W
Tlak zvoka: na primer 23.5 dB(A) 3 m pri 30 m
3
/h
na primer 33 dB(A) 1 m pri 30 m
3
/h
Pretok: 10–76 m
3
/h
Največji tlak 110 Pa
Najvišja temperatura: 40 °C
Največja dolžina črpanja: 6 m
Čiščenje in vzdrževanje:
Ploščo in ohišje z nadzorno ploščo očistite z vlažno krpo. Ne uporabljajte agresivnih čistil!
Pridržujemo si pravico do tehničnih sprememb.
15
16
17
Čas ročnega vklopa (L1 vključena) Avtomatika za naknadno delovanje
0–5 minut brez naknadnega delovanja
5–10 minut 5 minut
10–15 minut 10 minut
15 + minut 15 minut
