CARACTERISTICAS
Productos probados y aprobados por laboratorios UL/cUL y/o
FCC/IC.
Distancia de operación: hasta 100 pies.
Los controles inalámbricos Heath
®
/Zenith para el alumbrado es-
n diseñados para trabajar juntos. Simplemente determine cual
transmisor(es) le gustaría que controlen tal(es) receptor(es) y
fije la calibración del código para emparejar.
Transmisores
Control remoto
Interruptor A añadible
Interruptor de entrada
Detector inalámbrico de mov
-
imiento para uso interior
Detector inalámbrico de mov-
imiento para uso exterior
Productos a control remoto
Este manual incluye las instrucciones de operación para una variedad de productos a control remoto. Todos los productos funcionan
basándose en el mismo principio y usan la misma información para la calibración del código. Por favor lea todas las instrucciones y
tome en cuenta cualquier información específica relativa a su producto en particular.
ADVERTENCIAS:
. PARA USO SÓLO con bombillas incandescentes o halógenas de 120 voltios.
. NO LO USE con bombillas fluorescentes, electrodomésticos, fuentes de energía, alumbrado con bajo voltaje ni con ningún
otro aparato eléctrico.
Receptores
Convertidor enchufa-
ble para usarse bajo
techo
Convertidor del zócalo
de la lámpara
Reflector
Este manual sirve para los siguientes productos:

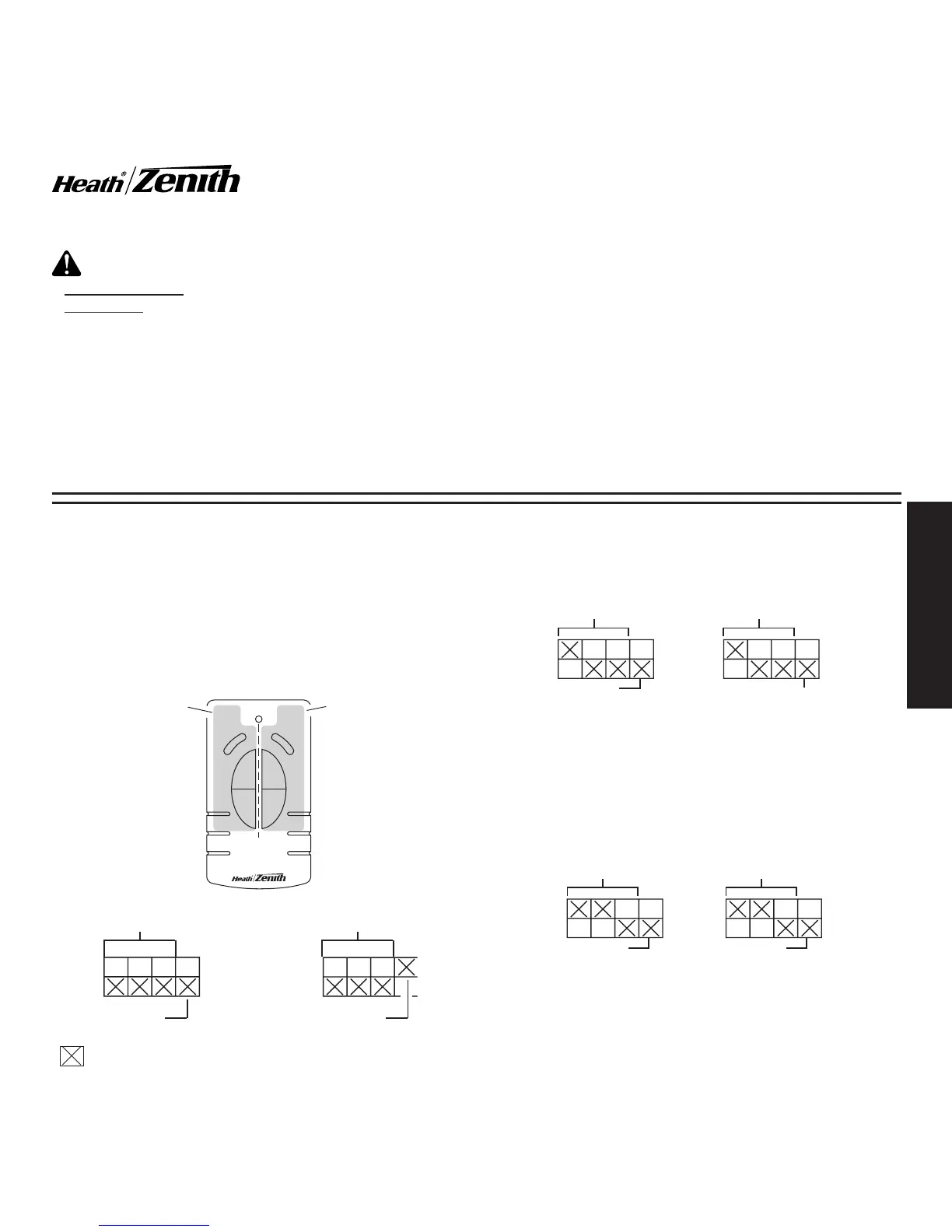

CALIBRACIONES DEL CÓDIGO
Nota: La mayoría de instalaciones de sólo un sistema no re-
querirán ningún cambio en la calibración del código. Para que
funcionen juntos los transmisor(es) y los receptor(es) deben
tener la misma calibración de digo y de grupo. Los interrupto-
res del 1 al 3 fijan el código. El interruptor 4 fija el grupo (A o B).
Vea en la página 14 la ubicación de los interruptores.
DIM
ON
OFF
ON
OFF
DIM
Código del
receptor(es)
Código del transmisor(es)/
receptor(es)
Grupo “A”
Grupo “B”
Código del detector
remoto de movimiento
Grupo “A”
Ejemplo 1 - Calibraciones del código, sistema 1
(calibración de fábrica)
Controles del
lado izquierdo:
Controla un juego de
receptor(es) del gru-
po “A” o grupo “B”
Controles del lado
derecho: Controla un
juego de receptores
del grupo “A” o gru-
po “B”
Grupo “A”
Ejemplo 3 - Calibraciones del código con un
único transmisor
Cuando se use un transmisor de sólo un grupo (ejemplo: Transmisor
de puerta, interruptor “A” añadible, detector remoto de movimiento)
las calibraciones de código y grupo deben emparejar con los
receptor(es) para que el sistema funcione correctamente.
Nota: Esta calibración funcionará independientemente de los ejem
-
plos uno y dos porque la calibración del código es diferente.
Nota: El código puede también cambiarse para reducir los proble-
mas de interferencia que vienen de otros productos inalámbricos.
(ejemplo: Teléfonos inalámbricos, abridores de puertas de garajes,
etc.) Para más información vea Guía de Análisis de Averías.
( – Indica la posición del interruptor)
Ejemplo 2 - Calibraciones del código, sistema 2
Nota: Cuando opere más de un sistema independientemente el uno del
otro, fije cada sistema con un código diferente. Hay 8 códigos disponi-
bles al cambiar las calibraciones de los interruptores del 1 al 3.
Código del
receptor(es)
Grupo “A”
Código del
transmisor(es)
Interruptor del grupo
(Selección Grupo “A” mostrada)
Código del transmisor(es)/
receptor(es)
