DETECTOR INALÁMBRICO DE MOVIMIENTO
PARA USO INTERIOR Y EXTERIOR
Seleccione modo nocturno o modo de 24 horas
Estos detectores pueden detectar movimiento durante el día o la
noche o sólo por la noche. Para fijar el modo de detección, retire
la tapa del compartimiento de la batería deslizándola hacia abajo.
Si es necesario retire las baterías. Mueva el interruptor DETECT
(DETECTAR) ya sea a la posición DAY/NIGHT ó a la posición NIGHT
ONLY (SÓLO NOCHE). Vuelva a colocar el compartimiento de la
batería siguiendo a la inversa las instrucciones indicadas.
Instalación de las baterías
• Antes de montar el detector de movimiento para uso exterior,
retire la tapa del compartimiento de la batería deslizándola hacia
abajo.
• En detectores de movimiento para uso interior, instale las baterías
luego de colocar el detector.
Coloque las dos baterías AA según la polaridad marcada dentro del
compartimento de la batería. Vuelva a colocar el compartimiento de
la batería siguiendo a la inversa las instrucciones indicadas.
Características:
• No se requiere cableado.
• Margen de sensibilidad hasta 9.1 m. 150° de cobertura (Interior).
• Margen de sensibilidad hasta 21 m. 180° de cobertura (Exte-
rior).
• Sensibilidad ajustable.
• Operación diurna/nocturna o sólo nocturna.
• Modo prueba.
• Usa dos baterías AA.
• Puede instalarse directamente en la pared o usando un soporte
de montaje (incluido) (Interior).
• Montaje en pared o alero (Exterior).
• Controla los receptores hasta 30 m de distancia.

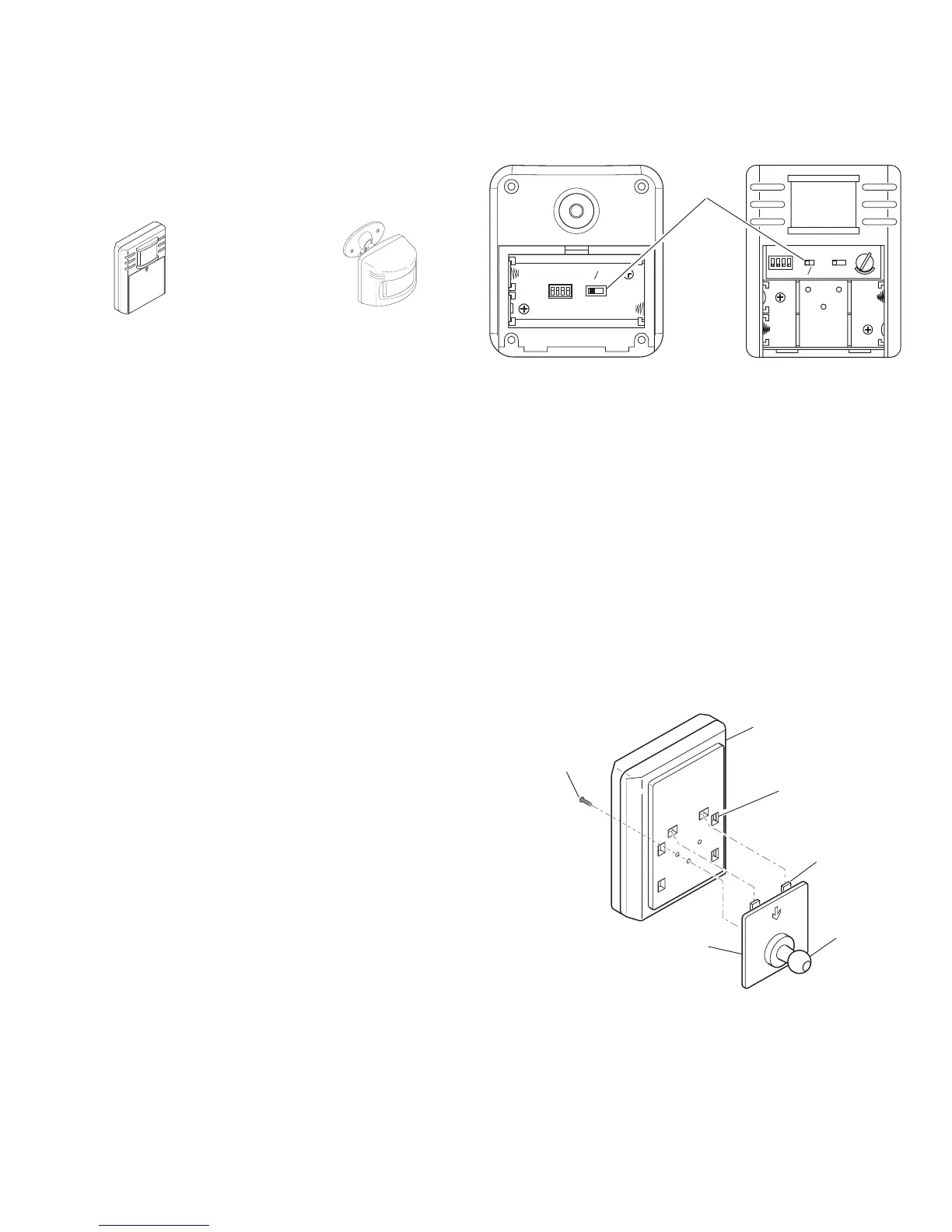

Detector inalámbrico de
movimiento para uso
exterior
O
N
D
ay
/
Night
N
ight
Only
5 1
Te
s
t
M
ax
Mi
n
Detector inalámbrico de
movimiento para uso
interior
DE TEC T
CO DES
1 2 3 4
DA
Y
NI GHT
NI GHT
ON L
Y
Control
detector
Compartimento de la batería
CODE
1 2 3
4
ON
5 1 TE ST
ON-TIME
(MINUTES)
MIN MAX
DETECT
RANGE
DAY
NIGH T
NIGH T
ONL
Y
Detector de movimiento
para uso exterior
(Vista posterior)
Detector de movimiento
para uso interior
(Vista frontal)
Consola de monta-
je tipo bola
Parte posterior del
detector
Ranuras para
la aleta
Sujeción de la consola de montaje tipo bola al
detector de movimiento para uso interior
(se muestra la instalación vertical)
Instalación del detector de movimiento para uso
interior usando el soporte opcional de montaje
Nota: Instale el detector de movimiento para uso interior de modo
que pueda girar hacia arriba o hacia abajo y así darle la cobertura
deseada por encima del nivel del suelo.
1. Fije la consola de montaje tipo bola a la parte posterior del
detector de movimiento. La consola de montaje tipo bola está
diseñada para instalarse en la parte posterior del detector en
tres direcciones posibles dependiendo de lo requerido por la
instalación. Para sujetar la consola de montaje tipo bola siga
los pasos que se indican:
• Determine la posición óptima de montaje del detector para
obtener la cobertura deseada.
• Determine el sitio óptimo de la consola de montaje para pared.
Montura
giratoria
de bola
Tornillo del soporte
de montaje tipo
bola
Aleta
Continuación
