5. Funkmodule
Die PDC wireless M-Bus Funkmodule sind im T-
(Standard), optional und auf Anfrage im S- oder
C-Mode, erhältlich.
Es stehen Varianten mit unterschiedlichen Datente-
legrammen zur Verfügung.
Die Module funktionieren unidirektional und senden
in der Regel alle 20 – 40 Sekunden. Sonderausfüh-
rungen sind auf Anfrage bei entsprechender Abnah-
memenge möglich.
Die LoRaWAN Variante ist mit einem monatlichen
(Szenario 1) oder täglichen (Szenario 2) Sendein-
tervall lieferbar. Eine Variante mit Stundenwerten
(Szenario 3 = 8 Telegramme mit jeweils 3 Stunden-
werten) ist auf Anfrage erhältlich.
Technische Daten PDC-Funk
wM-Bus LoRaWAN
TM
Übertragungs-
modi
wireless M-Bus
unidirektional;
T1 (Standard);
optional: S1, C1
LoRaWAN
868 MHz;
bidirektional
(Klasse A)
Verschlüsselung AES-128 nach OMS AES-128
Sendeintervall
typisch 20 s;
andere
Kongurationen
möglich
Szenario 1:
monatlich
Szenario 2:
täglich
Sendeleistung 25 mW 25 mW
6. AES-Key
Die PDC-Module senden ihre Datenpakete nur ver-
schlüsselt (AES-128, gerätespezisch nach OMS). Um
den Empfang der Datenpakete und deren weitere
Verarbeitung zu ermöglichen, ist im jeweiligen Emp-
fänger der AES-Key zu hinterlegen. ZENNER liefert
die AES-Keys zu den Geräten in der Regel mittels
elektronischem Lieferschein, künig auch per Down-
load oder per kundenspezisch abgestimmter Datei.
7. Auslesung Datenlogger
Die PDC-Module verfügen über einen internen Spei-
cher (Datenlogger). Die Auslesung der Daten, welche
nicht bereits in den vorgenannten Datentelegram-
men übertragen werden, erfolgt über die optische
Schnittstelle mittels MinoConnect (USB oder Radio),
dem ZENNER-Optokopf IrCombiHead und einer
entsprechenden Soware.
Datenlogger:
Siehe Punkt 2. Tabelle allgemeine Technische Daten
8. Smart Meter Funktionen (gültig für wM-Bus-PDC)
Die smarten Funktionen sind nur gültig, wenn das
PDC-Modul an einen Wasserzähler mit Impulsaus-
gang angeschlossen und der passende Nenndurch-
uss (Q3) des Wasserzählers ausgewählt worden ist.
Selbstüberwachung:
Das Modul verfügt über eine integrierte Batterie-
statusüberwachung.
Erkennung Leckage:
Wenn über einen Zeitraum von 24 h (96 Viertelstun-
denwerte) der Wert des Durchusses nie Null ist, dann
deutet dies auf eine Leckage hin. Das PDC-Modul setzt
entsprechende Bits. Ist der Durchuss während einer
Viertelstunde Null (vor Erreichen von 96 Viertelstun-
den ohne Durchuss), startet der Algorithmus neu.
Wurden 96 Viertelstunden mit Durchuss erreicht, gilt
Leckage solange als gesetzt, bis 8 Viertelstunden in Fol-
ge der Durchuss Null war. Im Ereignisspeicher werden
Datum und Uhrzeit des Ereignisses gespeichert.
Erkennung Zählerstillstand (Blockade):
Wenn über einen Zeitraum von 4 Wochen kein
Zählerfortschritt vom PDC-Modul erkannt wird, wird
Zählerstillstand (Blockade) erkannt.
Die Blockade gilt als aufgehoben, wenn in einer
Viertelstunde eine Zählerstandsdierenz von
>10 Liter auritt.
PROPRIETARY AND CONFIDENTIAL
THE INFORMATION CONTAINED IN THIS DRAWING IS THE SOLE PROPERTY OF ZENNER INTERNATIONAL GMBH & CO. KG. ANY REPRODUCTION
IN PART OR AS A WHOLE WITHOUT THE WRITTEN PERMISSION OF ZENNER INTERNATIONAL GMBH & CO. KG. IS PROHIBITED.

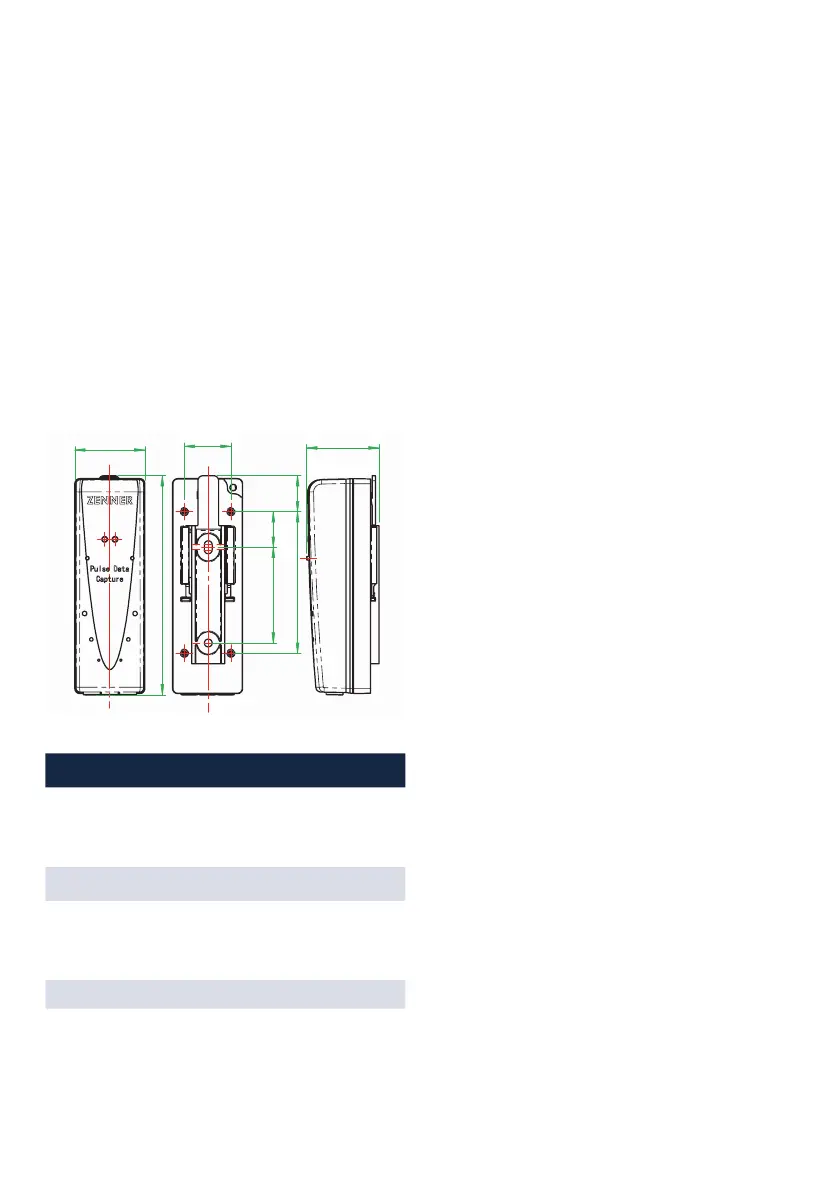

PDC assembling
