Zilmet Z2 - Page 7

7
H
■
7 + 2,3 x N (mm)
Pressione operativa
Working pressure
8 bar A - B
3 bar C - D
N. piastre
Nr. of plates
8 ÷ 40
Diametro dei fori
■
Hole diameter
16 mm
Temperatura operativa
Working pressure
-10 ÷ 120 °C
Materiale piastre
Plate material
Acciaio inox 316L
Stainless steel 316L
I
*
Circuito primario
Primary circuit
C - D
Materiale brasatura
Brazing material
Rame
Copper
Peso
■
Weight
0,288 + 0,074 x N (kg)
Circuito secondario
Secondary circuit
A - B
Raccordi
Connections
O-ring
Filettato / Threaded
caratteristiche tecniche | technical features
* su specica esigenza del cliente - based on customer’s request
■ dati soggetti a tolleranza - data have manufacturing tolerances and may change without notice

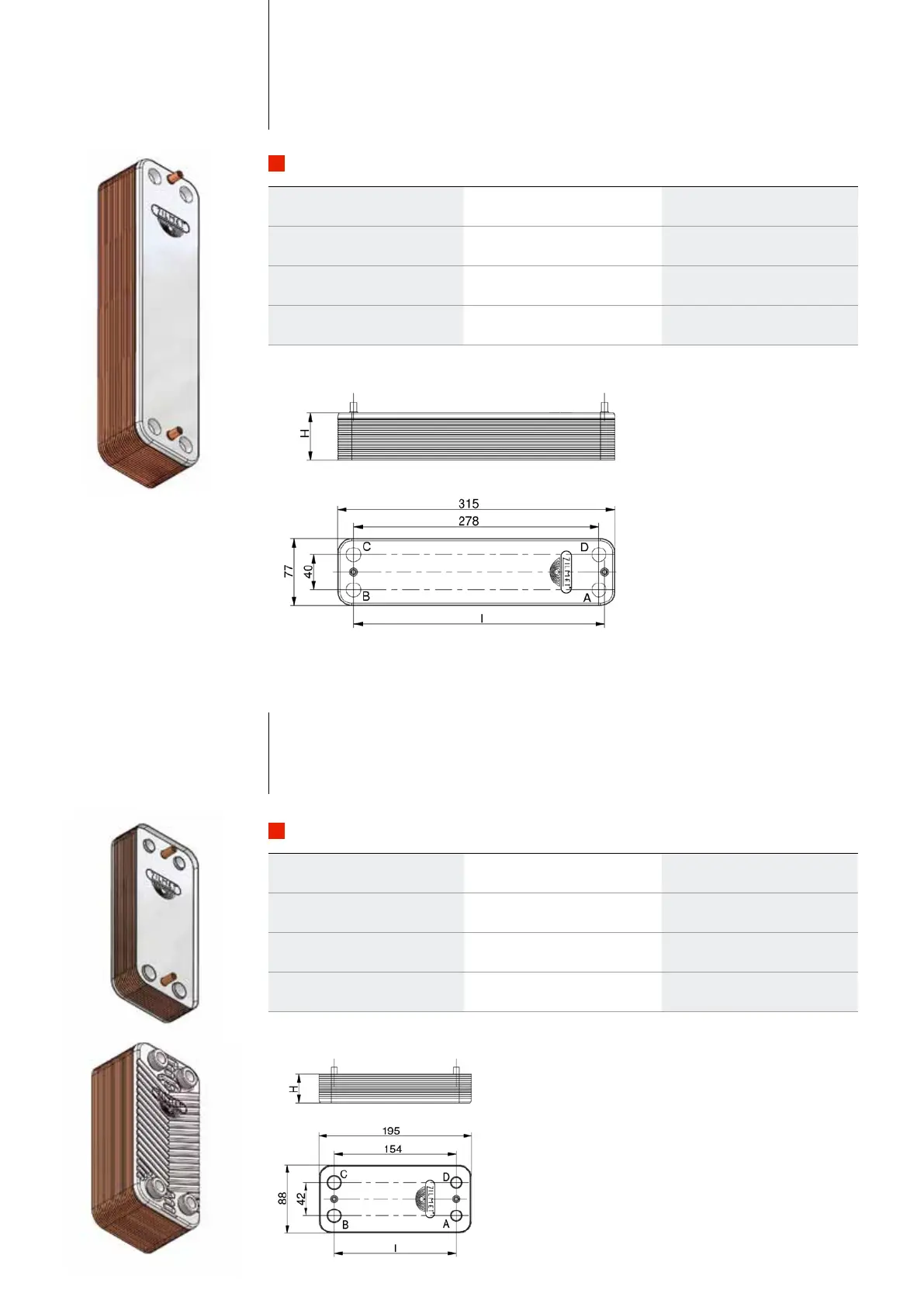

scambiatori saldobrasati |brazed heat exchangers
ZB 315
Applicazioni: per caldaie murali
Applications: for wall boilers
H
■
3 + 2,40 x N (mm)
Pressione operativa
Working pressure
8 bar D - B
3 bar C - A
N. piastre
Nr. of plates
10 ÷ 40
Diametro dei fori
■
Hole diameter
-
-
Temperatura operativa
Working pressure
-10 ÷ 120 °C
Materiale piastre
Plate material
Acciaio inox 316L
Stainless steel 316L
I
*
Circuito primario
Primary circuit
C - A
Materiale brasatura
Brazing material
Rame
Copper
Peso
■
Weight
0,076 + 0,066 x N (kg)
Circuito secondario
Secondary circuit
D - B
Raccordi
Connections
O-ring
Filettato / Threaded
caratteristiche tecniche | technical features
* su specica esigenza del cliente - based on customer’s request
■ dati soggetti a tolleranza - data have manufacturing tolerances and may change without notice
usso incrociato |cross ow
ZB 200
Applicazioni: per caldaie murali
Applications: for wall boilers
