23
DE
23
Gummiamortisationsunterlagen
8
54
Schraube ST4.2*16
4
24
Stromkabel
1
55
Mutter M8 S13
10
25
Neigungsregulator
2
56
Unterlegscheibe Φ9* Φ16*t1.0
16
26
Neigungsregulatorblockade
2
57
Unterlegscheibe Φ11* Φ 20*t1.5
2
27
Gummiamortisationsunterlagen
2
58
Spring washer D8
8
28
Frame tube cap
2
59
Unterlegscheibe
1
29
Motor
4
60
Computerverbindungsleitung
1
30
Steuerung
2
61
Schlüssel S17 / S13
1
31
Stromkabel
2
62
Schlüssel S6 / 80*80 mm
1
MONTAGEANLEITUNG
ACHTUNG! Befolgen Sie bei der Montage die unten angegebenen Schritte und verwenden Sie die dem Gerät beigefügten Werkzeuge.
Bereiten Sie genügend Platz für die Montage des Geräts vor.
Aufgrund des hohen Gewichts einiger Elemente wird empfohlen, die Montage mit zwei Personen durchzuführen.

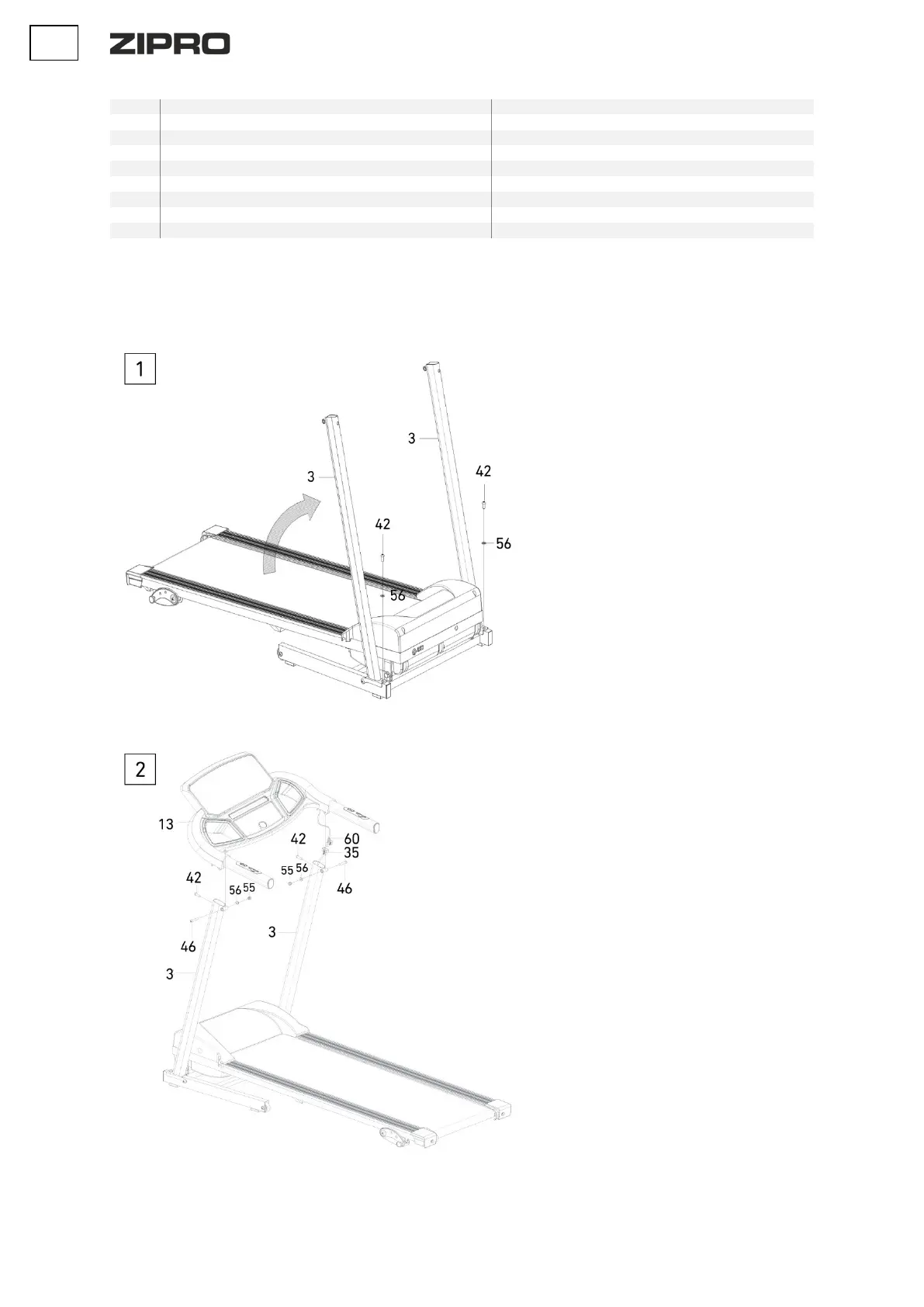

Schritt 1
Stellen Sie die rechte und linke Kolumne (3) des
Laufbandes, wie auf der Abbildung gezeigt wird, auf.
Achten Sie darauf, beim Zusammenklappen / Aufklappen
darauf, nicht zu viel Druck auszuüben.
Befestigen Sie die Kolumnen mithilfe der Schrauben
M8*45 (42) und und Muttern (56) am unteren Rahmen.
Schritt 2
Schließen Sie die obere Verbindungsleitung (35) und die
Computerleitung (60) an den Computer (17) an.
Befestigen Sie den Computer (13) an der rechten und
linken Kolumne des Laufbandes (3). Sicheren Sie ihn
mithilfe der Schrauben (46), Unterlegscheiben (56) und
Muttern (55) und schrauben Sie ihn dann mit den
Sechskantschrauben (42) fest.
Schritt 3
Legen Sie den Sicherheitsschlüssel (36) in den Computer
ein, um das Laufband zu starten.
Ohne ihn kann das das Gerät nicht laufen.
ACHTUNG! Der Sicherheitsschlüssel dienst dazu, einen
sofortigen Nothalt des Laufbandes durchzuführen.
Aus Sicherheitsgründen wird empfohlen, den Schlüssel
bei jedem Training an der Kleidung zu befestigen.
