32
RU
21
Ребро главной рамы
2
52
Винт ST4.2*20
6
22
Амортизирующие прокладки
4
53
Винт ST4.2*16
19
23
Резиновые амортизирующие прокладки
8
54
Винт ST4.2*16
4
24
Кабель питания
1
55
Гайка M8 S13
10
25
Регулятор наклона
2
56
Шайба Φ9* Φ16*t1.0
16
26
Блокировка регулятора наклона
2
57
Шайба Φ11* Φ 20*t1.5
2
27
Резиновые амортизирующие прокладки
2
58
Пружинная шайба D8
8
28
Крышка трубы рамы
2
59
Шайба Φ5.2* Φ10*t1
1
29
Двигатель
4
60
Заглушка
1
30
Контроллер
2
61
Ключ S17 / S13
1
31
Кабель питания
2
62
Ключ S6 / 80*80 мм
1
ИНСТРУЦИЯ ПО СБОРКЕ
ВНИМАНИЕ! Во время сборки выполняйте следующие шаги и используйте инструменты, входящие в комплект поставки продукта.
Подготовьте достаточно места для сборки устройства.
Из-за большого веса некоторых элементов рекомендуется выполнять сборку двумя лицами.

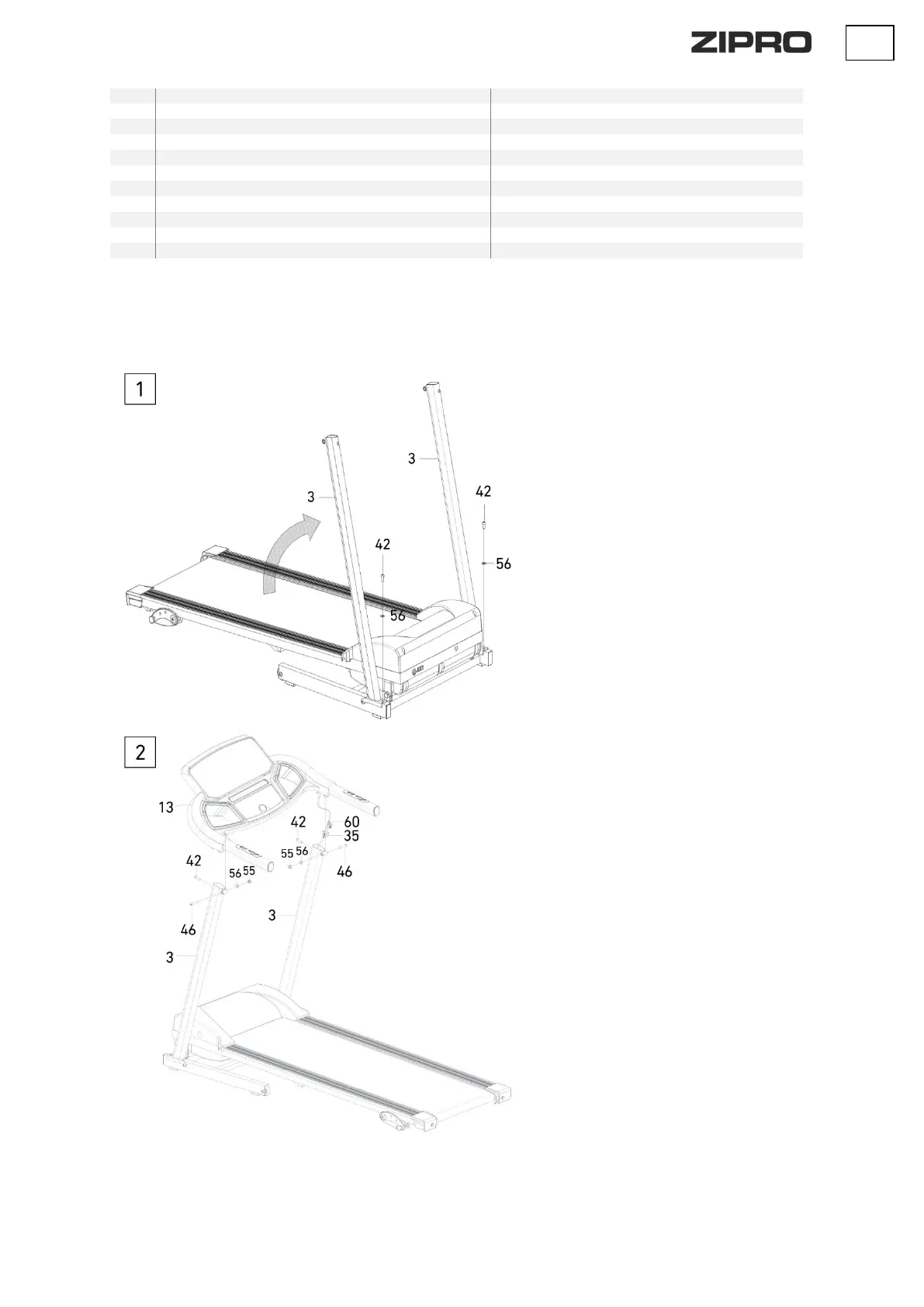

Шаг 1
Установите правую и левую стойку беговой (3)
дорожки как показано на рисунке.
Следите, чтобы не оказывать слишком большое
давление при раскладывании / складывании.
Привинтите стойки к нижней раме винтами (42)
и сферических шайб (56).
ШАГ 2.
Подсоедините провод для измерения пульса (35)
и провод компьютера (3) к компьютеру (60).
Прикрепите компьютер (13) к правой и левой стойке
беговой дорожки (3). Зафиксируйте винтами (46),
шайбами (56), гайками (55), а затем свинтите
шестигранными винтами (42).
Шаг 3.
Вставьте ключ безопасности (36) в компьютер, чтобы
начать работу беговой дорожки.
Без этого устройство не будет работать.
ВНИМАНИЕ! Ключ безопасности служит для
немедленной аварийной остановки беговой дорожки.
По соображениям безопасности рекомендуется
пристегивать ключ к одежде во время каждой
тренировки.
