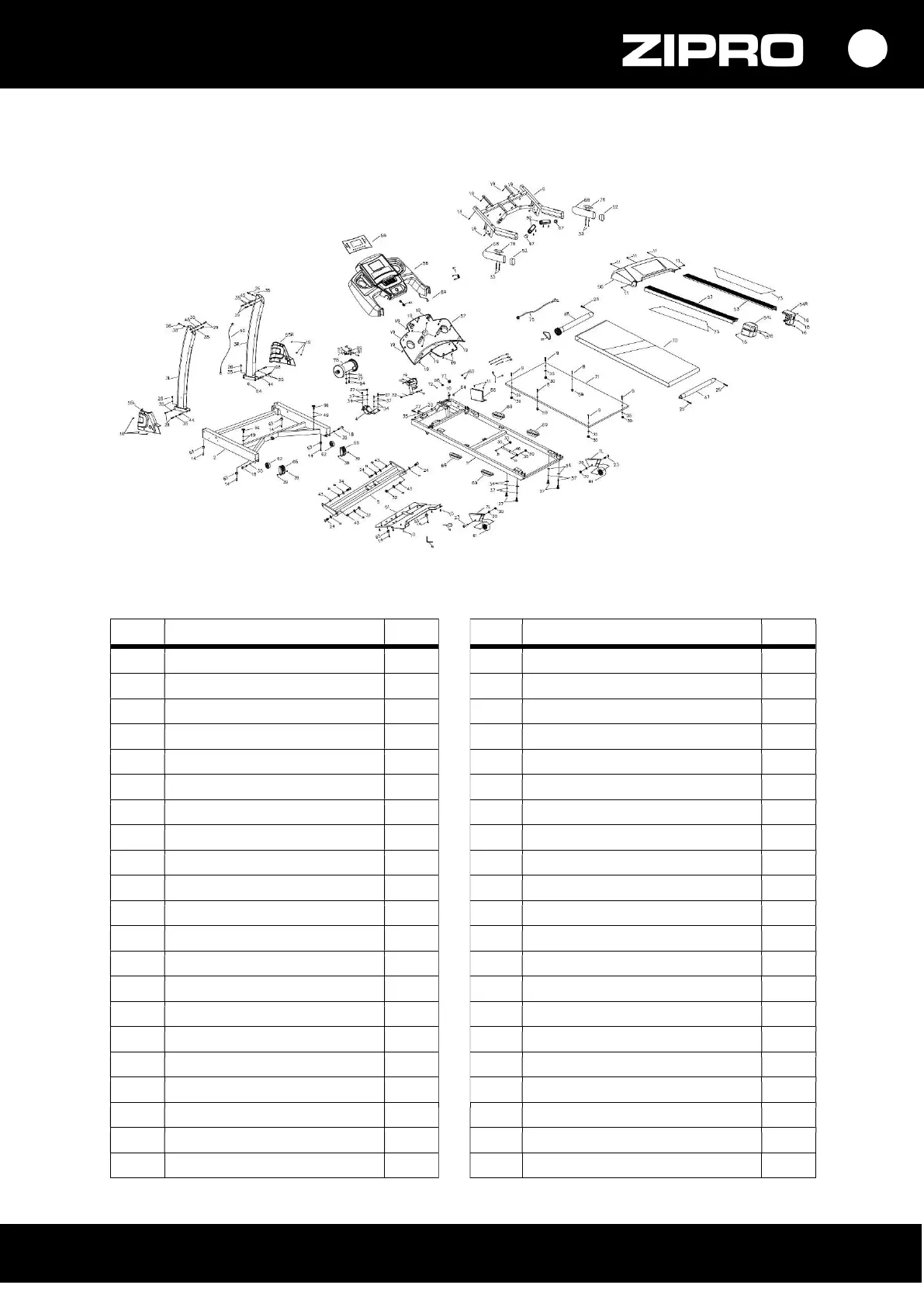

MONTAVIMO SCHEMA
DĖMESIO! Draudžiama naudoti ne gamintojo siūlomas detales.
DALIŲ SĄRAŠAS
Nr. Aprašymas Kiekis Nr. Aprašymas Kiekis
1 Pagrindinis rėmas 1 49 Spyruoklė 2
2 Pagrindo rėmas 1 50 Variklio dangtis 1
3 L/R Bėgimo takelio stulpelis 1/1 51 Apatinis variklio dangtis 1
4
Variklio pagrindas
1
52
Rankenų dangtelis
2
5 Bėgimo tako polinkio kampas 1 53 Neslystantis diržas 2
6
Kompiuterio rėmas
1
54 L/R
Galinės grotelės K/D
1/1
7 L/R Ratukų pagrindas 1/1 55 L/R Priekinės grotelės K/D 1/1
8
Varžtas M6*25
2
56
Kompiuterio apsauga (viršutinė)
1
9 Varžtas M8*32 4 57 Kompiuterio apsauga (apatinė) 1
10 Varžtas ST4.2*12 13 58 Lipdukas kompiuteriui 1
11 Varžtas M5*15 7 59 Amortizatoriai, esantys po bėgimo taku 2
12 Varžtas M10*95 1 60 Bėgimo tako amortizatoriai 2
13 Varžtas M10*45 1 61 Galiniai transportavimo ratukai 2
14 Varžtas ST4.2*25 6 62 Transportavimo ratukai 2
15 Varžtas ST4.2*15 2 63 Kojelės 6
16 Varžtas ST4.2*15 ϕ8 10 64 Reguliavimas 2
17 Varžtas M8*35 1 65 Pavaros diržas 1
18 Varžtas M8*45 2 66 Transportavimo ratukų apsauga 2
19 Varžtas ST4*20 25 67 Rankenų dangtelis 2
20 Varžtas M8*30 1 68 Putplastis rankenoms 2
21
Varžtas M8*25
1
69
Elastomerai
4
